便携外接式手机配套外置镜头模组

　　这款外置镜头模组的设计初衷，是填补手机原生拍摄系统在特定场景下的光学性能短板，日常使用中手机受限于机身内部堆叠空间，镜头焦距、通光孔径都无法做到专业相机的参数水平，外接式的模组可以在不改变手机便携属性的前提下，拓展拍摄的适用场景。从结构设计来看，整个模组采用夹装式的固定方案，夹持端做了内凹的弧度处理，匹配市面主流直板智能手机的侧边厚度，接触位置预留了软质缓冲层的安装位，避免夹持过程中刮伤手机中框或者后盖玻璃，夹持结构的开合行程做了限位设计，既可以适配不同厚度的带壳手机，也不会因为张开量过大导致夹持力不足出现滑落。

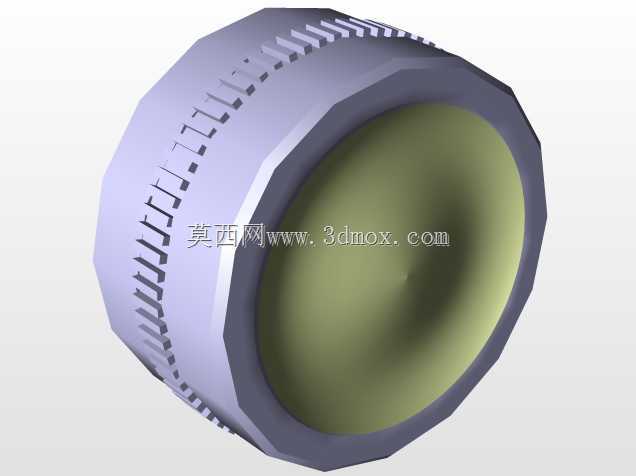

　　镜头主体的外壳采用一体化的切削结构，侧壁做了细微的防滑纹理，方便用户手动安装时旋转对位，镜头前端的镜片组做了沉台设计，比外壳端面低1.2mm，日常放置的时候镜片不会直接接触桌面，减少日常使用中的镜片磨花风险，侧壁预留的对位凸点，和手机夹持架上的凹槽对应，安装时只要凸点卡入凹槽就能保证镜头光轴和手机原生镜头的光轴重合，避免出现拍摄画面暗角、偏轴的问题。从实际应用场景来看，这类模组可以覆盖日常微距拍摄、长焦远景拍摄两类核心需求，微距模式下最近对焦距离可以缩短到2cm左右，适合拍摄小型零部件的表面纹理、印刷电路板的焊点细节，做工业检测的时候可以临时替代手持微距镜头完成初步的外观检查；长焦模式下等效焦距可以达到60mm以上，拍摄产品细节的时候不会因为距离过近遮挡光线，也能减少近距离拍摄产生的透视变形，适合做小型工件的外观记录、装配过程的细节留档。

　　设计过程中重点控制了整体的重量，整个模组不含夹持架的重量控制在35g以内，夹在手机上不会出现明显的头重脚轻问题，长时间手持拍摄也不会增加过多的负重，镜头的总长控制在18mm以内，安装之后不会突出手机过多，日常放在通勤包里面也不会勾挂其他物品。安装边界上，夹持架的避让槽做了加大处理，不会遮挡手机侧边的按键、充电接口，安装之后不影响手机正常的充电、接插数据线操作，镜头的后端和手机后盖之间预留了0.8mm的间隙，不会挤压手机后置镜头区域的凸起保护盖，适配不同后置模组布局的手机机型。

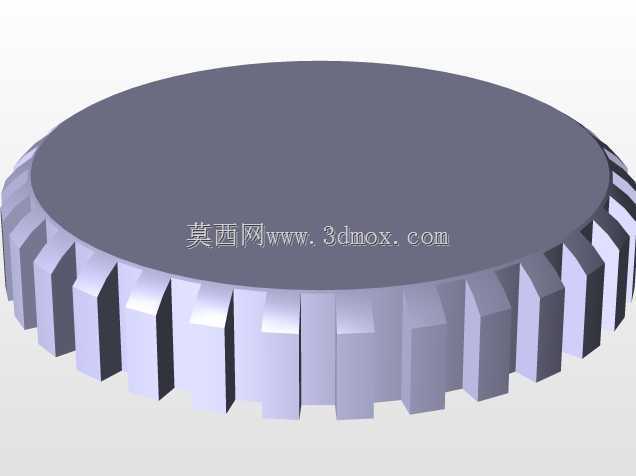

　　结构上镜片组采用压圈固定的方式，后期如果需要清理镜片内部灰尘，可以拆开压圈完成清洁，不需要破坏整体的外壳结构，外壳的连接位置做了密封胶圈的安装槽，日常使用中可以阻挡少量的灰尘、飞溅的水滴进入镜头内部，提升户外使用的可靠性。和手机原生镜头的衔接位置，夹持架的定位孔做了±0.5mm的调节余量，用户可以根据自己手机的镜头实际位置微调镜头的对位，保证画面全幅通光，不会出现局部暗角的问题。整个模组的外形做了圆角过渡处理，没有尖锐的棱角，日常携带的时候不会划伤包内的其他物品，外壳表面采用哑光的氧化处理，不会产生反光，拍摄的时候不会因为外壳反光在画面里形成眩光。
