环形导流式锥头摄像采集装置结构设计

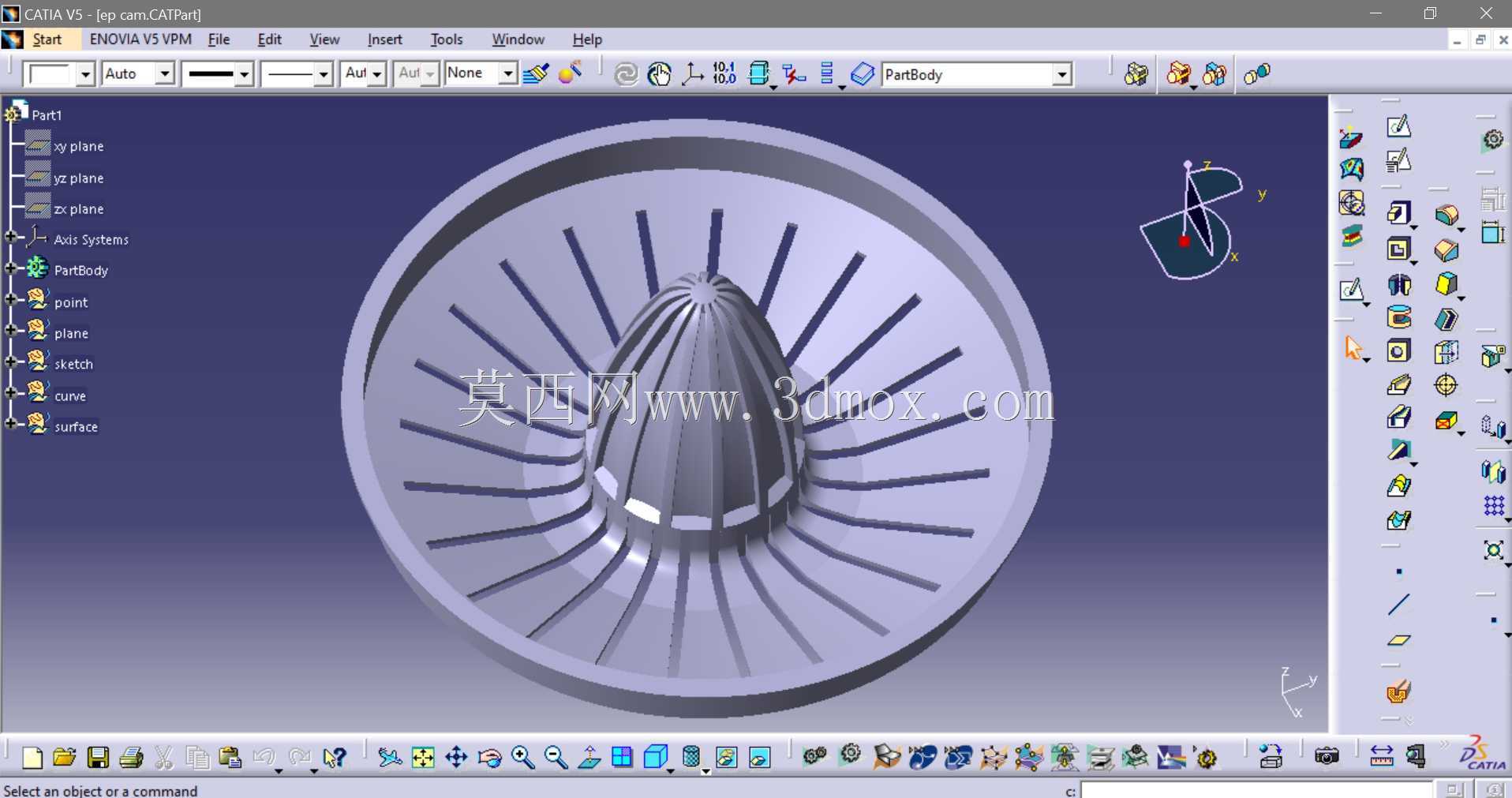

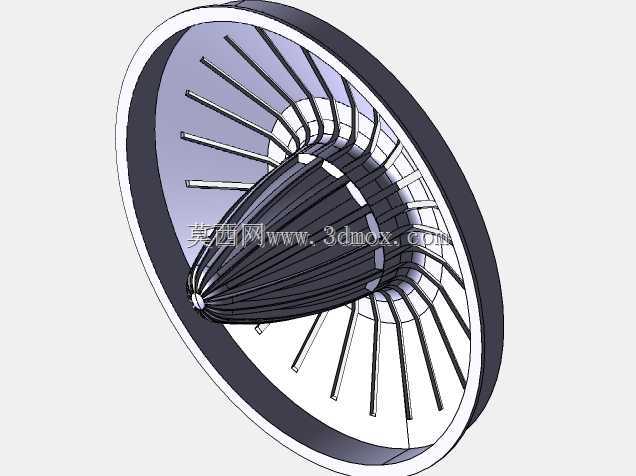

　　这款环形导流式锥头摄像采集装置，最初是针对户外露天环境下的视频采集需求做的结构方案，核心要解决常规外露式摄像头在强风、扬尘、淋雨场景下的防护与成像稳定性问题，很多人第一眼看到环形带辐条的结构会误以为是风机类部件，实际上外层环形结构是兼顾防护与导流的承载壳体，中心锥头位置才是光学成像模组的安装位。从实际应用场景来看，这类结构可以适配厂区周界监控、高杆道路监控、沿海露天场站监测这类长期暴露在复杂气象条件下的点位，相比常规圆柱形枪机、半球形摄像头，这种带流线型导流的结构能大幅降低强风天气下的风阻载荷，避免支架因为长期风振出现紧固件松动、镜头角度偏移的问题，尤其是在瞬时风速超过12级的沿海区域，常规摄像头的风阻系数普遍在0.4以上，这种带锥头导流+环形辐条的结构，风阻系数可以控制在0.15以内，能有效降低安装支架的结构强度冗余需求，减少整体项目的支架耗材成本。

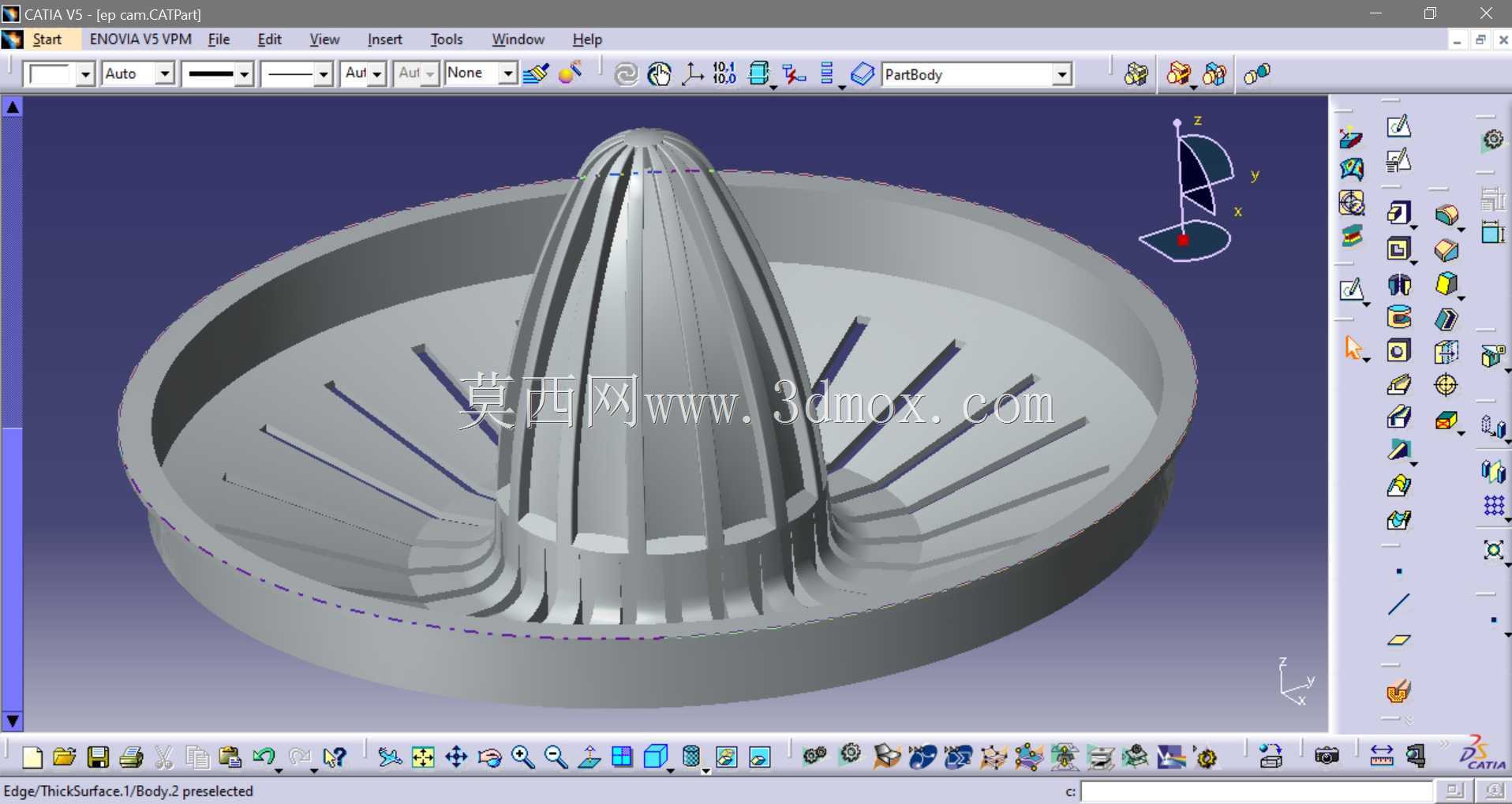

　　从功能特性上拆解，外层的环形壳体采用等截面薄壁设计，壁厚根据安装场景的抗冲击要求可以在1.5mm-3mm之间调整，壳体内侧预留有密封胶圈的安装槽，配合前端的透明防护面板可以实现IP67级的密封防护，避免扬尘、雨水进入内部侵蚀成像模组与电路板。连接环形壳体与中心锥头的辐条支撑结构，并非等直径的圆柱条，而是采用了翼型截面设计，一方面是为了进一步降低风阻，减少气流穿过结构时产生的涡振，避免涡振频率与支架固有频率重合引发共振，另一方面每根辐条内部都预留有穿线孔位，供电线、信号线可以从环形壳体的侧壁穿入，通过辐条内部的走线槽连通到中心锥头的模组安装腔，完全避免线缆外露带来的老化、被外力拉扯损坏的问题。中心的锥头结构并不是实心结构，内部是阶梯式的安装腔体，最前端是镜头安装位，预留了标准M12镜头的安装螺纹，往后依次是图像传感器电路板、供电处理模块的安装位，锥头的流线型外形可以让正面吹来的气流顺着锥面导向四周的辐条间隙，不会在镜头前方形成紊流区，避免雨天的时候雨水在镜头前方形成乱流挂壁，也能减少扬尘在镜头表面的沉积，延长镜头清洁的维护周期。

　　做结构设计的时候，最初考虑过用整体注塑的方式做环形壳体与辐条的一体化结构，但后来考虑到不同场景下的尺寸适配需求，最终把结构拆成了环形壳体、辐条支撑、中心锥头三个可拆分的模块，三个模块之间采用止口定位加紧固件连接的方式，不同模块可以根据安装点位的视场角需求调整尺寸：如果是需要广角监控的点位，环形壳体的直径可以做到200mm，中心锥头的长度控制在80mm，保证镜头视场角不会被环形壳体遮挡；如果是需要长焦距远距离监控的点位，环形壳体直径可以缩小到120mm，锥头长度可以适当加长到100mm，给长焦距镜头预留足够的安装空间。

　　安装边界方面，整个装置的背部预留了标准的1/4英寸安装螺孔，和常规监控支架的安装接口完全兼容，不需要额外做转接件，装置整体的重心落在安装螺孔的中心轴线上，安装之后不会出现重心偏移带来的角度下垂问题。背部的接线位置同样做了密封接头设计，线缆接好之后可以拧紧密封螺母实现线缆位置的防水密封，避免雨水顺着线缆缝隙渗入设备内部。另外在辐条的布局上，没有采用等角度均匀分布的设计，而是把下方的辐条间距适当加大，避免辐条对镜头下方的视场造成遮挡，毕竟大部分监控场景下下方的视场是重点采集区域，上方的辐条可以适当加密，提升整体结构的抗冲击强度，就算有高空坠物砸到装置上部，加密的辐条也能起到缓冲防护的作用，避免冲击力直接传递到中心的成像模组上。做结构校核的时候，针对辐条的受力做了有限元分析，当环形壳体侧面承受100N的冲击力时，每根辐条的最大应力出现在与环形壳体连接的根部，数值远低于常用ABS或者铝合金材料的屈服强度，不会出现辐条断裂的问题。同时锥头与辐条连接的位置做了圆角过渡，避免应力集中，长期受振动载荷也不会出现连接位置开裂的问题。
