木质玩具盒联动开合机构结构设计

这套木质玩具盒联动开合机构，核心面向儿童益智玩具、文创木质礼品两大应用场景，在实际落地场景中，既可以作为低龄儿童的动手操作类益智玩具，帮助孩子在拨动操作杆的过程中直观理解杠杆传动、联动位移的基础机械原理，也可以作为文创类收纳盒的核心功能结构，搭配不同外观的木盒外壳，实现首饰、小文具、纪念藏品的趣味收纳，相比普通翻盖、抽拉式的盒体结构，带联动解锁机构的盒体在交互体验上更具趣味性，也能通过结构的巧妙设计提升产品的附加价值。

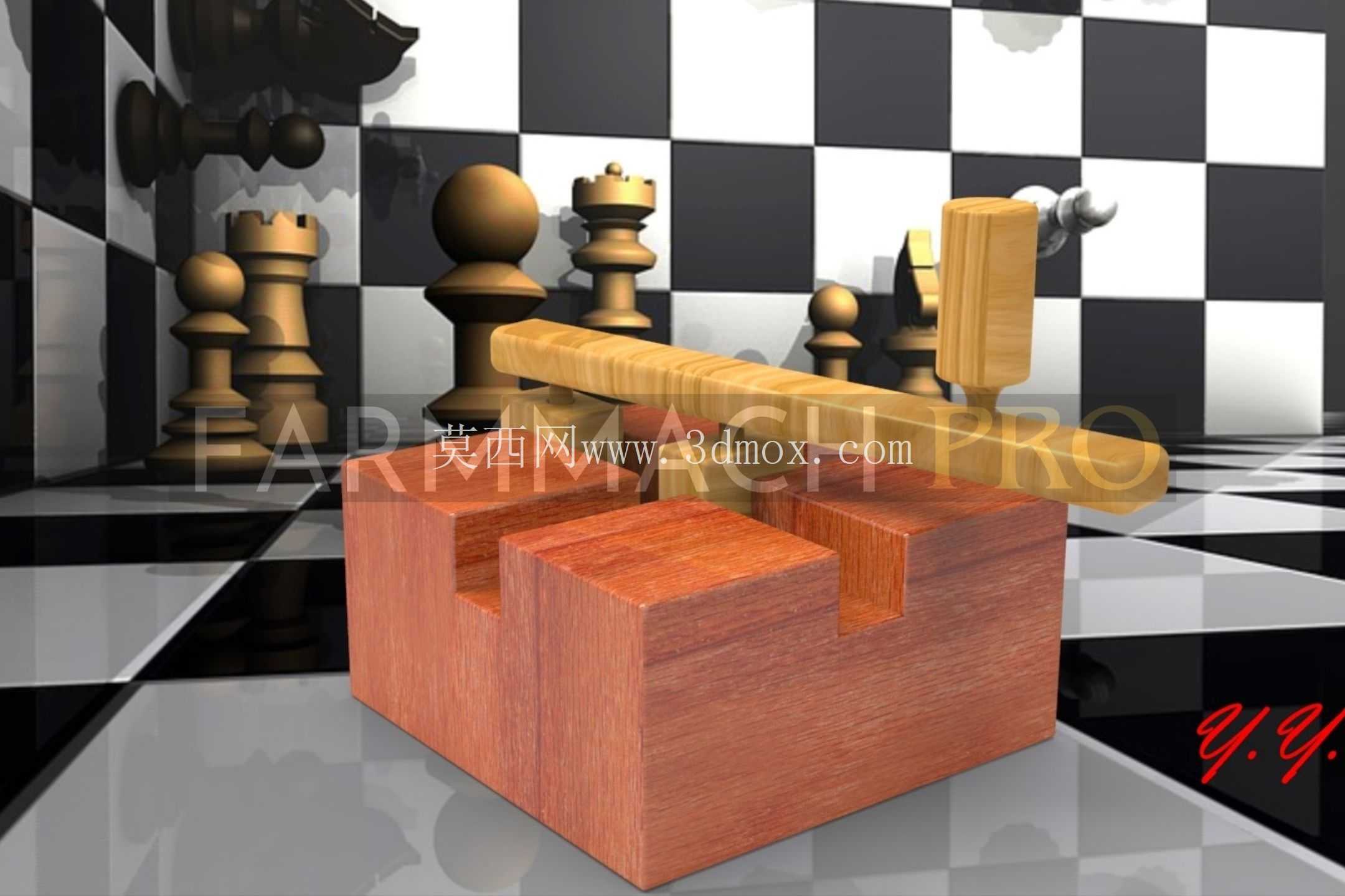

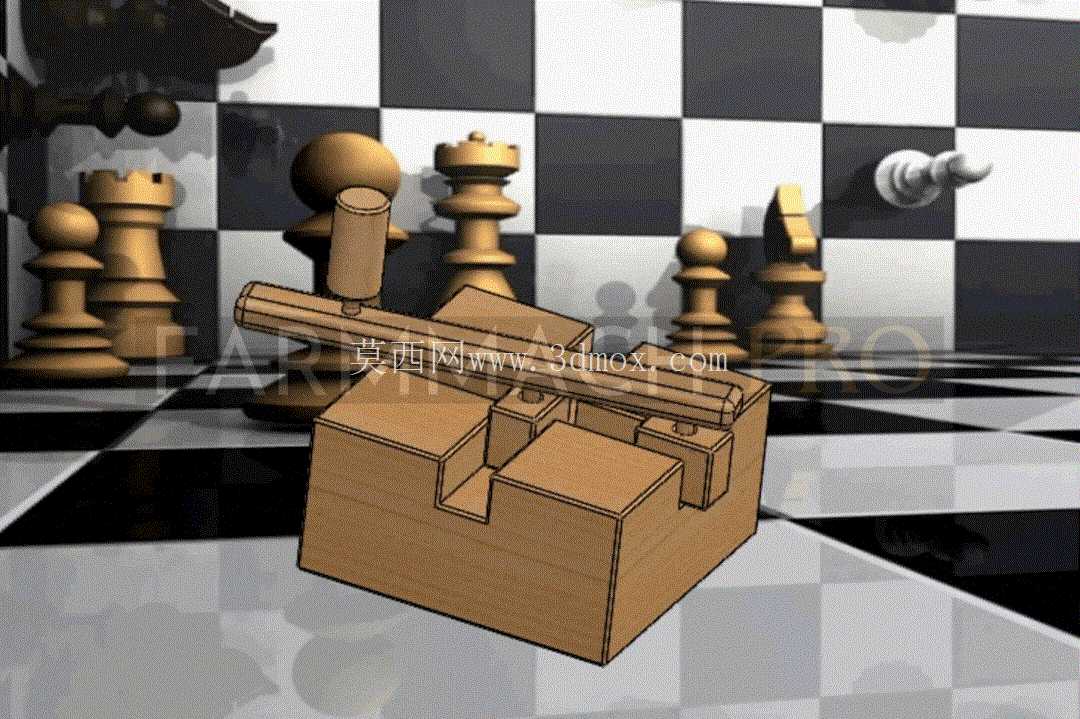

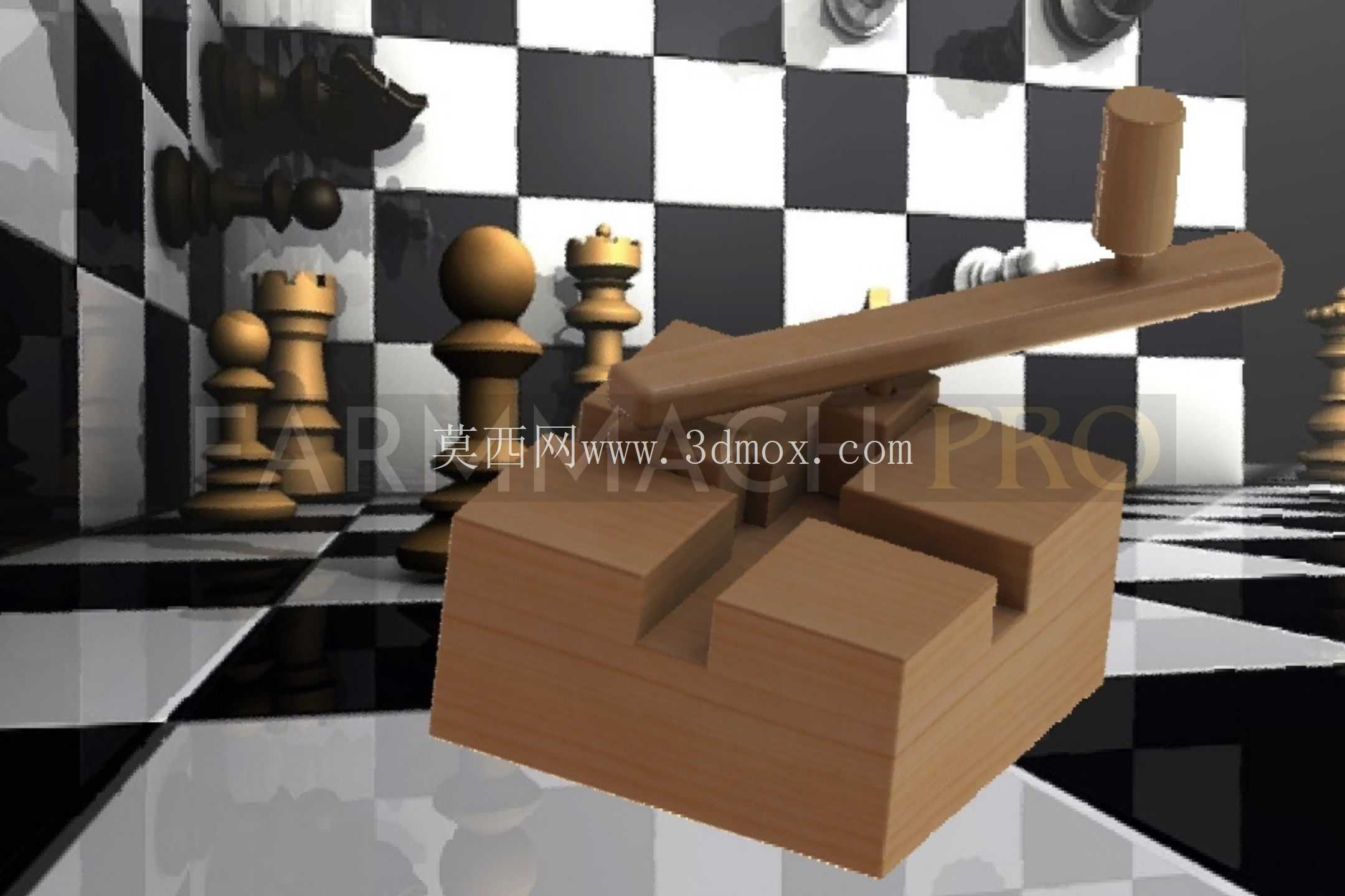

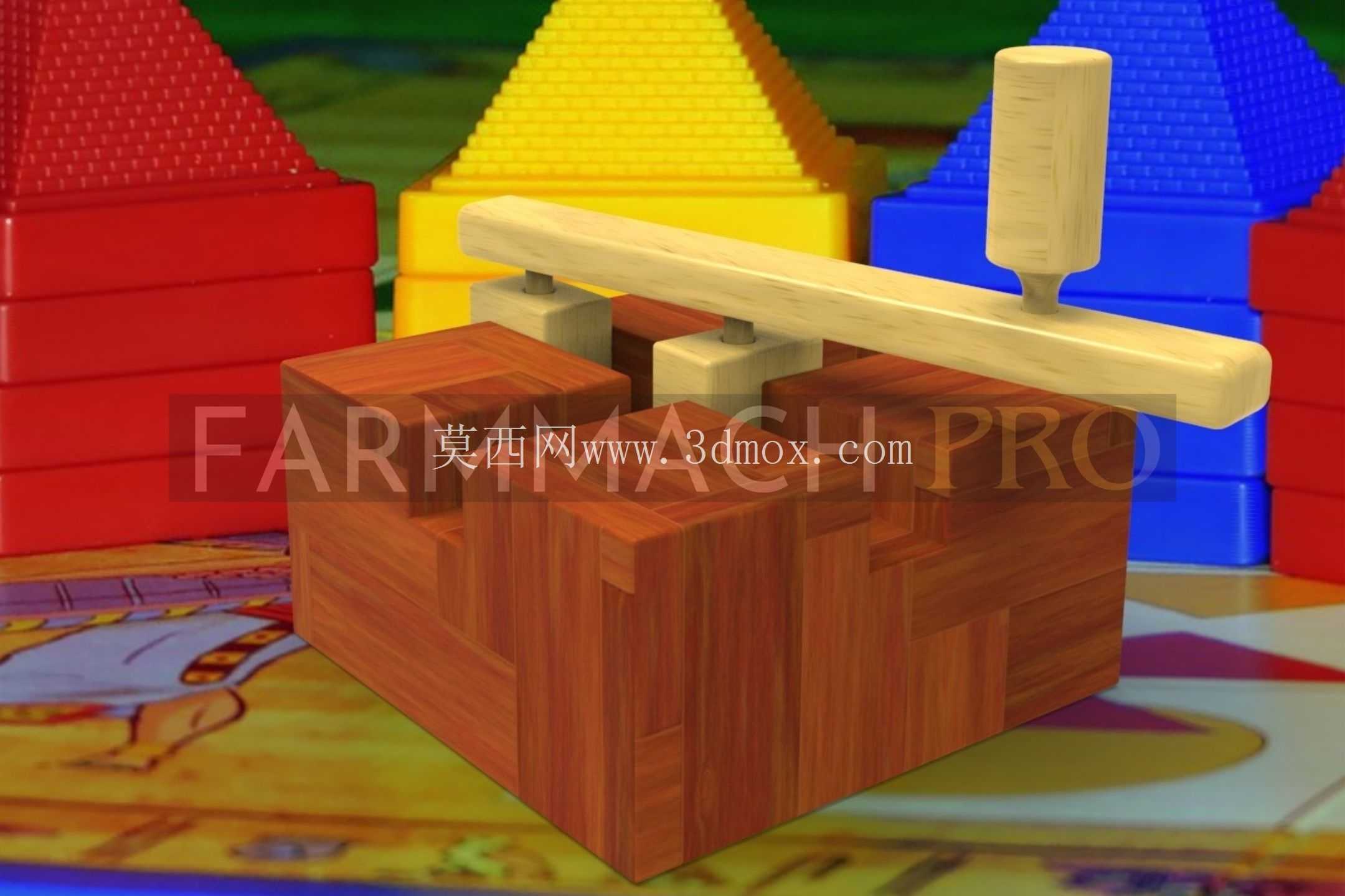

从功能特性来看，整套机构完全依靠木质零件的榫卯配合与杠杆传动实现动作，不需要额外加装金属弹簧、锁扣等配件，操作端为外露的圆柱形木质拨杆，使用者横向拨动拨杆时，拨杆底部的连接块会带动横向布置的传动杆做水平方向的往复位移，传动杆下方对应盒盖位置设置有两个楔形锁止块，当传动杆移动到解锁位置时，锁止块会从盒盖边缘的锁止槽中完全脱出，此时盒盖可以在重力或者手动抬升的作用下打开；反向拨动拨杆时，锁止块会重新卡入盒盖的锁止槽内，实现盒体的锁闭，整套动作行程控制在15mm以内，操作力度控制在5N到8N之间，既不会因为力度过小导致盒体意外解锁，也不会因为力度过大让低龄儿童无法独立操作。

设计过程中，首先要确定的是安装边界尺寸，整套机构完全内嵌在木质盒体的上沿内部，不会额外占用盒体的内部收纳空间，适配的盒体外部尺寸范围为长度120mm到200mm、宽度80mm到150mm、高度60mm到120mm，所有外露的操作零件边缘都做了R3以上的圆角处理，不存在尖锐棱角，完全符合儿童玩具的安全设计要求。传动杆的两个支撑座直接固定在盒体的内壁上，支撑座与传动杆的配合间隙控制在0.2mm，既保证传动杆滑动顺畅无卡滞，也不会因为间隙过大出现传动晃动、锁止对位不准的问题。锁止块的楔形角度设置为15度，这个角度可以在锁止状态下实现自锁，即使盒体受到意外晃动、翻转，锁止块也不会因为外力震动自行脱出，保证盒体锁闭的可靠性；同时在解锁过程中，楔形面可以顺畅地从锁止槽中滑出，不会出现卡滞、咬死的问题。

在零件的加工适配性上，所有木质零件都可以通过激光切割、普通木工铣削的方式加工完成，不需要复杂的五轴加工工艺，适合小批量文创产品生产或者个人DIY制作，零件之间的连接全部采用木质榫卯结构配合食品级木胶粘接，不需要额外使用金属螺丝、连接件，整体外观可以保持完整的木质质感，和盒体的木质外观形成统一的视觉效果。在实际装配过程中，只需要先将两个支撑座粘接固定在盒体内壁的对应位置，再将传动杆穿入支撑座的安装孔内，依次装上锁止块和顶部的操作拨杆，最后调整锁止块和盒盖锁止槽的对位位置，确保锁止、解锁动作顺畅即可，整套机构的装配公差要求宽松，普通木工从业者或者手工爱好者都可以顺利完成装配，不需要专业的工装夹具辅助定位。

从结构可靠性角度来看，整套机构的运动副全部为滑动摩擦，木质零件之间的摩擦系数稳定，在正常使用情况下，反复操作上万次也不会出现明显的磨损导致动作失效，相比采用齿轮、弹簧的复杂联动机构，这种纯杠杆滑动的结构故障率更低，维护成本几乎为零，即使长期使用后出现轻微磨损，只需要在传动杆和支撑座的配合位置涂抹少量蜂蜡，就可以恢复顺畅的操作手感。针对不同的使用场景，还可以对锁止块的尺寸、传动杆的行程做适应性调整，如果是用于收纳贵重小物件的文创盒，可以适当增加锁止块的啮合深度，提升锁止的可靠性；如果是面向低龄儿童的益智玩具，可以适当减小锁止块的啮合深度，降低操作力度，让孩子可以更轻松地完成开合操作。
