三辐式阀门操作手轮结构设计

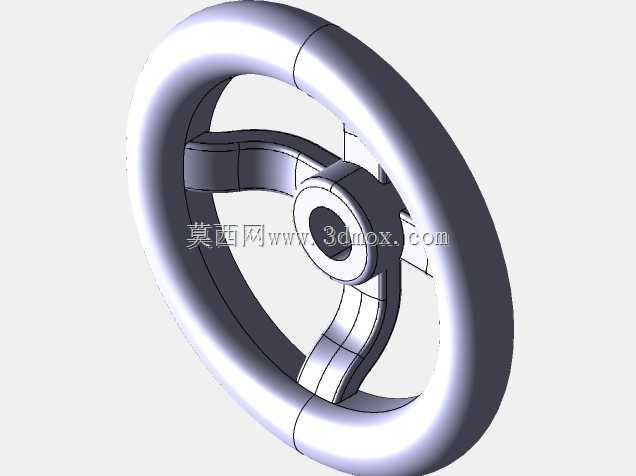

　　这款三辐式手轮主要应用于工业管路系统的截止阀、闸阀、节流阀等手动阀门的操作端，是现场操作人员调整阀门开度、实现管路通断与流量调节的直接受力部件，在化工、给排水、油气输送、暖通配套等管路场景中，这类手轮需要适配不同通径、不同压力等级的阀杆安装需求，日常操作中需要承受操作人员施加的周向扭矩，同时要兼顾低温、潮湿、轻度腐蚀等现场工况的长期使用要求。从结构设计来看，这款手轮采用三辐条对称布局，相较于传统的两辐条手轮，三辐结构在施加扭矩时受力更均匀，不会出现单方向施力时轮盘变形量过大的问题，同时相比五辐、六辐结构，三辐条的设计在保证结构强度的前提下减少了材料用量，降低了铸件生产的工艺复杂度，铸造时的充型流程更顺畅，不容易出现缩孔、冷隔等铸造缺陷。

　　轮缘部分采用圆弧过渡的实心截面设计，握持位置没有尖锐棱角，操作人员佩戴劳保手套操作时也能稳定施力，不会出现打滑硌手的问题，轮缘的外径尺寸经过扭矩匹配设计，在常规手动操作的力臂范围内，不需要借助加力杆就能满足常规压力等级阀门的启闭扭矩要求，避免了力臂过长导致的阀杆过载变形问题。中心的安装毂部分设计有与阀杆配合的安装孔，孔位的公差配合需要兼顾安装便捷性与传动可靠性，安装毂与辐条的连接位置做了大圆角过渡处理，能够有效分散操作时的应力集中，避免长期反复施加扭矩后出现辐条根部断裂的问题，三个辐条采用略带弧度的流线型截面，而非简单的矩形直条，这种设计一方面提升了辐条的抗扭抗弯截面系数，同等材料用量下结构强度更高，另一方面在铸造脱模时更容易起模，减少了后续机加工的余量。

　　在安装边界方面，这款手轮的中心安装孔深度与阀杆伸出端的长度匹配，安装后不会出现阀杆顶死或者配合长度不足导致的传动打滑问题，轮盘的轴向厚度控制在合理范围，安装后不会与阀门的支架、压盖等部件产生运动干涉，手轮背面与阀门安装面的间隙预留了足够的操作空间，操作人员握持轮缘下部时不会被阀门本体磕碰手部。从实际使用场景出发，这类手轮不需要额外的防滑包覆结构，铸铁材质的本体表面经过喷砂处理后本身就具备足够的摩擦力，即使表面沾有少量水渍、油污，操作人员也能稳定施力，三辐条的对称结构使得不管阀门安装在水平管路还是垂直管路上，操作人员都能找到合适的握持位置，不需要刻意调整站位就能完成阀门的启闭操作。

　　设计过程中需要重点校核辐条根部的弯曲强度与轮缘的抗扭刚度，当操作人员在轮缘单点施加最大操作力时，辐条根部的最大应力需要控制在材料许用应力范围内，避免出现塑性变形，同时轮缘的径向变形量不能过大，否则会导致操作时手感虚位过大，影响阀门开度的精准控制。中心安装孔的键槽或者方孔结构需要与阀杆的传动结构精准匹配，配合间隙不能过大，否则长期正反向操作会出现键槽磨损、阀杆滚圆的问题，缩短阀门的整体使用寿命。
