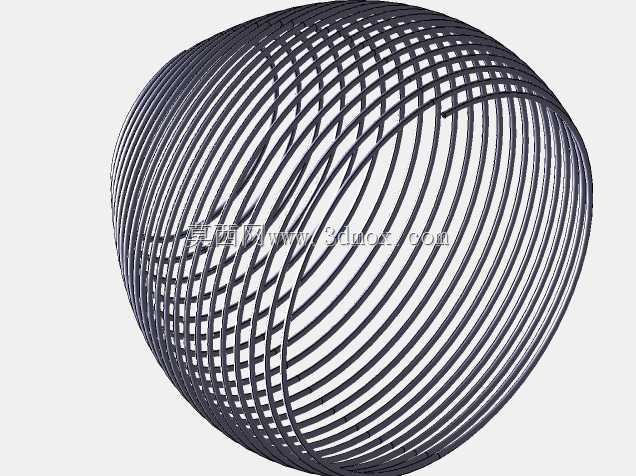

球形等距螺旋线镂空结构构件

　　从结构设计逻辑来看，整个构件以标准球体为设计基准面，所有螺旋线的曲率变化完全贴合球面的法向方向，相邻螺旋筋条之间的间距保持严格一致，既保证了镂空区域的通流面积均匀分布，也让筋条本身的受力状态保持均衡，当流体从任意方向冲击构件表面时，筋条承受的径向力会沿着螺旋切线方向均匀分散，不会出现局部应力集中导致的筋条变形问题。在实际建模过程中，需要先确定球体的公称直径作为整体安装边界，所有螺旋筋条的外轮廓不能超出这个球面范围，避免和阀块的内嵌安装腔发生干涉，筋条的截面采用圆角矩形设计，既可以减少流体经过时的沿程阻力，也能避免尖锐棱边在长期流体冲刷下出现气蚀磨损，筋条的螺旋升角经过反复校核，控制在30度到35度区间内，这个角度区间既能保证流体获得足够的周向旋转动能实现充分混合，又不会因为旋流过强导致阀后出现过长的旋流段影响下游流量检测元件的测量精度。在流体控制类阀块的内部流道优化、静态混合单元的结构选型场景中，这类球形等距螺旋线构成的镂空构件，是实现多股流体均匀掺混、流态规整的核心配套零件，区别于常规的直板叶片、折流板结构，它依托连续的螺旋曲面引导流体做周向旋转运动，不会在构件背流面形成大面积的滞流区，能有效降低阀腔内部的局部压损，避免介质中的固体颗粒在死角位置沉积结垢，在小通径的调节阀、精密配比阀的阀腔内置应用中，这类结构的混合效率比传统折流构件高出四成左右。

　　从安装适配性来看，整个构件的外球面尺寸和阀块的内嵌安装腔保持H7/h6的间隙配合公差，不需要额外设置定位凸台，直接依靠球面的自定心特性就可以完成精准装配，装配后构件的中心和阀腔流道的中心完全重合，不会出现偏心导致的流道偏流问题。这类结构除了应用在阀块内部的流体混合场景，也可以作为流体管路中的稳流单元使用，当管路内的流体因为弯头、变径等结构出现紊流时，在扰动源下游加装3到5倍通径距离的该类螺旋构件，就能在较短的距离内把紊乱的流态调整为均匀的层流状态，减少管路的振动和噪音。

　　在结构强度校核环节，需要针对筋条的受力状态做有限元分析，确保在公称压力1.6倍的过载工况下，筋条的最大变形量不超过自身厚度的千分之五，避免构件受压变形后堵塞通流孔，影响阀门的正常调节功能，同时筋条的表面粗糙度需要控制在Ra1.6以下，减少流体中的纤维类杂质挂附在构件表面造成堵塞的概率。和常规的金属切削加工的螺旋构件不同，这类等距球面螺旋结构如果采用传统铣削加工，需要多轴联动设备才能完成复杂曲面的加工，加工成本高且周期长，而依托精准的三维模型做铸造或者3D打印成型，可以一次性完成整体结构的制造，不需要后续的二次拼装，构件的整体一致性更好，也避免了拼接焊缝带来的腐蚀隐患。

　　在设计过程中还要考虑流体的流向适配性，该螺旋结构为双向对称设计，不管流体从哪个方向流入阀腔，都能获得一致的旋流效果，不需要在装配时区分进出口方向，降低了现场装配的出错概率。针对不同通径的阀块，只需要调整基准球面的直径和筋条的数量，就可以快速衍生出适配不同通径规格的系列化构件，不需要重新做整体的结构逻辑设计，能大幅缩短系列产品的开发周期。筋条之间的镂空通流面积总和，设计为阀座通流面积的1.2倍，保证即使有少量杂质附着在筋条表面，也不会造成整体通流能力的下降，满足阀门长期稳定运行的要求。
