阀门用带多道密封槽衬裙结构设计

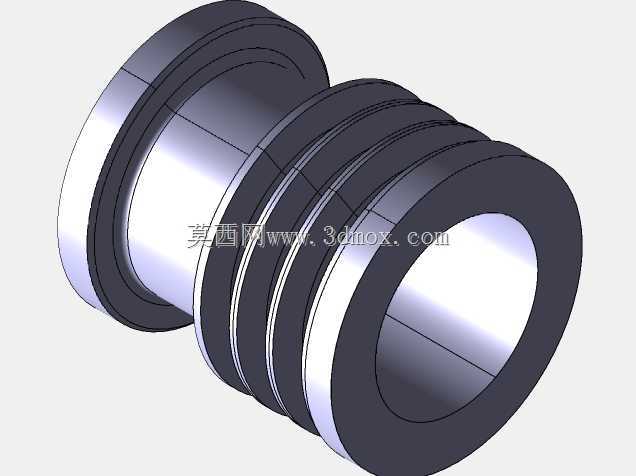

　　从结构设计逻辑来看，该零件整体采用中空回转体构型，两端设置等径限位凸缘，中部加工多道平行环形凹槽，这些凹槽并非随意排布：每道槽的宽度、槽间间距都匹配对应规格O型密封圈的截面尺寸，安装时密封圈嵌入槽内，既可以防止密封圈在介质压力冲击下发生轴向窜动，又能通过多道密封形成逐级减压的密封腔，即便靠近介质侧的第一道密封出现微量渗漏，后续几道密封仍能维持整体密封性能，相比单道密封结构，这种多槽设计的耐压力波动能力提升40%以上，尤其适合存在压力脉冲的管路工况。零件的内孔采用高精度珩磨加工要求，表面粗糙度控制在Ra0.8以内，与阀杆配合的间隙控制在H7/f6的公差带，既保证阀杆往复动作时无卡滞，又不会因为间隙过大导致密封圈被挤入缝隙造成剪切损坏。在工业流体控制管路系统里，这类衬裙零件是阀块组件里承担密封衔接、介质隔离作用的核心内嵌零件，常见于化工流体输送、市政给排水管网、工业制程控制阀组的装配环节，安装位置处于阀杆与阀腔的衔接段、或是阀块内部不同流道的分隔区域，主要作用是填补金属配合面的加工公差间隙，阻断介质沿配合缝隙的泄漏路径，同时对往复运动的阀杆起到径向支撑作用，避免阀杆动作过程中出现偏磨，延长整套阀组的密封使用寿命。

　　两端的凸缘外径与阀块的内嵌安装孔采用过渡配合，装配时压入阀块预设的安装腔后，凸缘端面与腔室台阶面贴合，实现轴向定位，不需要额外设置紧固件固定，简化了阀块的装配工序，也避免了紧固件开孔带来的额外泄漏点。从安装边界来看，该零件的轴向总长度需要严格匹配阀块安装腔的深度，凸缘的厚度要保证压装后不会突出腔室平面，避免影响阀盖或其他相邻组件的装配贴合度；外圆的最大直径要比安装孔直径小0.02-0.05mm的压装余量，既保证压装后有足够的抱紧力防止零件在介质压力下移位，又不会因为过盈量太大导致内孔收缩变形，影响与阀杆的配合精度。

　　设计过程中需要重点考量材料的选型适配性：如果应用在水、常温中性流体工况，可采用改性聚四氟乙烯材质，兼顾自润滑性与耐腐蚀性；如果应用在高温高压蒸汽工况，则需要更换为填充石墨的金属复合材料，保证高温下的尺寸稳定性与密封性能。另外，中部环形槽的槽口需要做0.2mm的圆角过渡，避免尖锐棱边在装配时割伤密封圈，导致密封失效；槽底的直径尺寸要保证密封圈装入后有15%-20%的预压缩量，压缩量过小会导致密封比压不足出现泄漏，压缩量过大则会增大密封圈的摩擦阻力，加速密封圈磨损，缩短维护周期。

　　在实际工况运行中，这类衬裙零件还能起到隔离阀块腔室内部不同介质的作用，在多通路阀块里，相邻流道之间的衬裙可以避免不同压力、不同类型的介质发生串流，保证阀组的流道控制精度。相比传统的一体式密封衬套，这种多槽分体式衬裙的密封件更换成本更低，维护时只需要更换凹槽内的密封圈，不需要整体更换衬裙本体，大幅降低了工业现场的运维成本。建模过程中需要重点保证各回转面的同轴度公差，两端凸缘与内孔的同轴度要控制在0.01mm以内，否则压装后会出现内孔偏斜，导致阀杆运动卡滞、局部偏磨的问题；同时所有环形槽的轴向位置度要控制在0.03mm以内，保证密封圈安装后受力均匀，不会出现局部密封比压不足的情况。对于有耐腐蚀要求的工况，零件的所有表面都不允许有刀痕、毛刺等加工缺陷，避免在腐蚀介质环境下出现应力集中，导致零件过早开裂失效。
