阀块配套弯管连接结构件

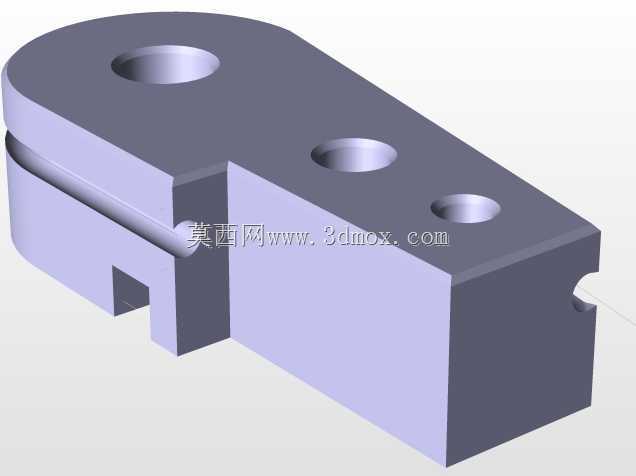

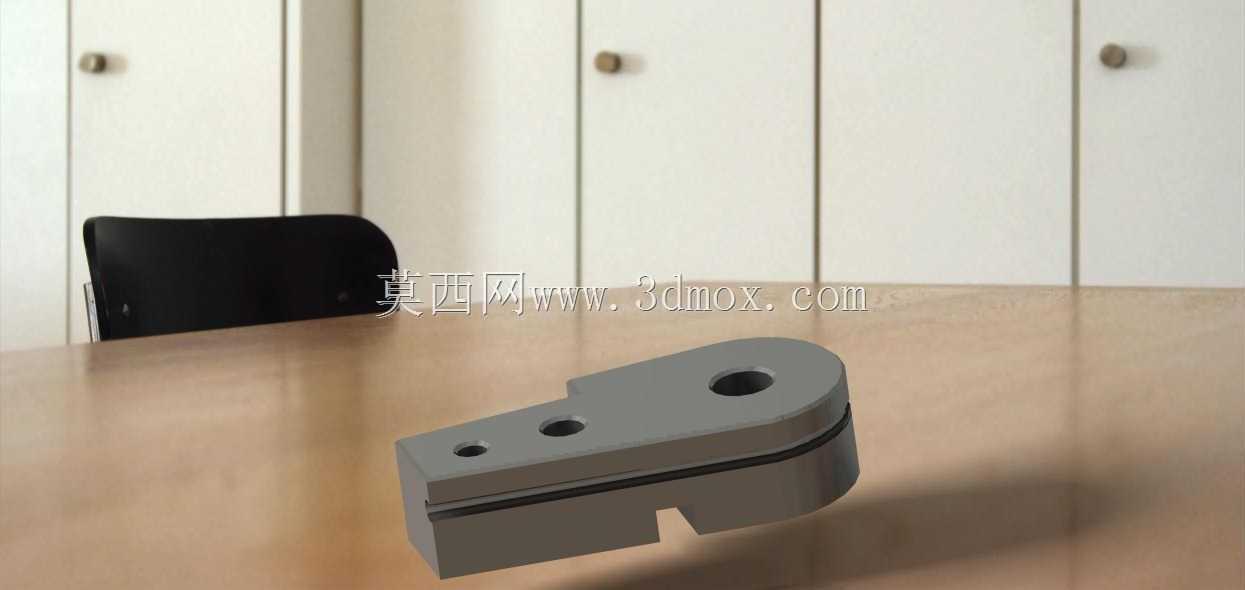

　　这款弯管连接结构件主要适配液压阀块的管路转向布局需求，在工业液压系统、流体控制回路中承担管路变向连接的核心作用，常见于机床液压站、工程机械液压阀组、自动化设备流体控制单元的装配场景中，解决阀块出油口与外接管路走向不匹配的转向衔接问题，避免管路硬接产生的装配应力集中，降低管路长期运行下的疲劳泄漏风险。从结构设计来看，该零件采用一体式机加工成型思路，主体为带阶梯过渡的块状基座，三个同轴度要求较高的安装孔沿基座长度方向排布，孔位公差控制在IT7级区间，可直接通过内六角螺栓与阀块安装面完成定位锁紧，安装面的平面度要求控制在0.02mm以内，保证与阀块贴合面的密封性能，无需额外加装密封垫片即可满足中低压液压回路的密封要求。

　　零件侧面的弯管衔接位采用圆弧过渡结构，过渡圆角半径为管路通径的1.5倍，可最大程度降低流体流经转向位置时的压损，减少管路紊流产生的振动与噪音，相较于直角焊接式弯管接头，该一体式结构的流道更顺滑，通流截面无突变，在相同通径下可提升约8%的流体输送效率，同时避免焊接位置存在的砂眼、虚焊等潜在泄漏隐患。安装边界方面，该零件总长度适配常规6通径、10通径标准阀块的侧装接口尺寸，基座厚度为22mm，安装孔中心距严格匹配阀块对应接口的孔位标准，装配时无需对阀块进行二次加工即可直接适配，零件伸出端的管接头衔接位采用标准卡套式接口尺寸，可直接对接常规液压硬管或软管总成，装配时仅需控制螺栓锁紧扭矩在12-15N·m区间，即可保证贴合面密封可靠，不会出现过压导致的零件变形或是压力不足导致的渗漏问题。

　　在实际工况应用中，该结构件可承受最高16MPa的工作压力，适用介质包括常规液压油、乳化液以及低腐蚀性的流体介质，工作温度覆盖-20℃到80℃的常规工业场景，零件表面采用氧化处理，具备基础的防锈抗腐蚀能力，可适应大多数工厂车间的常规工作环境，无需额外做表面防护处理。设计过程中针对安装应力的问题做了专门的结构优化，在基座与弯管衔接的位置做了局部减薄的应力释放槽，避免螺栓锁紧时应力传递到弯管衔接位置导致零件开裂，同时三个安装孔的沉头深度做了统一控制，保证螺栓锁紧后头部不会高出零件安装平面，避免与周边其他阀件、管路产生装配干涉。

　　在流道设计上，内部流道的转弯位置做了抛光处理，表面粗糙度达到Ra1.6，减少流体介质在流道内的残留，尤其适用于对介质清洁度有一定要求的液压控制回路，可降低介质残留导致的阀件卡滞风险。相较于分体式的弯管加安装座的组合结构，该一体式结构减少了两个潜在泄漏点，同时装配工序更简单，仅需一次定位锁紧即可完成安装，可有效提升现场装配的作业效率，降低后期维护的拆装难度。在选型适配时，需要注意确认阀块侧装接口的孔位中心距与该零件的安装孔位匹配，同时确认管路通径与零件内流道通径一致，避免通径不匹配导致的流道截流问题，安装前需要清理阀块安装面的毛刺、杂物，保证贴合面无凸起异物，避免影响密封效果。
