小型嵌入式工业阀块安装机柜结构设计

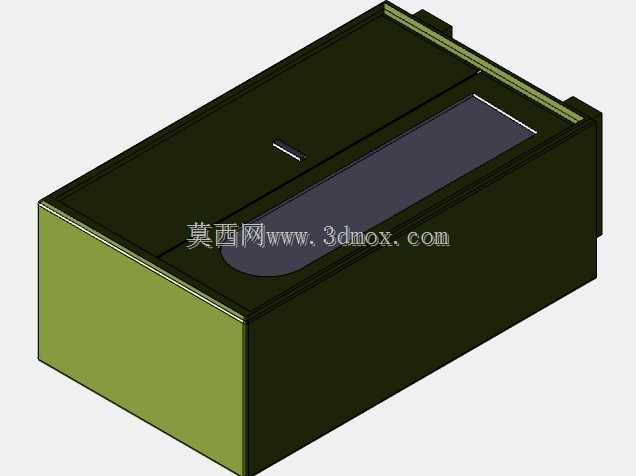

　　这款机柜的设计初衷，是解决工业现场阀块集成控制单元的安装防护痛点，在液压站配套、小型工控系统集成、实验室流体控制试验台这类场景里，经常会遇到阀块与配套控制模块零散安装、走线混乱、防护等级不足的问题，这款结构刚好能把阀块、配套的信号采集模块、接线端子统一收纳在封闭壳体内，避免现场油污、金属碎屑、飞溅液体对核心元件的损伤。从结构布局来看，柜体采用分体式钣金折弯拼接结构，主体侧壁采用1.5mm厚度冷轧钢板弯折成型，弯折处预留R2圆角过渡，既避免应力集中导致的钣金开裂，也能消除安装过程中的锐边划伤风险。柜体顶部开设长条形阀块操作观察窗，窗体边缘加装U型橡胶密封条，窗体本身采用半透明磨砂PC板材，不用开启柜体就能观察阀块的工作状态、阀芯位置指示，同时能阻挡大部分灰尘直接落入阀块安装腔。顶部还预留了小型滑动式检修盖板，盖板和柜体之间采用嵌入式滑槽连接，不需要额外拆卸螺丝就能快速打开，对阀块进行手动调试、应急操作，滑槽内部贴有薄型毛毡密封条，滑动过程不会产生金属异响，也能阻挡细小粉尘从缝隙进入。

　　柜体的安装边界做了充分的适配考量，整体外形采用窄长型布局，宽度方向控制在适配标准19英寸机架半幅安装的尺寸，深度方向预留足够的阀块安装空间与走线余量，底部预留四个M6的安装固定孔位，既可以通过螺栓固定在设备机架的安装平面上，也可以搭配L型安装支架实现壁挂式安装，适配不同现场的安装条件。柜体内部的安装底板采用可抽拉式设计，底板上预先加工了间距25mm的网格安装孔，适配不同尺寸规格阀块的安装固定，不需要现场二次打孔，抽拉结构采用三节式静音滑轨，拉出后有自动锁定结构，维护时不会因为柜体倾斜导致安装底板滑落，推回柜体后有卡扣自动锁紧，避免设备运行过程中振动导致底板滑出。

　　走线设计上，柜体侧壁预留了三个格兰头安装孔位，分别对应动力线、信号控制线、接地线缆的进出，孔位边缘做翻边处理，防止穿线时划伤线缆绝缘层，柜体内部预留了扎带固定孔与理线架安装位，能把不同功能的线缆分开排布，避免动力线对信号线缆产生电磁干扰。柜体的配色采用低饱和度的军绿色与深灰搭配，这种配色在工业现场不容易显脏，表面采用静电喷塑处理，涂层厚度控制在60-80μm，能耐受常见的工业油污、弱酸碱腐蚀，适合在车间、液压站、试验台这类环境中长期使用。

　　设计过程中特意做了边角的防撞处理，柜体所有外露的边角都做了45度倒角或者圆角过渡，避免现场操作人员磕碰受伤，柜体的拼接处采用点焊加密封胶的工艺，整体防护等级能达到IP54，满足一般工业现场的防护要求，不需要额外加装外防护壳就能直接使用。另外在柜体的顶部两侧预留了小型的吊装凸台，当柜体内部安装的阀块与模块总重量较大时，可以通过吊环进行吊装移位，不需要额外捆绑柜体，避免吊装过程中挤压柜体变形。考虑到阀块工作过程中可能会有少量的液压油渗漏，柜体底部特意预留了小型的集油槽与排油孔，日常维护时只需要打开排油孔的堵头就能把积存的少量油污排出，不需要拆开整个柜体清理，降低日常维护的工作量。
