四旋翼小型航拍作业飞行器结构设计

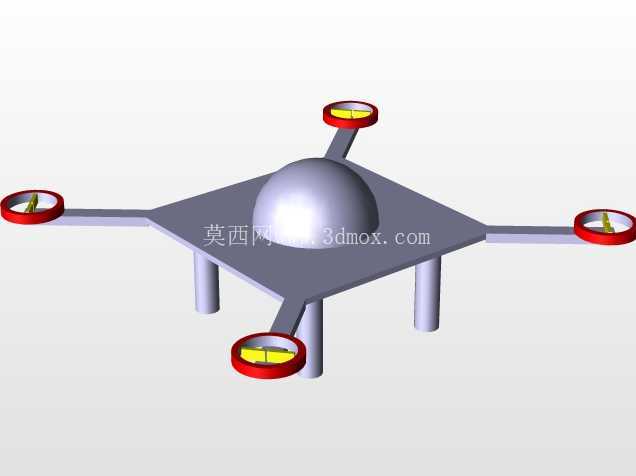

　　四个机臂从中心机架向四个对角方向延伸，末端的旋翼安装座做了红色环形标识，一方面是飞行过程中提升旋翼位置的视觉辨识度，方便操作人员判断飞行姿态，另一方面环形凸台结构可以对旋翼桨叶形成侧向防护，减少低空飞行时桨叶剐蹭障碍物导致的炸机风险。机臂下方设置的四根柱状支撑脚，在起降阶段承担整机承重，支撑脚的高度经过匹配设计，既保证下方挂载的小型摄像模块、传感探头不会在降落时接触地面造成磨损，也不会因为支撑过高抬升整机重心，影响悬停阶段的姿态稳定性。从安装边界来看，旋翼安装座的中心距预留了标准桨叶的安装空间，适配常规尺寸的正反桨，机臂与中心机架的连接位置做了加强筋过渡，能抵消旋翼高速转动产生的持续振动，避免长期飞行后机臂出现连接松动的问题。这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可适配小范围航拍、园区巡检、轻量载荷投放这类场景，机架主体采用菱形平板布局，相较于传统十字机架，在同等旋翼轴距下能缩减横向占用空间，适配狭窄楼道、林间空隙这类复杂穿行场景的通过需求。中心位置的半球形凸起舱段，主要用于容纳飞控主板、电池组与核心传感模块，弧面外形既能降低飞行过程中的正面风阻，也能在发生轻微擦碰时分散冲击力，避免内部元器件直接受刚性撞击。

　　中心舱段的半球形外壳与下方平板机架采用卡扣加螺丝的双重固定方式，既方便日常检修时快速拆开舱体调整内部元器件布局，也能保证飞行过程中舱体不会因为振动出现松脱。旋翼安装座的黄色顶面是水平校准基准面，组装调试阶段可以直接将水平仪放置在该平面，快速校准四个机臂的安装水平度，减少调试阶段的反复调整工作量。支撑脚的底部做了平面处理，降落接触地面时能增大接触面积，在平整硬质地面起降时不容易出现侧滑，同时支撑脚采用等长设计，保证整机静置状态下机架处于水平姿态，飞控初始化校准阶段不会因为机架倾斜导致参数校准偏差。

　　整个机架的结构没有多余的异形曲面，所有连接位置都采用平直过渡，建模过程中可以快速拆分零部件，后续如果要做3D打印验证或者开模量产，都能降低加工难度，减少不必要的工艺成本。机臂的截面采用矩形结构，相较于圆形截面机臂，抗扭刚度更高，在旋翼产生持续升力的情况下，机臂的形变量控制在更小范围内，能保证四个旋翼始终处于同一水平平面，提升飞行过程中的姿态控制精度。中心平板机架的表面预留了多个标准化安装孔位，可以根据不同的作业需求，灵活更换挂载模块，比如更换高清摄像模块、气体检测探头或者小型抛投装置，不需要重新打孔修改机架结构，拓展不同作业场景的适配性。

　　旋翼安装座的环形防护结构高度略高于桨叶安装平面，当飞行器发生侧向倾斜擦碰到墙面或者树枝时，首先接触障碍物的是环形防护圈，不会直接打坏桨叶，能降低日常作业中的耗材损耗。整个结构的重量分布经过匹配，电池安装位置处于中心舱段的几何中心位置，飞行过程中不会因为重心偏移增加飞控的修正负担，能有效提升续航表现。支撑脚与机臂的连接位置做了圆角过渡，避免应力集中导致的连接处断裂问题，在硬着陆场景下能分散冲击力，提升机架整体的抗摔性能。
