手持便携化妆镜结构设计方案

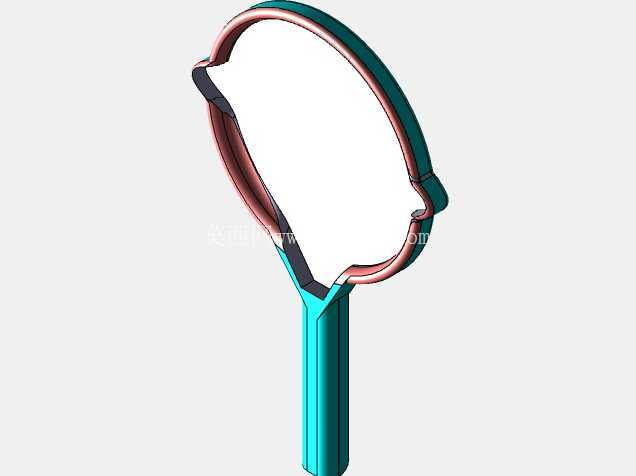

　　这款手持镜的结构设计，首先围绕日常握持使用的人机工程逻辑展开，镜身整体采用长柄搭配异形镜面的布局，握持段做了等截面直杆设计，截面尺寸控制在单手握持舒适的范围内，既不会因为过粗导致持握费力，也不会因为过细在施力时出现弯折应力集中的问题。镜面部分的轮廓没有采用常规正圆或者椭圆造型，而是在边缘做了贴合面部轮廓的异形切角，在靠近手柄连接的位置做了内收过渡，避免使用时镜身边缘磕碰颧骨或者鼻梁，提升近距离使用时的贴合度。

　　从结构分层来看，镜面区域做了三层嵌套设计，最内层是镜面安装位，预留了标准平面镜片的安装槽，槽边做了0.3mm的凸缘用于固定镜片边缘，避免镜片在日常晃动中出现松脱；中间层是镜身的支撑骨架，采用弧形薄壁结构，壁厚均匀控制在1.8mm，既保证整体结构强度，也不会因为壁厚过大导致整体重量超标，长时间手持产生疲累感；最外层是边缘包边，做了圆弧过渡处理，所有外露棱边都做了R0.5以上的圆角，不存在尖锐边角，避免日常拿取时划伤手部。

　　手柄与镜面的连接位置做了加强筋过渡，筋位从手柄顶端向镜面背部延伸，形成三角支撑结构，这个位置是日常使用中受力最集中的区域，常规直连结构在多次受力后容易出现连接位断裂的问题，三角加强筋可以将握持时的作用力均匀分散到镜身背部的整个支撑面上，不会在连接点形成应力集中。手柄末端做了微收的弧面，没有额外设计挂孔，保证放置在桌面时不会因为凸起导致放置不稳，平置时镜身重心落在手柄与镜面连接点偏下的位置，不会出现镜面朝下磕碰桌面的问题。

　　实际应用场景覆盖日常居家化妆、外出补妆、美发店辅助造型等多个场景，设计时充分考虑了不同场景下的使用需求：整体尺寸控制在单手握持可完全覆盖手柄的范围，放入随身包袋时不会因为体积过大占用过多空间，镜身外轮廓没有突出的卡扣或者凸起结构，不会勾刮包内的织物或者其他物品。镜面的安装槽预留了双面胶粘贴位，也可以根据生产需求替换为卡扣式固定结构，适配不同的生产工艺，不管是注塑一体成型还是后续组装镜片，都不需要额外调整主体结构。

　　从安装边界来看，整个镜身的最大外轮廓尺寸控制在常规手持镜的通用尺寸范围内，镜片可以直接采购通用规格的平面镜片，不需要单独开模定制镜片，有效降低生产环节的成本。镜身背部做了平面处理，不需要额外做防滑纹理，依靠塑料本身的磨砂质感就可以实现手持时的摩擦力，避免使用时镜身打滑脱落。包边结构高出镜面0.2mm，当镜面朝下放置在平面上时，包边会先接触平面，避免镜面直接接触桌面产生划痕，延长镜片的使用寿命。

　　设计过程中也充分考虑了生产脱模的可行性，所有侧壁的脱模斜度控制在1.5度，没有倒扣结构，不需要设计复杂的抽芯机构，简化模具结构的同时，也降低生产过程中的不良率。手柄部分的直杆结构可以直接采用直顶出结构，镜面部分的弧形曲面顺着脱模方向做了连续过渡，没有突变的曲面结构，注塑成型时不会出现困气或者填充不足的问题。整体结构没有多余的装饰件，所有结构都服务于使用功能，没有为了外观增加不必要的凸起或者镂空，避免镂空位置积存污渍，日常清洁时只需要擦拭表面即可，不存在清洁死角。
