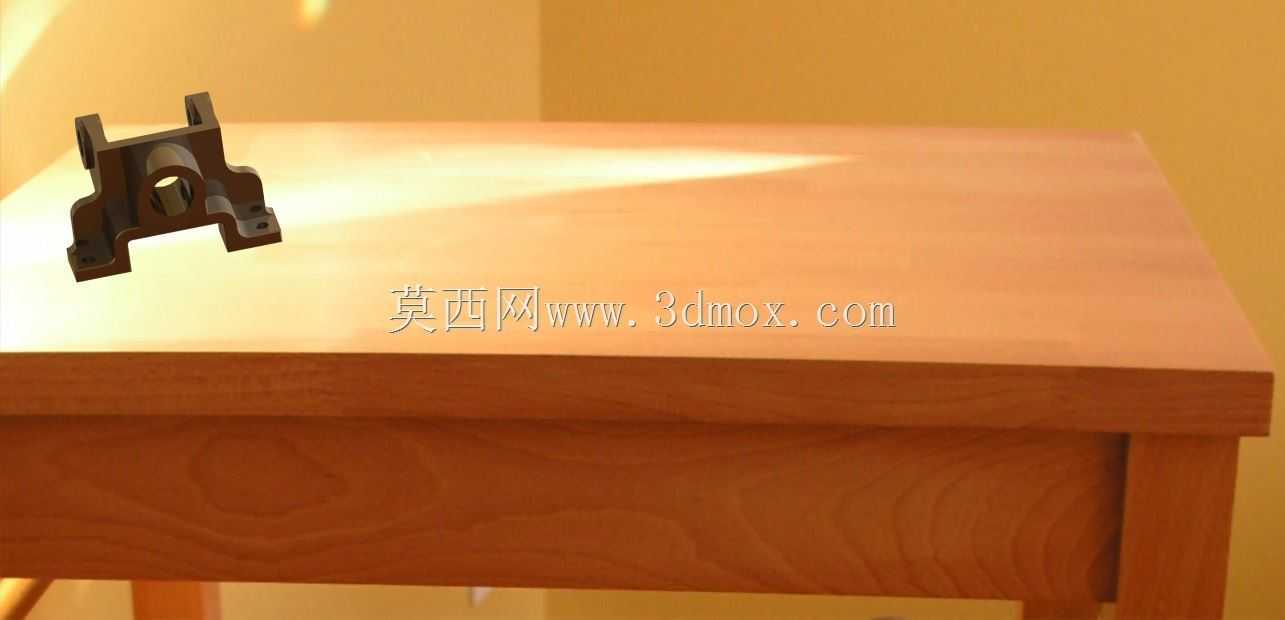

阀块配套异形安装连接支座结构

项目分类:阀门 发布时间:2025-08-13 ID:1062459
  • 阀块配套异形安装连接支座结构
  • 阀块配套异形安装连接支座结构

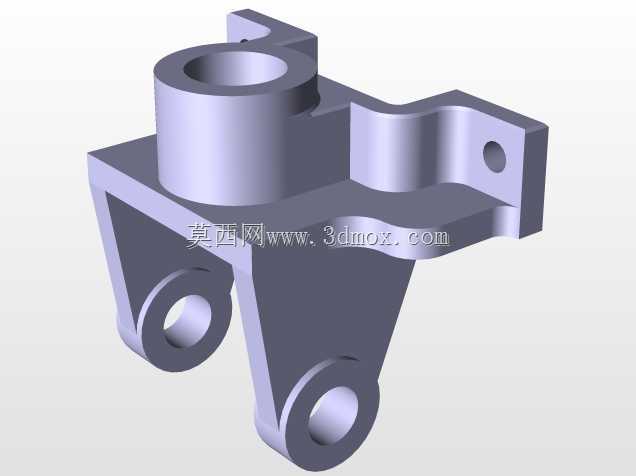

  两侧伸出的带孔支耳是安装固定位,两个支耳的孔位同轴度公差控制在0.02mm以内,安装时可以通过螺栓直接固定在阀组安装面板或者油路块的顶面,支耳的底面做了铣平处理,和安装面贴合时的平面度不超过0.01mm,防止锁紧螺栓后构件出现内应力,长期使用产生形变。上方的两个凸起卡位是专门对应阀块底部的卡槽设计,安装时可以直接卡入阀块的定位槽,不需要额外做对位调整,能减少现场装配的对位时间,同时卡位的侧面做了1×45°的倒角,既方便安装时导入,也能避免锐边割伤安装人员或者损坏阀块的密封件。在工业液压阀组集成装配场景中,这类异形支座是阀块安装固定环节里容易被忽略但直接影响系统稳定性的配套构件,日常在小型液压站、机床液压回路、非标自动化设备的阀组排布中经常用到。不同于标准板式安装的阀座,这个构件的结构完全围绕特定阀块的安装边界做适配,主体采用一体式铸钢切削成型的思路设计,中间预留的同轴通孔是为了穿装阀块的定位芯轴,孔壁做了0.8的粗糙度要求,保证和芯轴配合时不会出现径向窜动,避免阀块安装后因为长期受油路脉冲振动出现偏移。

  从安装边界来看,这个构件的整体高度控制在42mm,不会占用阀组上方过多的布线空间,两侧支耳的外沿间距是68mm,适配市面上多数通径6的小型阀块安装孔距,中间通孔的直径是16mm,可以兼容常规的M14定位芯轴或者油路导管的穿装需求。设计的时候特意把构件的壁厚做了差异化处理,受力集中的支耳根部厚度做到了8mm,而非受力的侧边区域厚度控制在4mm,既保证了整体的结构强度,能承受阀块工作时产生的持续振动载荷,也尽可能控制了构件的整体重量,减少安装面的承重负担。在实际使用场景里,这类支座主要解决非标阀块安装时没有标准固定位的问题,很多自行改造的液压回路里,阀块的安装位置往往不在标准油路板的预设点位上,通过这类定制支座可以快速把阀块固定在任意平整的安装面上,不需要重新加工整块油路板,能大幅降低液压回路改造的成本和周期。构件的中间通孔除了穿装定位芯轴,还可以作为泄油通道的预留位,当阀块有外泄油需求时,可以直接在孔位外接泄油管,不需要额外在阀块上打孔攻丝,避免破坏阀块内部的油路结构。

  两侧支耳的安装孔做了沉头设计,锁紧螺栓的头部可以完全埋入构件内部,不会突出到构件外侧,避免和周边的油管、接线产生干涉,沉头孔的深度刚好匹配M6内六角螺栓的头部高度,锁紧后螺栓头部和构件表面齐平,整体外观更规整,也不会积留油污和灰尘。在结构强度校核层面,这个支座按照15MPa的系统工作压力做的载荷验算,支耳部位能承受的最大横向拉力超过12kN,完全满足常规小型液压系统的振动载荷要求,即使在设备频繁启停、油路压力反复冲击的工况下,也不会出现支耳断裂或者连接松动的问题。

  构件的所有棱边都做了倒钝处理,没有尖锐的毛刺,不管是加工环节还是现场装配环节,都能减少操作人员被划伤的风险,表面做了发黑处理,具备基础的防锈能力,在普通工业车间的环境下使用,不需要额外做表面防护也能保证较长的使用寿命。不同于市面上常见的直角安装支架,这个构件的异形结构完全贴合对应阀块的底部轮廓,安装后阀块和支座之间没有多余的间隙,不会因为长期振动产生摩擦异响,也能避免杂质进入阀块和支座的结合面,影响安装精度。在三维建模过程中,这个构件的所有配合尺寸都严格按照公差要求做了参数化设置,修改孔位或者整体尺寸的时候可以直接调整参数,不需要重新绘制草图,能快速适配不同规格的阀块安装需求,对于做非标液压系统设计的工程师来说,这类通用化的参数化模型可以直接调用,大幅缩短设计绘图的时间。
