汽车底盘异形承载支架结构设计

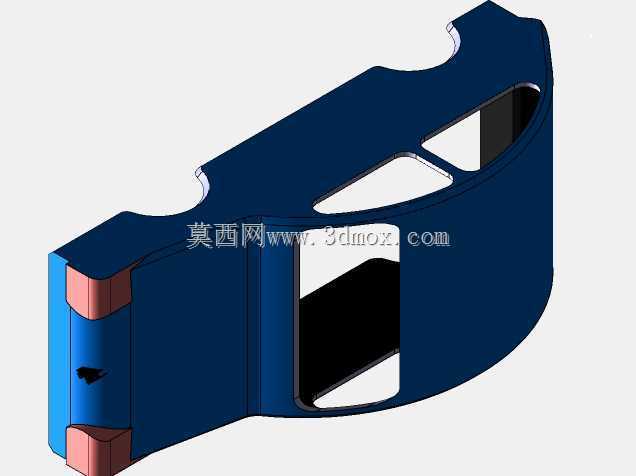

　　该结构件属于汽车底盘系统中的承载类异形支架，主要应用在乘用车底盘副车架与周边管线、附属部件的衔接区域，日常工况下需要承担路面传递的交变振动载荷，同时为周边线束、制动管路提供固定点位，避免车辆行驶过程中管线出现晃动干涉、磨损破损的问题。从结构设计逻辑来看，整体采用弧形贴合面匹配底盘对应安装位的圆柱状梁体轮廓，安装端设置的两个凸台结构带有定位卡槽，装配时可以直接卡入梁体预设的安装槽内，不需要额外设计复杂的定位工装，装配过程中能够快速对齐安装孔位，降低总装工位的操作时长。主体结构上开设的三处异形镂空槽，并非单纯的减重设计，每一处镂空的边界都做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，同时镂空区域可以避让底盘上的转向拉杆运动行程，

　　保证转向过程中拉杆全角度摆动都不会与支架发生剐蹭干涉。设计阶段首先需要确认安装边界：支架贴合梁体的弧面半径需要与对应底盘梁的外圆半径完全匹配，贴合面的轴向长度控制在合理区间，既保证足够的接触面积分散压紧力，避免长期使用后出现松动移位，也不会占用过多梁体表面空间，影响其他底盘部件的安装布局。两端的安装凸台高度经过匹配计算，凸台端面与梁体表面的间隙控制在装配公差允许范围内，配合紧固件锁紧后可以提供足够的压紧力，凸台上预留的安装孔位公差按照底盘件通用的H7级精度设计，能够适配常规的底盘固定螺栓规格，不需要定制特殊紧固件。结构壁厚的设计经过载荷校核，主体承载区域的壁厚满足整车10万公里耐久工况下的强度要求，非承载区域的壁厚做了适度减薄，

　　配合镂空结构实现整体轻量化，相比同载荷等级的实心支架重量降低近三成，有助于降低底盘簧下质量，提升车辆的操控响应表现。在实际装车验证环节，该支架需要通过振动耐久测试、盐雾腐蚀测试、高低温环境适应性测试：振动测试中模拟不同路况下的交变载荷输入，验证支架不会出现裂纹、紧固件松动的问题；盐雾测试验证表面处理层的防腐能力，保证车辆在雨雪、融雪剂侵蚀的使用场景下不会出现锈蚀失效；高低温测试验证在极寒、酷暑环境下材料性能保持稳定，不会出现低温脆断、高温软化的问题。设计过程中还需要考虑维修便利性，支架的安装位置避开了底盘保养件的拆卸路径，后期更换机油滤芯、检查底盘螺栓时，不需要拆卸该支架即可完成常规保养操作，降低后期维保的时间成本。支架边缘所有的棱边都做了倒钝处理，避免装配过程中划伤装配工人的手部，也防止长期使用过程中棱边割伤周边的管线保护层，从细节处降低潜在的故障风险。
