工业阀门用铰接式连接支撑构件

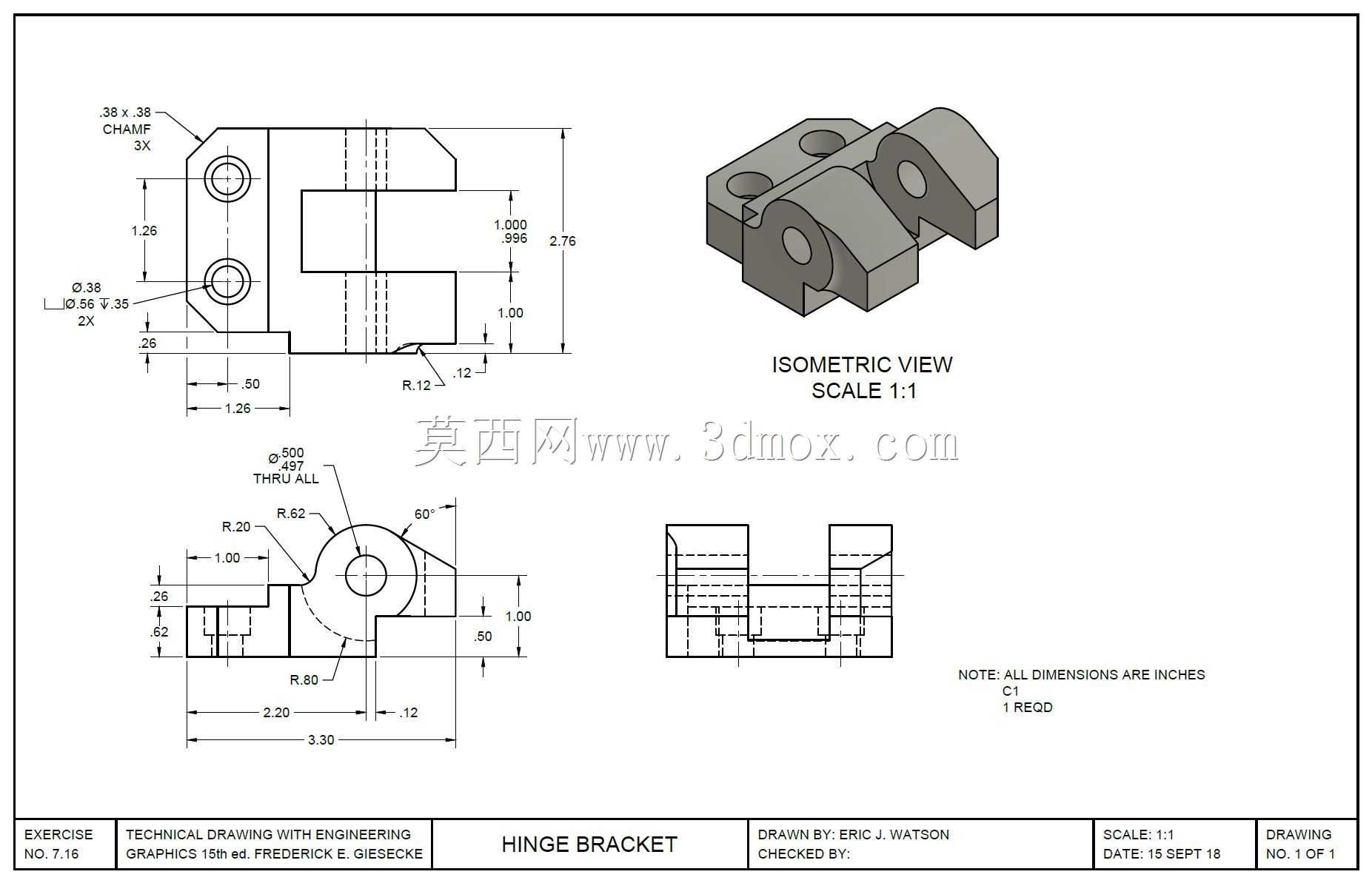

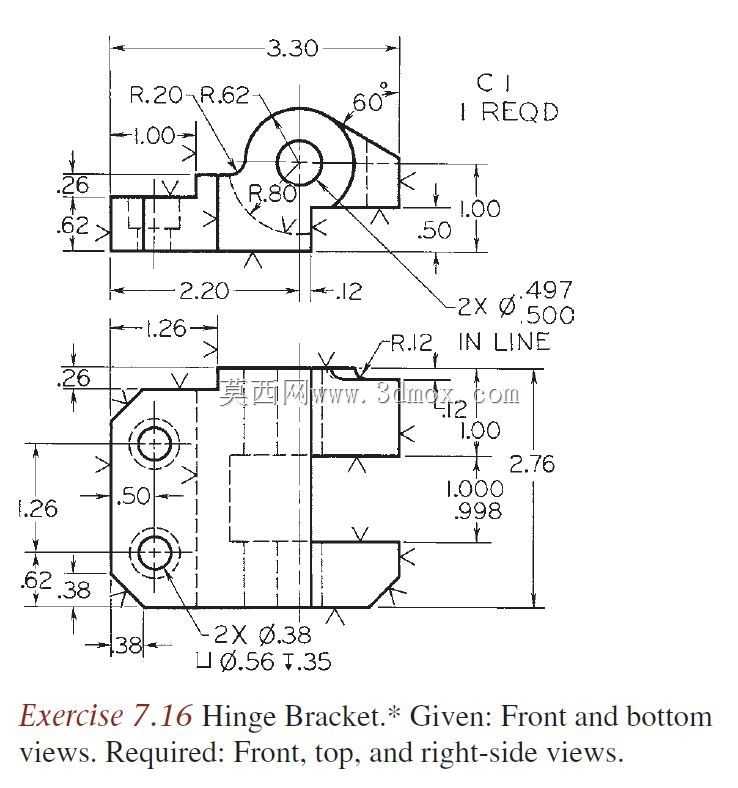

　　从结构设计逻辑来看，该构件采用分体式铰接配合的构型思路，主体支撑段设置两个同轴的安装通孔，用于通过紧固件将支架固定在阀门的阀体基座上，孔位的间距与孔径公差严格匹配阀体上的预装螺柱位置，安装时无需额外扩孔或调整基座，可直接完成定位装配，安装面做了平整化处理，能保证与阀体安装面完全贴合，避免长期受交变载荷出现连接松动。铰接配合段采用半圆凹面与对应铰接块的凸面形成转动副，铰接孔的内径尺寸适配标准规格的铰接销轴，孔壁预留了润滑脂存储的微小间隙，可在长期转动过程中存储润滑介质，降低铰接面的磨损速率，避免启闭过程出现卡滞。在工业流体控制管路系统中，这类铰接支撑构件是阀门执行端与管路固定端之间的核心传力连接部件，主要承担阀门启闭过程中转动副的载荷传递、运动轨迹约束以及部件相对位置固定的作用，常见于蝶阀、旋塞阀等带转动启闭件的阀门结构中，也可适配部分需要铰接联动的工业仪表配套阀组，在化工流体输送、市政给排水管网、工业制程管路控制等场景中，这类构件的结构强度与配合精度直接影响阀门启闭的顺畅度与长期运行的密封可靠性。

　　构件的转角位置均做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受阀门启闭时的冲击载荷时，能有效分散应力，避免转角位置出现应力开裂，延长构件的疲劳使用寿命。从安装边界来看，该构件的整体外轮廓尺寸适配通径DN50至DN150区间的中小型工业阀门，安装后突出阀体表面的高度不超过阀体连接法兰的厚度尺寸，不会额外增加阀组的整体安装空间需求，也不会与周边的管路保温层、相邻阀组部件产生干涉。铰接段的转动角度范围覆盖阀门全开到全关的90度行程，转动过程中构件的外边缘不会与阀体上的其他加强筋、密封件压盖产生运动干涉。

　　在功能特性上，该构件的铰接配合面采用了贴合度优化的曲面设计，配合面的接触面积超过铰接面总面积的85%，转动过程中载荷分布均匀，不会出现局部压强过大导致的配合面压溃变形。主体结构的壁厚经过载荷校核，在承受1.5倍额定启闭扭矩的过载工况下，最大变形量不超过0.02mm，能保证铰接转动的同轴度，避免销轴出现偏磨。构件上的两个安装孔采用沉孔设计，紧固件安装后螺栓头完全沉入沉孔内，不会突出构件表面，既避免了外部磕碰导致螺栓松动，也让整体外观更规整。在实际选型应用中，这类铰接支架可直接替换同规格阀门上的原有铰接支撑部件，不需要对阀体结构做任何改造，安装时只需对准安装孔位拧紧紧固件，再穿入铰接销轴完成与启闭件的连接即可，装配效率较高。

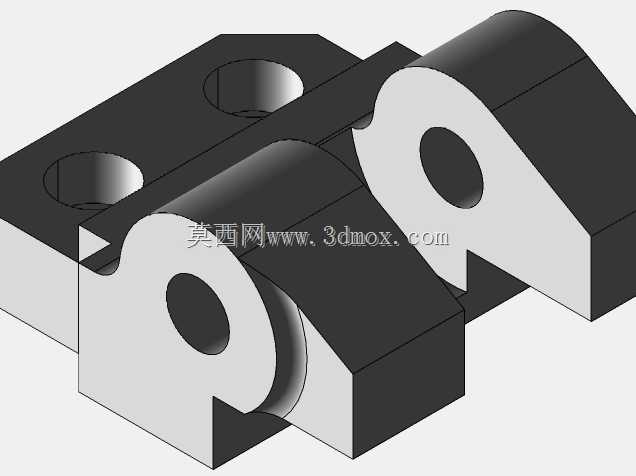

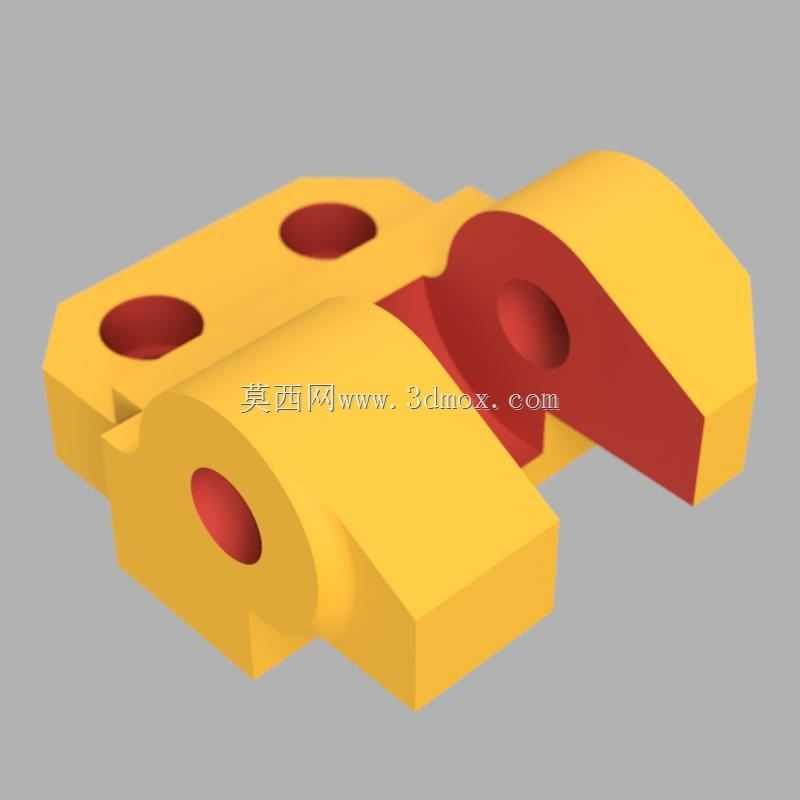

　　针对有耐腐蚀需求的应用场景，该结构的构型也适配不锈钢、铸铜等不同材质的加工生产，不需要调整核心尺寸参数，仅需根据材质强度调整局部壁厚即可满足不同压力等级管路的使用需求。在建模实现过程中，该构件的特征逻辑清晰，先通过拉伸生成主体支撑块的基本轮廓，再通过切除特征生成安装孔与铰接孔，之后通过旋转切除生成铰接配合的曲面，最后对所有锐边进行倒圆角处理，建模过程中严格控制各特征的尺寸公差，保证铰接配合面的同轴度与安装孔的位置精度，模型可直接用于后续的工程图生成、数控加工编程以及装配干涉校验，能有效缩短阀门产品的设计迭代周期，减少实物试装过程中的问题排查成本。
