万能磨床动力进给支撑结构件

在金属切削加工的磨床作业场景中，动力进给支架是保障进给系统稳定运行的核心承载构件，主要承担进给传动路径的载荷传递、运动导向支撑以及相关功能部件的安装定位作用，直接影响磨床进给动作的精度保持性与运行可靠性。从实际装配工况来看，该构件需要匹配磨床床身的安装基面，同时衔接进给丝杆、传动拨叉以及润滑管路的对应接口，在往复进给的交变载荷作用下，不能出现结构性形变，否则会直接导致进给爬行、磨削进给量失准，最终影响工件的表面磨削质量与尺寸精度。

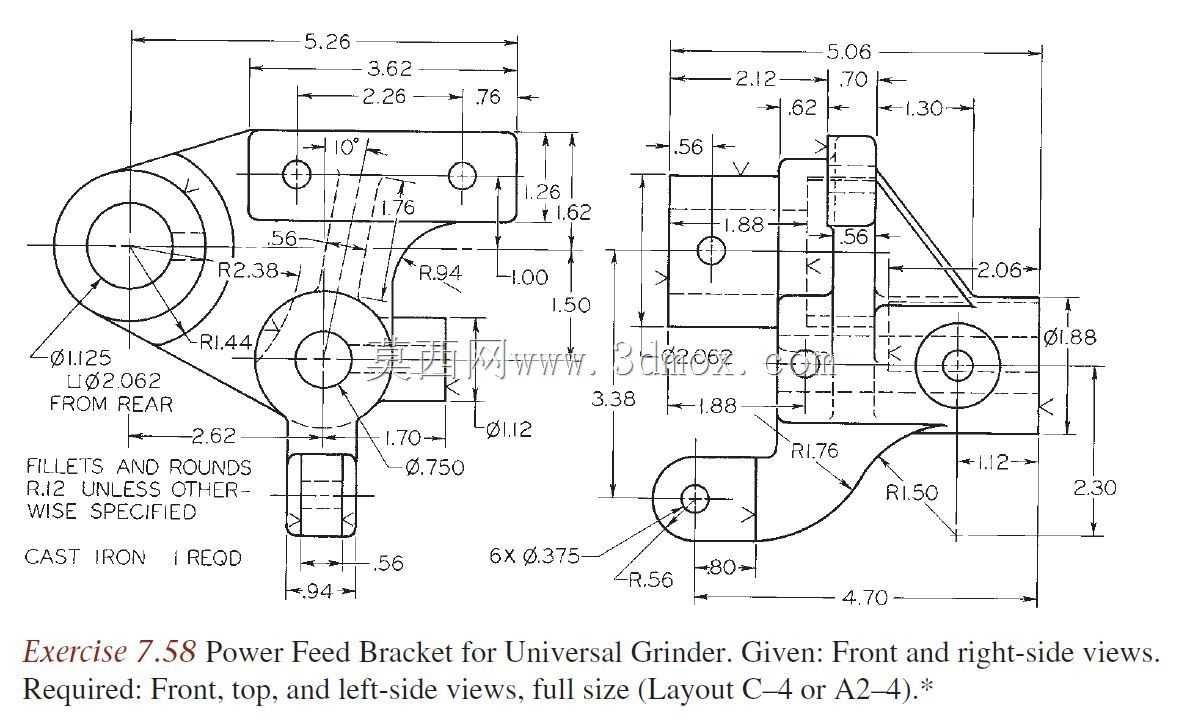

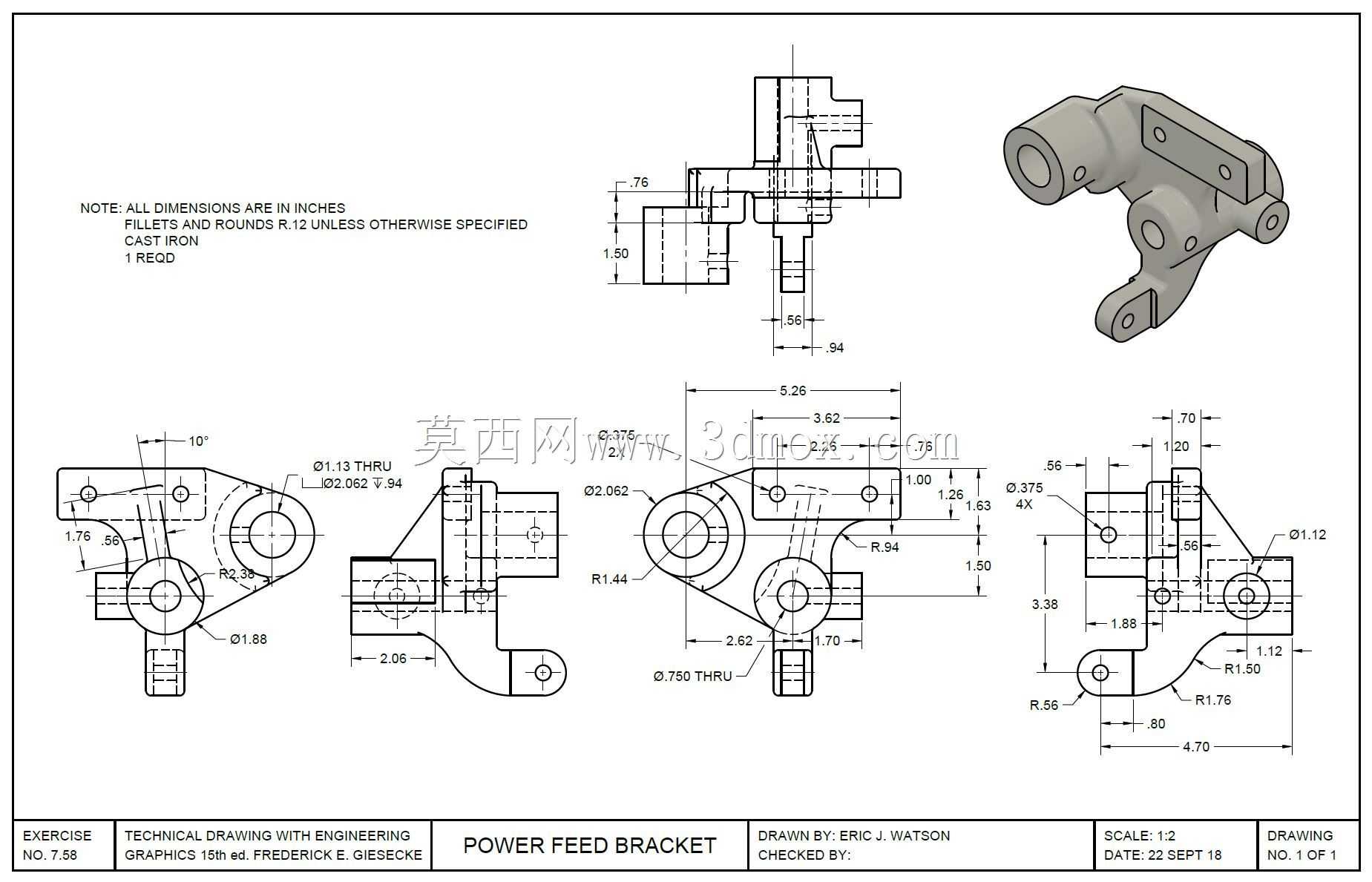

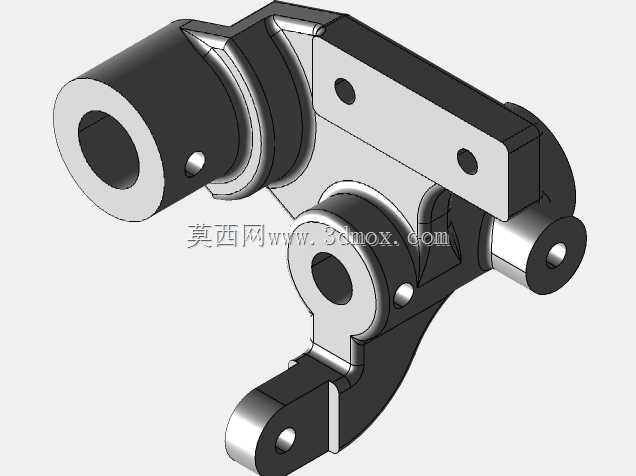

设计这类支撑构件时，首先要梳理清楚各连接部位的载荷方向：主筒状结构是进给传动轴的穿装通道，内壁需要预留足够的轴承安装位与同轴度公差，保证传动轴转动时的径向跳动控制在磨削工艺允许的范围内；侧面伸出的带安装孔平板结构，是整个支架与磨床床身的固定连接面，两个安装孔的孔距公差、平面度要求直接决定支架的安装定位精度，设计时需要在平板与主体结构的衔接位置做合理的圆角过渡，避免应力集中导致长期使用后出现连接面翘曲。下方带孔的支臂结构，用于连接进给位置的检测元件或者行程限位组件，小直径的辅助孔是润滑油路的通油孔，能够在设备运行时持续给铰接位置供给润滑油，减少运动副的磨损。

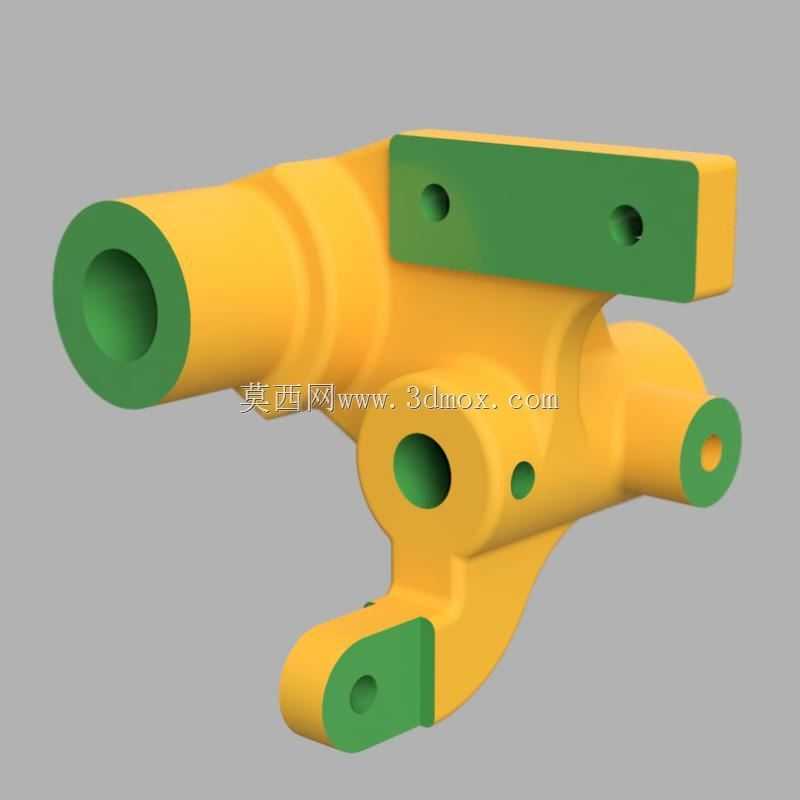

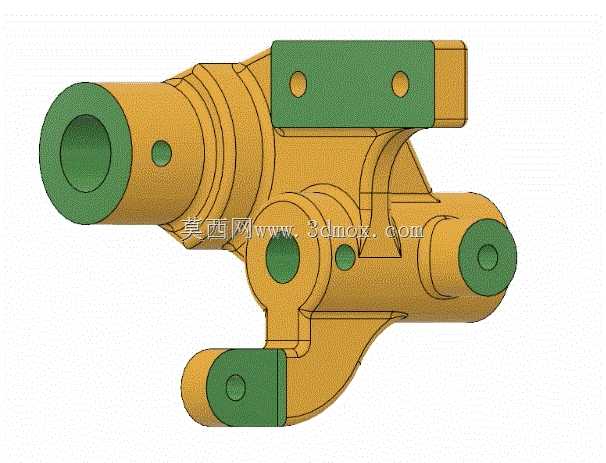

从安装边界来看，构件的整体外轮廓需要避让磨床内部的砂轮架进给行程空间，不能出现运动干涉；各凸台的高度尺寸需要匹配相邻部件的安装间隙，绿色标识的端面均为配合安装面，加工时需要保证对应的表面粗糙度与形位公差，主筒的轴向长度要适配传动轴的装配行程，两端的内孔倒角需要满足轴承压装的导向要求。这类支架的结构设计没有冗余的减重结构，所有壁厚都根据对应位置的载荷大小做了差异化设置，承载较大的主筒部位壁厚更厚，支臂部位在满足强度要求的前提下做了局部收窄，既控制了构件整体重量，也避免了铸造过程中出现壁厚不均导致的内部缺陷。在实际设备维护中，这类支架属于磨床进给系统的易损关联件，一旦出现安装孔磨损、配合面形变，就会直接导致进给精度下降，需要及时更换来恢复设备的加工精度。
