悬挂式冰箱扩容储物收纳盒结构设计

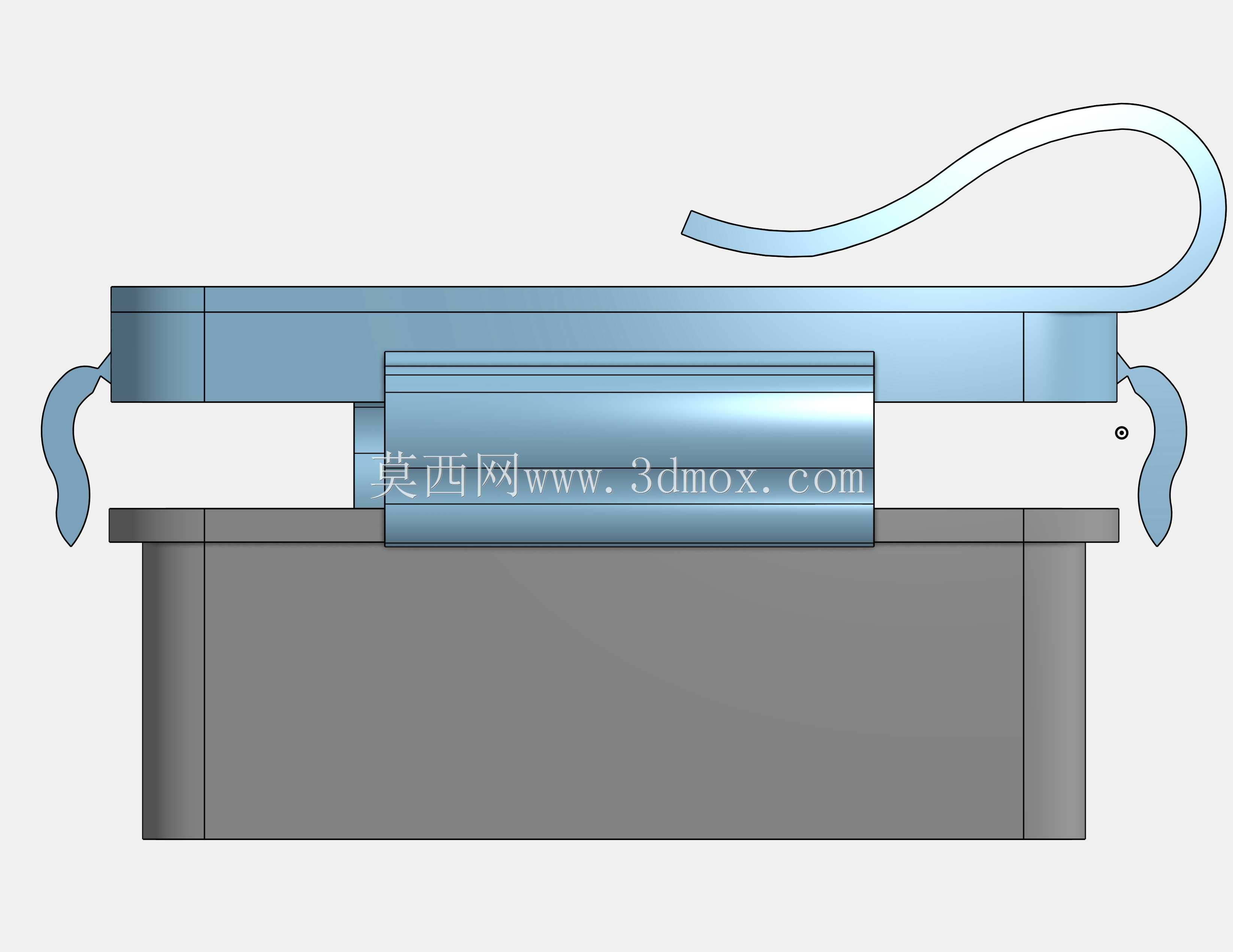

　　这款悬挂式储物结构主要面向家用冷藏场景的空间扩容需求，解决常规冰箱内部层架下方闲置垂直空间无法利用的痛点，日常可放置分装食材、调味小包、保鲜袋卷等轻量化冷藏物品，适配多数主流家用冰箱的内置层架安装边界。从实际使用场景出发，设计时首先考虑了安装的无工具适配性，背部的卡扣结构采用弹性悬臂设计，卡扣的张开行程预留了12mm的调节余量，可适配厚度在3mm到12mm之间的玻璃、塑料层架，安装时只需将卡扣对准层架下沿向上推压，弹性臂发生形变后自动卡入层架边缘，卡扣内侧设置了0.8mm高的防滑凸筋，避免抽拉盒体时整体结构发生滑移脱落。

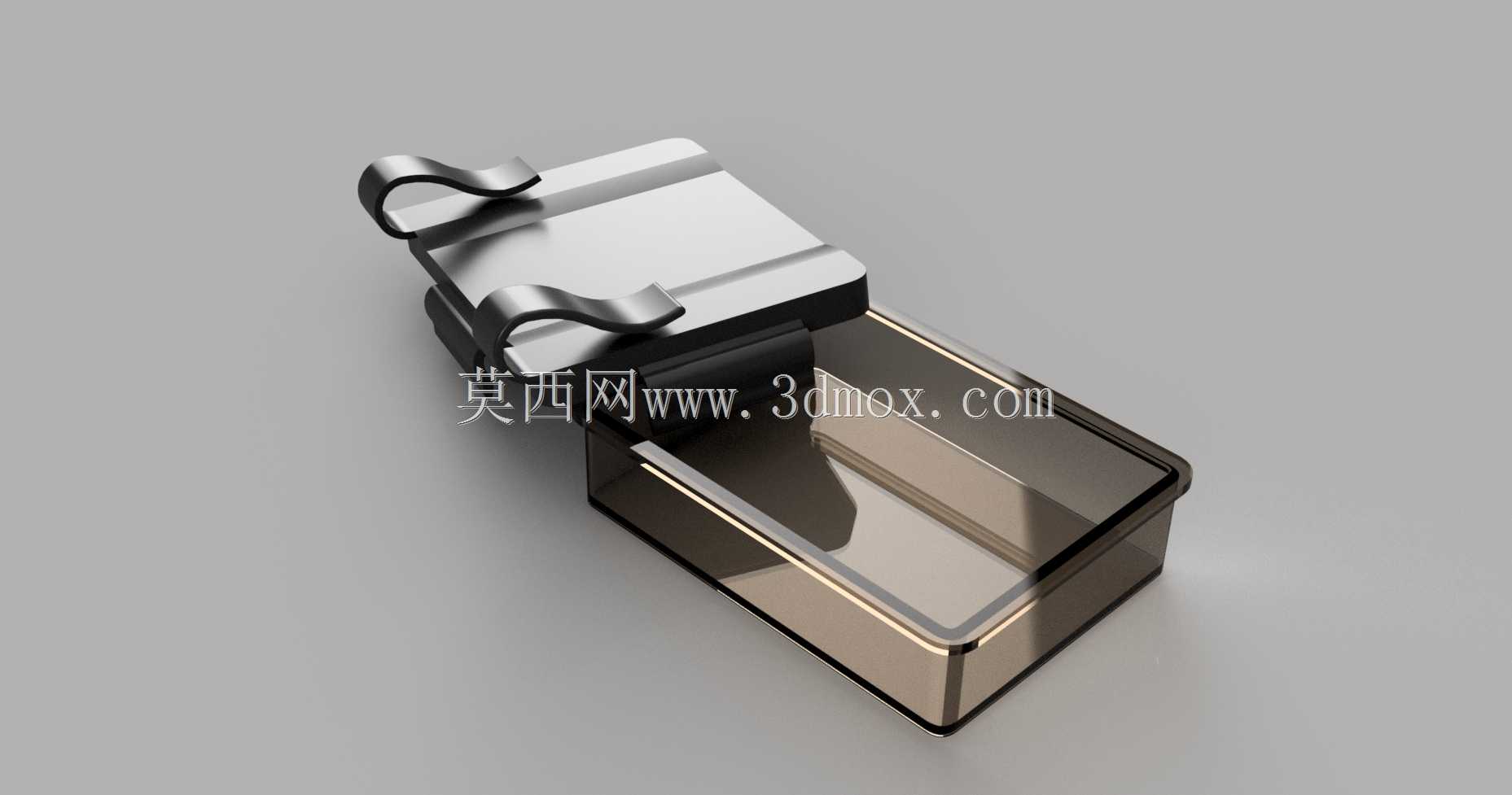

　　盒体部分采用敞口带翻边的结构设计，翻边厚度控制在2mm，既提升了薄壁注塑件的整体刚性，避免盒体盛放物品时发生侧壁形变，也作为抽拉操作的手持受力位，日常取放物品时可直接握持翻边完成抽拉动。盒体内部做了圆角过渡处理，内转角半径统一为5mm，避免清洁时出现卫生死角，同时降低注塑成型时的应力集中问题，减少成品翘曲变形的概率。盒体的有效内部容积约为2.2L，可容纳常规尺寸的保鲜盒、袋装酱料等物品，整体外形的宽度控制在180mm，深度150mm，悬挂后向下突出层架的高度为90mm，不会遮挡下层架物品的正常取放，安装边界的尺寸设计参考了市面主流200L到500L容量家用冰箱的层架间距，确保安装后不会与下层存放的高瓶物品发生干涉。

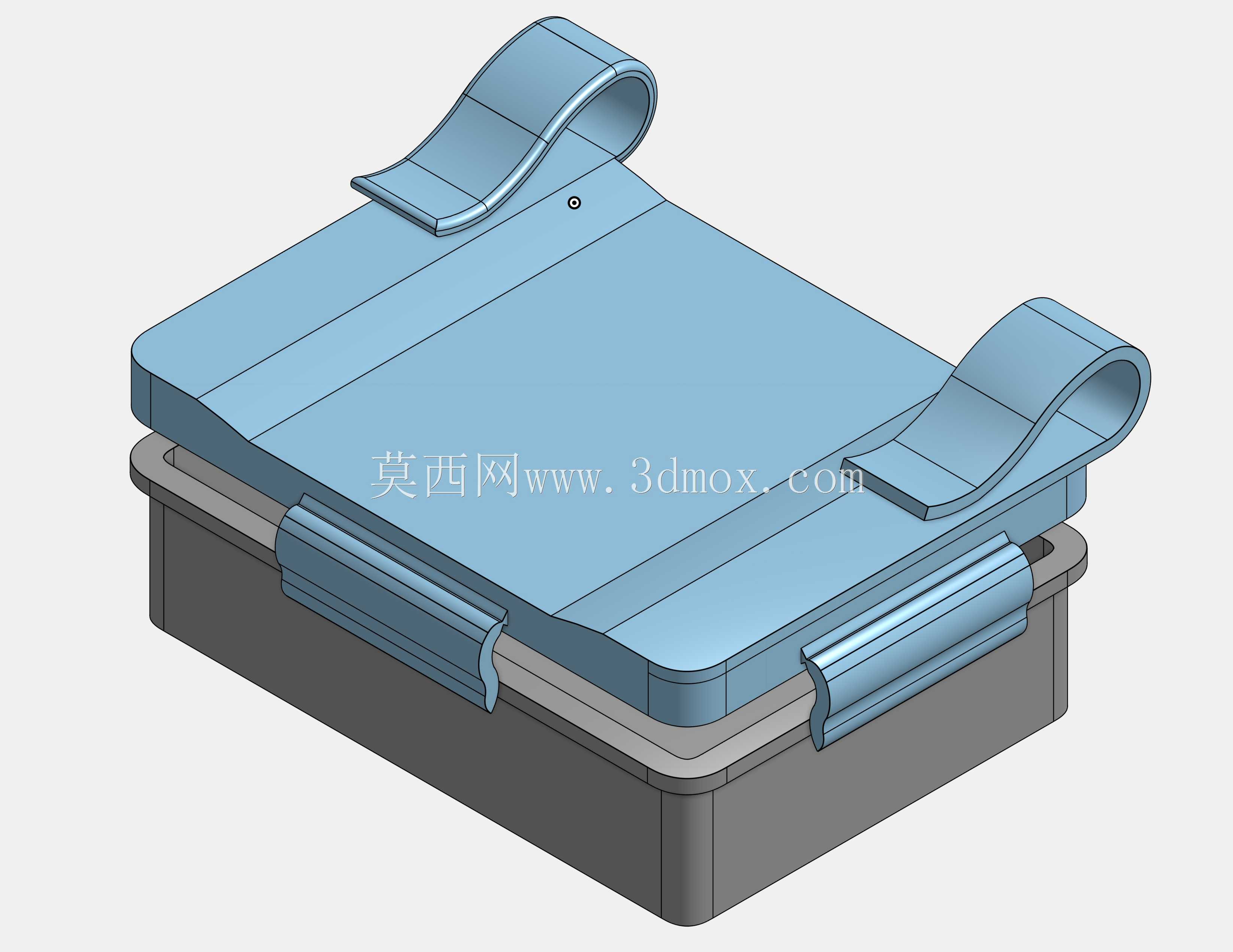

　　卡扣与盒体的连接部分采用了一体化的加强筋布局，连接位的壁厚从盒体主体的1.8mm逐步过渡到卡扣位置的2.5mm，避免壁厚突变导致的注塑缩痕问题，同时在卡扣根部设置了4条放射状加强筋，提升卡扣反复拆装的抗疲劳性能，按照日常使用频率计算，卡扣的拆装寿命可满足1000次以上的弯折需求，不会出现断裂失效问题。盒体前端的挡边高度设置为40mm，既可以防止放置的物品在冰箱开关门的震动过程中滑落，又不会遮挡物品的识别视线，用户无需完全抽出盒体即可看到内部存放的物品，提升日常使用的便利性。

　　考虑到冷藏环境的使用需求，结构设计时预留了透明盖板的安装位，盖板与盒体采用滑槽配合，滑槽间隙控制在0.3mm，既保证盖板滑动顺畅，又避免间隙过大导致冷气流失过快，盖板可根据使用需求选择安装或拆卸，存放需要密封的食材时可装上盖板减少串味，存放常用物品时可拆下盖板提升取放效率。整个结构的壁厚设计遵循均匀化原则，主体壁厚差控制在0.5mm以内，适配PP、ABS等常用家电注塑材料的成型工艺要求，脱模斜度统一设置为1.5度，确保注塑生产时可顺利脱模，无需额外的复杂抽芯结构，降低模具的加工成本与生产难度。在安装兼容性方面，卡扣的两个悬臂间距设置为120mm，受力点分布在盒体重心的两侧，悬挂后整体受力均匀，满载1.5kg物品时卡扣的最大形变值控制在0.2mm以内，不会出现松脱风险。
