无叶片风扇3D打印叶轮结构设计

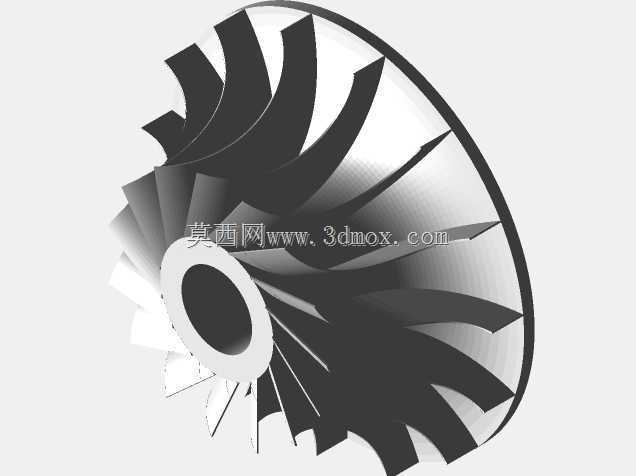

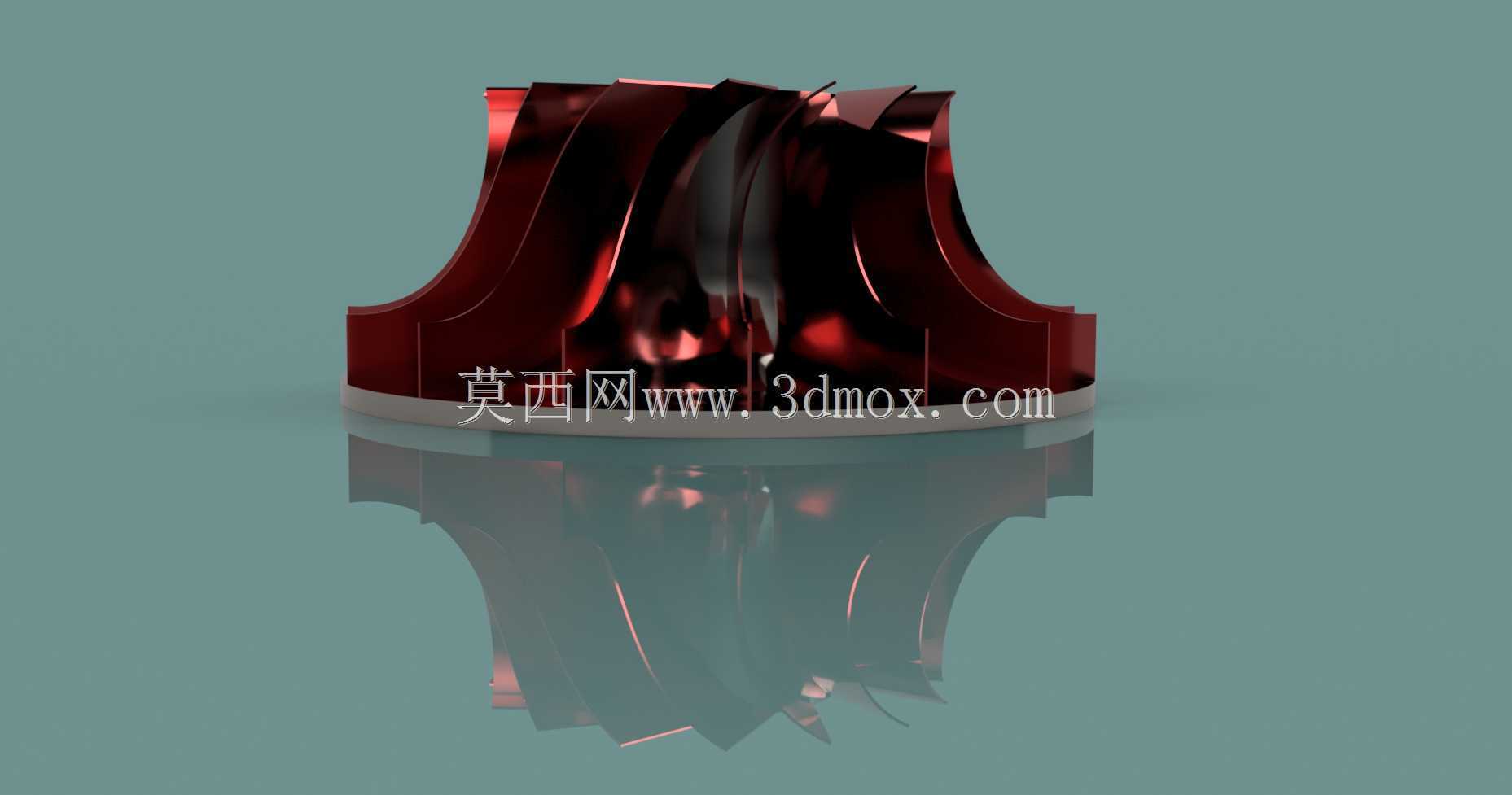

　　在民用送风设备、小型桌面空气循环装置的结构迭代中，无叶片风扇的核心送风效率始终取决于内置叶轮的流体导向设计，这款针对3D打印工艺优化的叶轮结构，正是围绕小空间内的高压气流推送需求完成的结构方案。不同于常规轴流扇叶的切风逻辑，该叶轮采用离心式径流结构，气流从叶轮中心区域进入后，会顺着曲面叶道被加速甩向叶轮外缘，再通过无叶风扇的环形出风缝形成均匀的连续风幕，避免了传统有叶风扇切割气流产生的紊流抖动与硬风感。从实际应用场景来看，这类叶轮不仅适配桌面级小型无叶风扇，也可嵌入小型新风末端、桌面空气净化装置的送风模块，在有限的安装空间内实现更高的风压输出，满足近距离柔和送风、小范围空气循环的使用需求。设计过程中首先要匹配无叶风扇基座的安装边界，

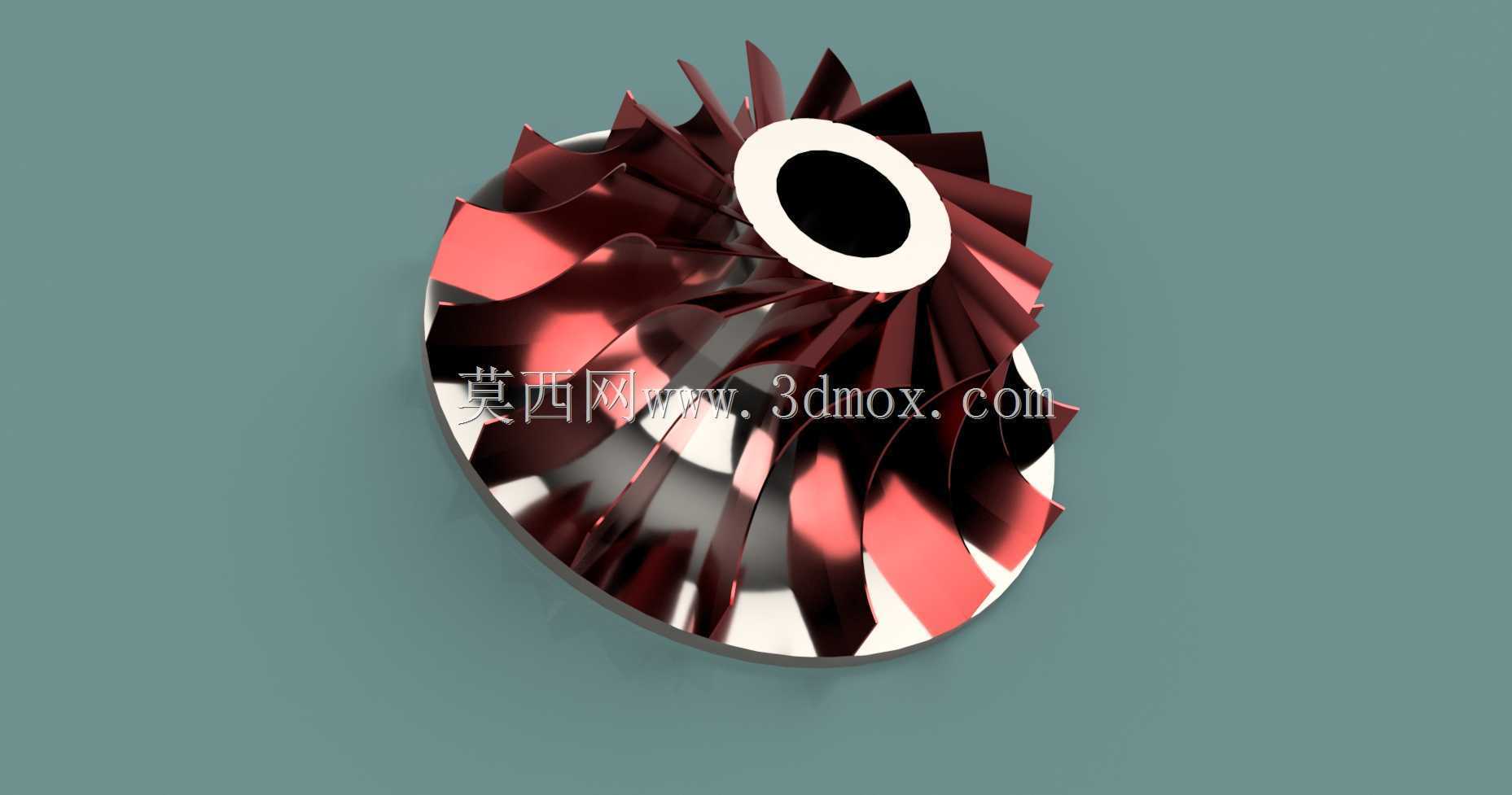

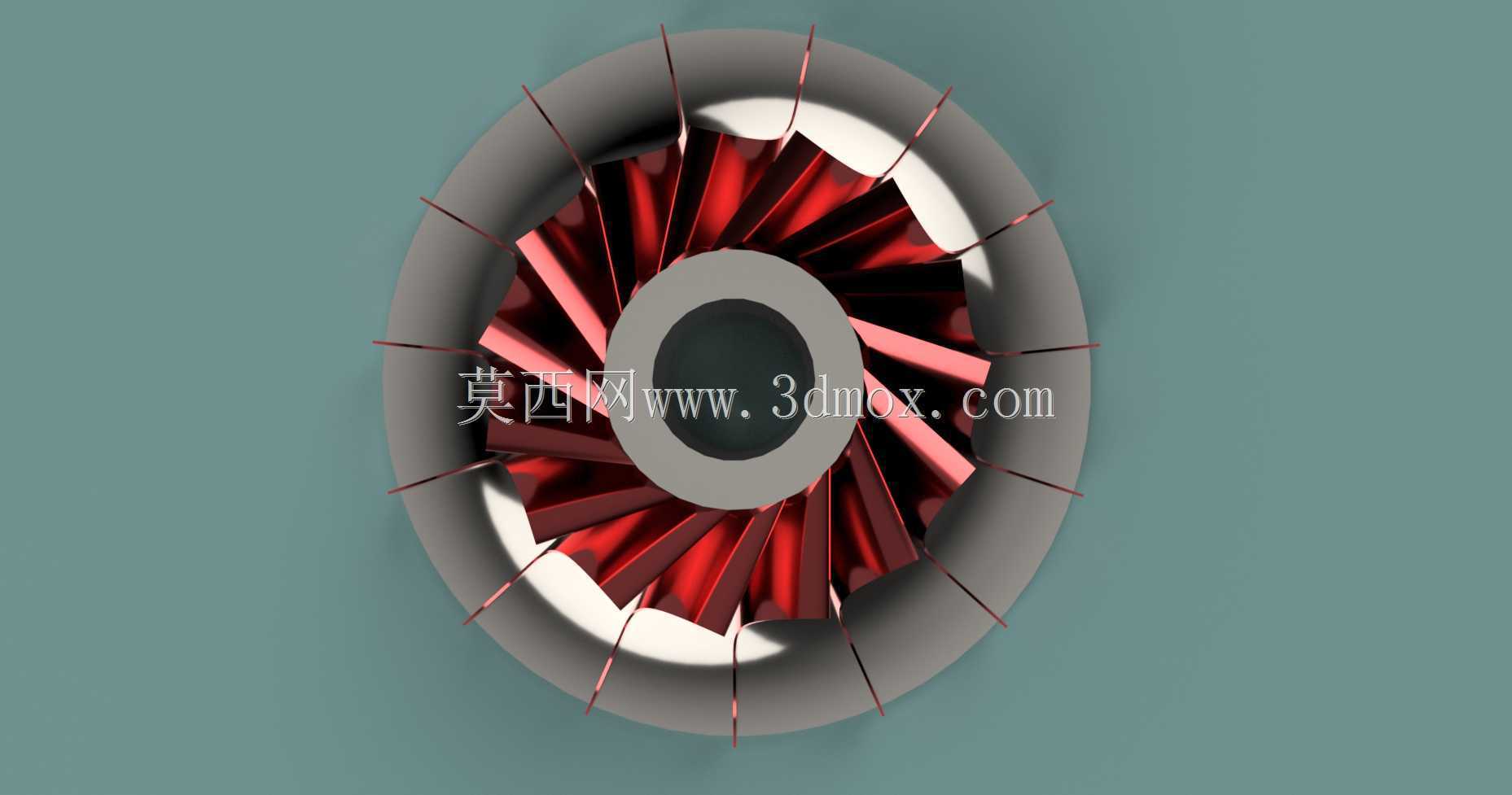

　　叶轮的轮毂内径需要和驱动电机的输出轴做过盈配合定位，轮毂上预留的定位卡槽要和电机轴的D型切面完全契合，避免高速运转时出现打滑偏移；叶轮的整体外径不能超出基座风腔的内壁间隙，通常要预留1.5-2mm的安全距离，防止运转过程中叶轮蹭到风腔壁产生异响与磨损。叶型的曲面设计是整个结构的核心，每一片叶片的进口角都要对准气流进入方向，减少气流进入叶道时的冲击损失，叶片出口角则根据目标风压做调整，在保证气流顺畅甩出的同时，避免叶道内出现气流分离形成涡流区，降低运转噪音。考虑到3D打印的工艺特性，叶片的壁厚做了均匀化处理，整体壁厚控制在1.8-2.2mm区间，既保证打印过程中不会出现薄壁翘曲，也能控制叶轮整体重量，降低电机启动时的负载，

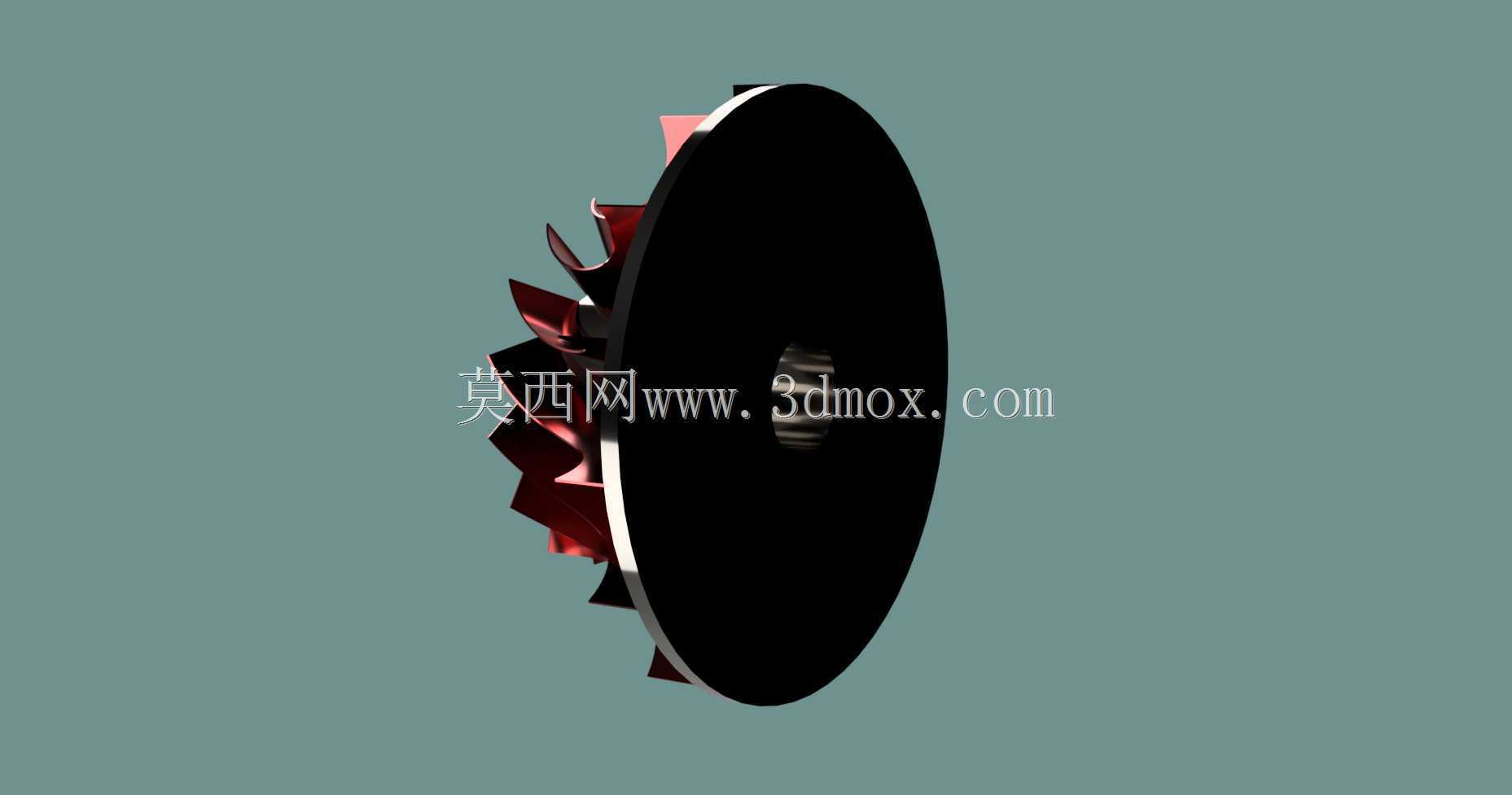

　　同时叶片与轮毂的连接位置做了圆弧过渡处理，避免应力集中导致高速运转时叶片断裂。叶轮的上端面做了封闭的轮盖结构，能够减少叶道内的气流泄漏，提升气流输送效率，轮盖的曲面弧度和叶片外缘完全贴合，保证气流能够沿着轮盖平滑进入出风腔道，不会在叶轮顶部形成乱流。从安装适配性来看，叶轮的轴向高度需要匹配基座内电机的安装高度，叶轮底部和电机安装座之间要预留0.5-1mm的间隙，避免运转时出现轴向窜动摩擦，叶轮顶部和风腔上盖的间隙控制在1mm左右，既不会蹭到上盖，也能减少顶部的气流回流损失。实际测试中，这类结构的叶轮在3000-4000转的转速区间内，能够稳定输出均匀的高压气流，出风的柔和度远高于传统轴流扇叶，同时因为没有外露的扇叶结构，

　　日常使用的安全性更高，也更方便清洁维护。针对3D打印的成型需求，整个叶轮的结构没有做过多的悬空结构，叶片的倾斜角度控制在45度以内，打印时不需要额外添加过多支撑，打印完成后只需要简单去除底部支撑就能直接使用，大幅降低了小批量试制的成本与后处理工作量。在流体性能优化上，叶片的数量经过多轮仿真调整，最终采用的叶片数能够在保证风压的同时，避开电机运转的固有频率区间，避免共振产生的噪音放大问题，叶片前缘做了小圆角处理，能够减少气流切入时的尖啸噪音，提升使用体验。
