单端立体声电子管放大器结构设计

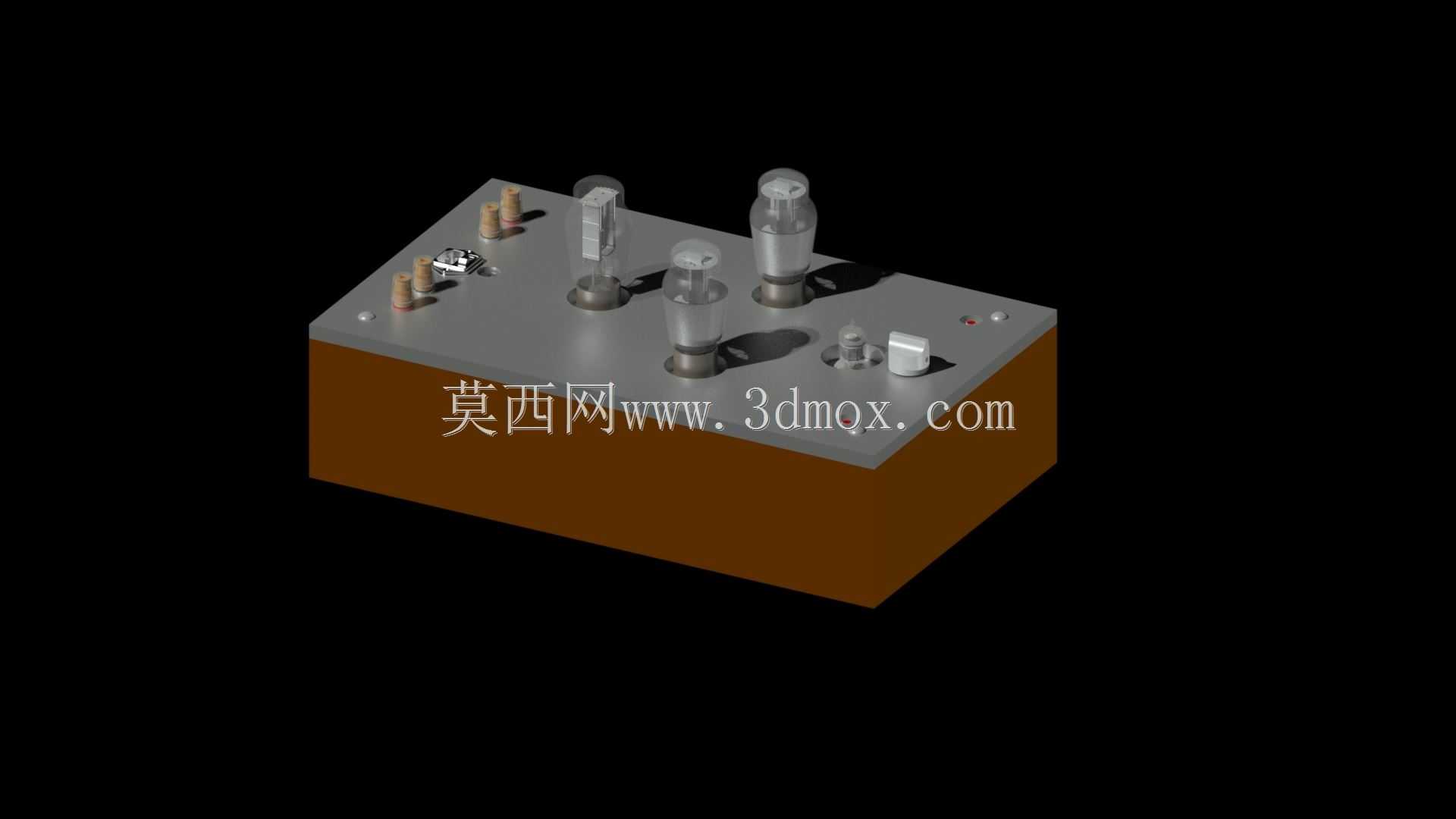

在音频设备的结构开发环节，单端立体声电子管放大器的三维结构设计，核心是围绕电子管工作特性、信号路径优化、安装维护便利性三个核心维度展开，区别于常规固态功放的紧凑布局逻辑，电子管类设备的结构设计需要优先考虑器件散热、电磁干扰屏蔽、元件排布的信号完整性。这款采用Taylor T21电子管的单端立体声放大器，结构上搭配5R4GY电子管整流器，整机底座采用分层式结构设计，下层为金属围框构成的封闭腔体，主要容纳电源变压器、滤波电容、信号走线等内部组件，上层为金属安装面板，所有外露电子管、调节旋钮、接口元件均固定在该面板上，这种分层结构既可以将高压供电部分与外露操作元件做物理隔离，提升使用安全性，也能通过金属面板的屏蔽作用，降低电源部分对小信号放大回路的电磁干扰。

从实际应用场景来看，这类单端电子管放大器主要面向桌面HiFi音频回放场景，也可作为小型音频工作室的监听放大单元使用，结构设计时需要兼顾桌面摆放的稳定性与日常操作的便捷性。整机底座采用矩形结构，底部预留标准脚垫安装位，可适配不同材质的桌面放置，避免设备滑动的同时，也能在底座与桌面之间留出通风间隙，辅助内部热量散出。上层面板的元件排布遵循信号流向逻辑，从输入接口到放大电子管，再到输出接线柱，信号路径尽可能缩短，减少走线过程中的信号损耗与干扰引入；整流管与功率放大管之间预留足够的安全间距，避免高压元件之间的爬电距离不足带来的安全隐患，同时不同功能的电子管之间设置小型金属屏蔽隔条，降低管极之间的信号串扰。

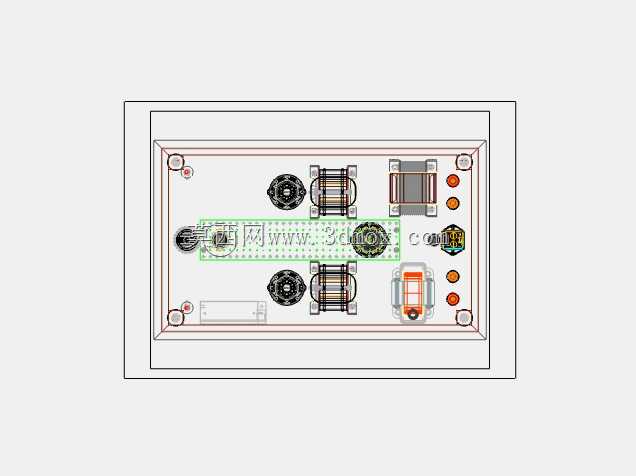

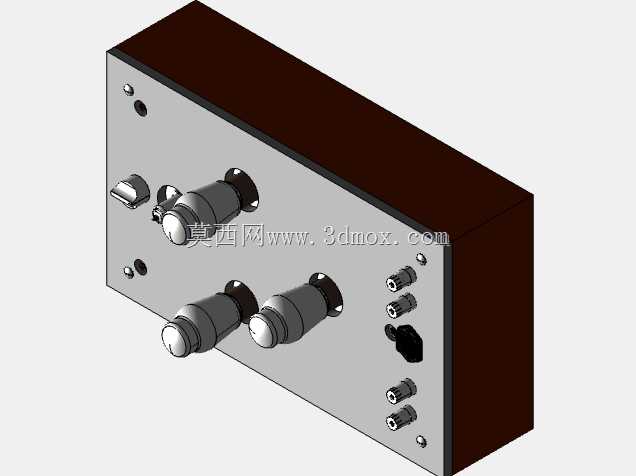

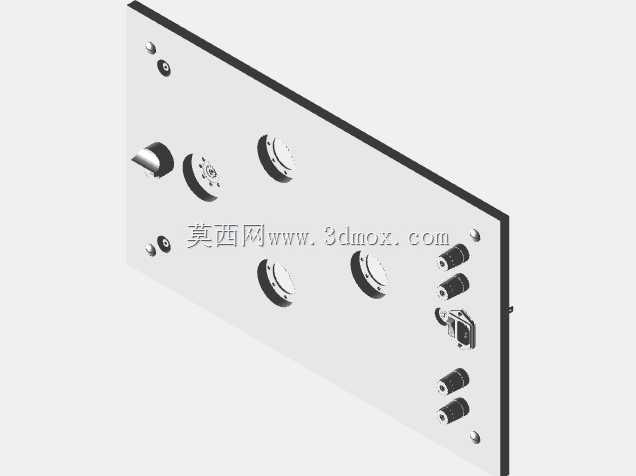

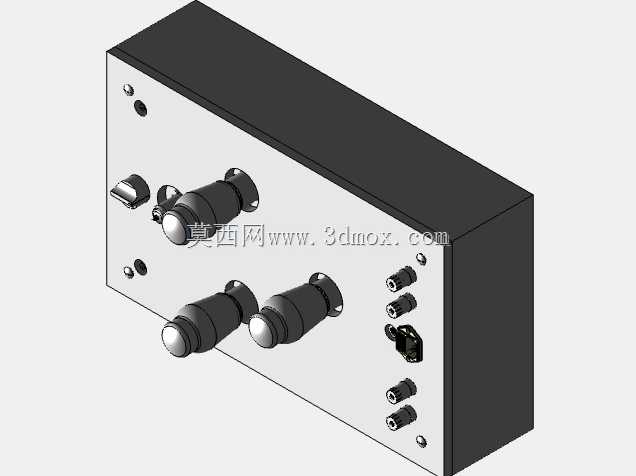

结构细节上，面板预留了八进制插座的标准安装位，可适配对应规格的电子管直接插拔，方便后期的器件更换与维护；四个M4x15六角垫片作为面板与底座的连接紧固件，既保证连接强度，也能在面板与底座之间留出均匀的装配间隙，避免金属件直接硬接触带来的应力变形，同时装配间隙也可作为内部热空气的排出通道，配合电子管自身工作时产生的热对流，将内部热量持续带出腔体。所有外露旋钮、开关的安装位置均参考人体操作习惯设置，常用的电源开关、音量调节旋钮布置在面板靠前的易操作区域，输入输出接口布置在面板后侧，避免接线影响正面操作空间。

安装边界方面，整机的外围尺寸适配常规桌面设备的摆放空间，底座的安装孔位兼容标准的设备机架安装需求，也可单独放置在桌面使用；电子管的外露高度经过核算，在保证电子管散热空间的前提下，控制整机整体高度，避免设备过高带来的重心不稳问题。内部走线的固定位提前在底座内壁做了预留结构，走线时可通过线卡将电源线与信号线分开固定，进一步降低电源干扰；底座后侧预留标准的电源进线孔、音频输入输出接口安装位，所有接口的安装尺寸均符合行业通用标准，可直接适配常规的音频线材与电源线材，无需额外定制转接配件。

从结构设计的合理性角度来看，这款放大器的结构没有采用过度复杂的异形造型，整体方正的结构既降低了壳体的加工难度，也能最大化利用内部空间，在有限的体积内容纳所有功能元件；金属壳体的厚度经过强度校核，既可以为电子管、变压器等较重元件提供足够的支撑强度，也不会因为壳体过厚带来不必要的重量增加，方便设备的移动与摆放。面板上的电子管安装孔位精度控制在合理公差范围内，既保证电子管插座安装后不会出现松动，也方便后期维修时的插座拆卸更换；所有金属结构件之间均设置接地连接点，保证整机的屏蔽效能，避免工作时产生交流声干扰音频输出质量。
