单端电子管音频输出变压器结构设计

　　在高保真电子管音频放大设备的设计链路里，输出变压器是决定整机频响、失真度与输出匹配能力的核心无源器件，这款适配单端甲类放大线路的输出变压器，核心参数覆盖5000Ω初级阻抗对8Ω次级负载的匹配需求，可承载最大45mA的初级直流偏置电流，专门针对小功率单端电子管功放的使用场景做了结构优化，区别于推挽线路变压器抵消直流磁通的设计逻辑，单端工况下初级绕组持续通过的直流分量会在磁路中产生固定偏置磁通，很容易导致磁芯饱和引发失真陡增，因此这款产品选用C50规格的M5材质C型切割磁芯，通过对口拼接的磁路结构预留合适的气隙，精准控制直流偏置下的磁芯工作点，避免大动态信号输入时出现磁饱和压缩动态范围的问题。

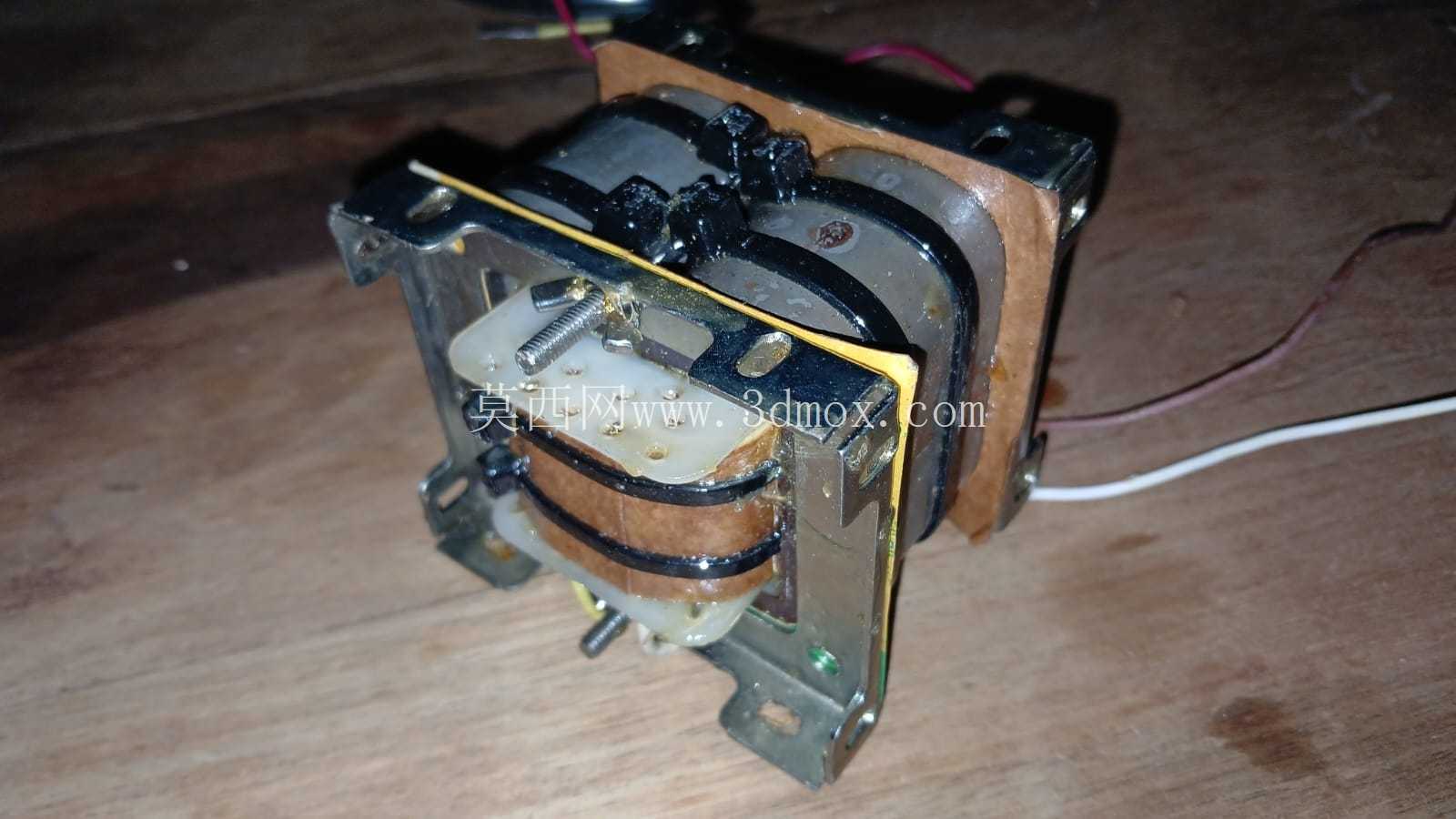

　　从实际安装适配的角度看，这款变压器的整体结构采用叠片式安装支架设计，底部的L型金属固定脚预留了标准安装孔位，可直接适配多数小功率胆机的机箱内部安装点位，安装边界充分考虑了胆机内部的布线空间，绕组引出线采用多色绝缘导线区分初级与次级的不同接线端，初级侧预留超线性抽头适配不同线路的接法需求，次级侧覆盖常见的扬声器阻抗匹配档位，可适配不同阻抗的音箱负载。绕组结构的设计上，采用分层分段绕制工艺，初级绕组与次级绕组按照特定的排布顺序交替叠绕，尽可能降低绕组间的分布电容，拓展高频段的响应范围，同时绕组层间采用耐高温绝缘材料做隔离处理，配合浸漆工艺固定绕组线包，避免设备运输或长期使用过程中绕组松动引发的异响或参数偏移，磁芯外部采用金属夹件配合紧固螺栓做固定，夹件与磁芯之间预留绝缘垫层，避免形成短路环影响磁路工作效率。

　　在实际设备选型应用中，这类单端输出变压器主要适配小功率单端甲类电子管功放，常见于桌面级高保真音频播放设备、小型吉他电子管功放等产品中，相比普通电源变压器，音频输出变压器对绕组的耦合度、磁芯的频率特性、漏感控制都有更高的设计要求，这款产品的结构设计充分平衡了低频下潜能力与高频延展特性，在45mA直流偏置的工况下，低频段可覆盖到常规音频设备的重放下限，高频段不会因为分布电容过大出现过早衰减的问题。

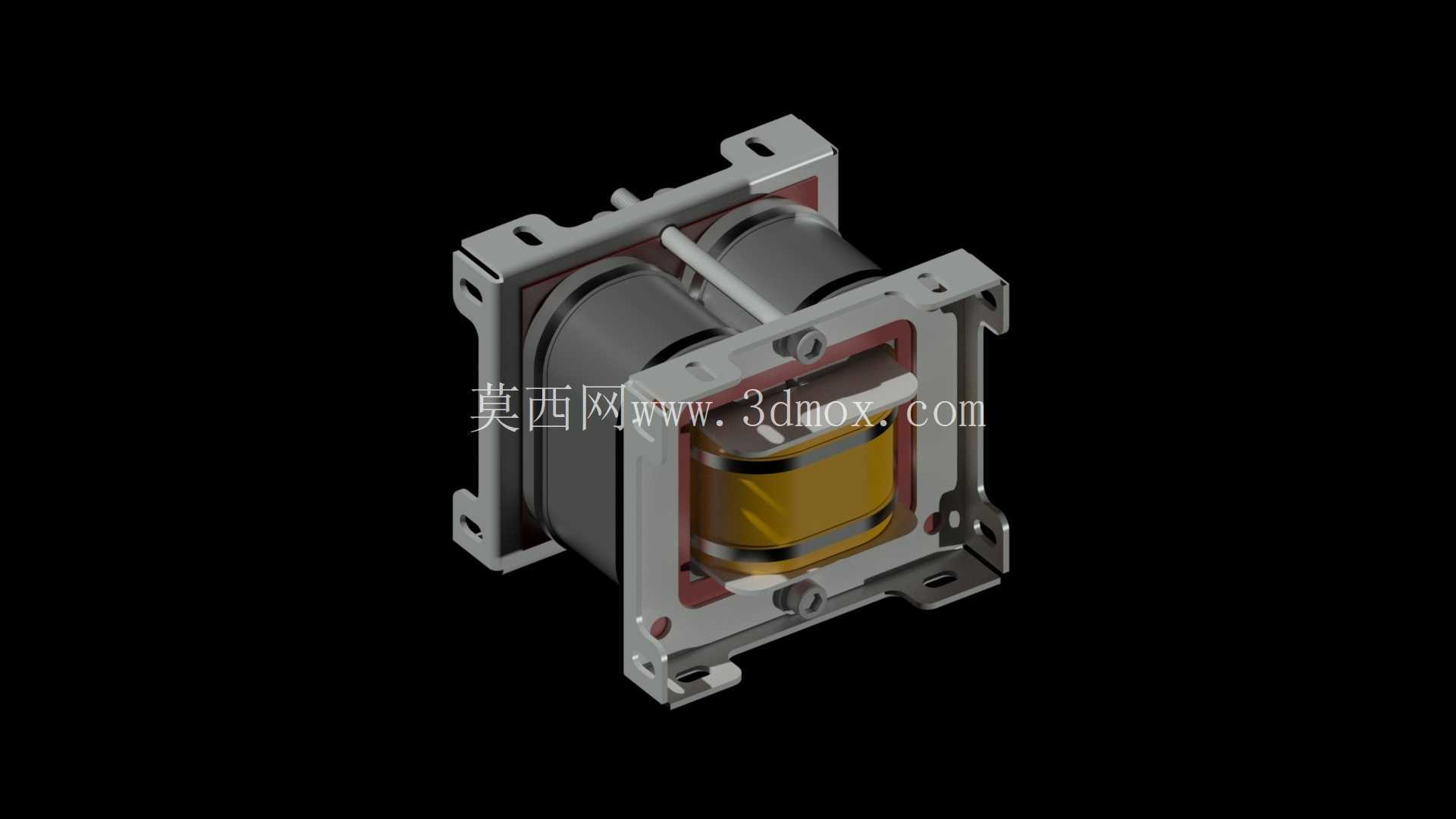

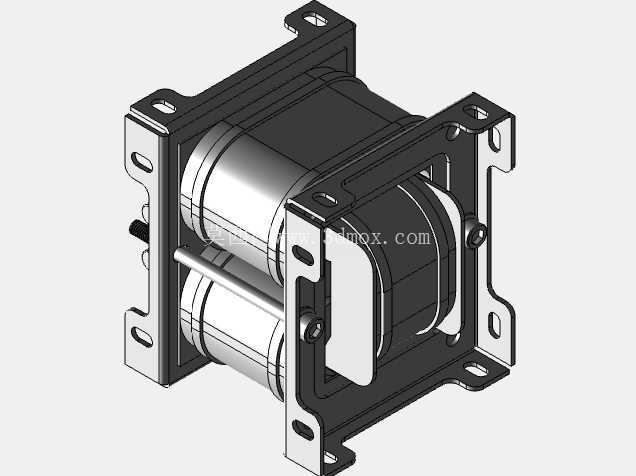

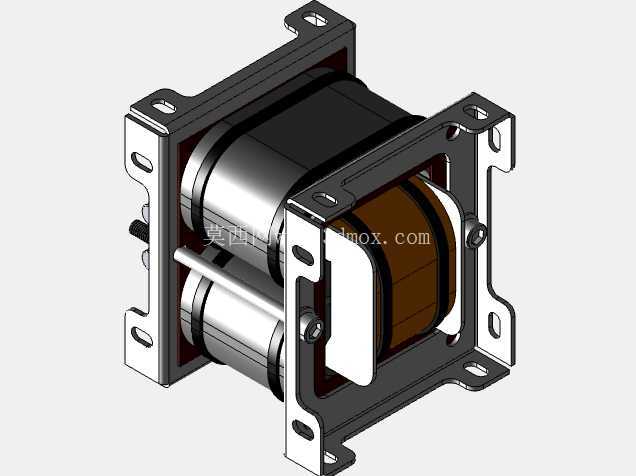

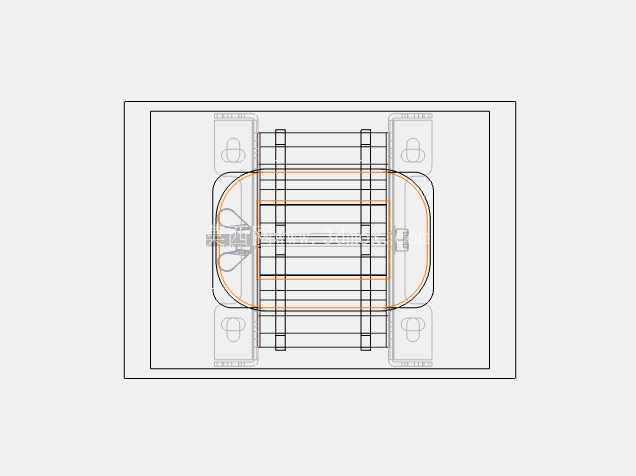

　　从三维结构建模的角度看，这款变压器的模型完整还原了C型磁芯的拼接结构、绕组线包的层叠形态、安装支架的折弯形态以及接线端子的排布位置，建模过程中需要重点关注磁芯气隙的尺寸精度、安装孔位的位置公差、绕组与金属支架之间的绝缘间隙，这些细节直接影响后续结构装配时的干涉检查，也能为功放整机的内部布局布线提供准确的空间参考，避免实际生产组装时出现元器件干涉、接线长度不足或者安装孔位错位的问题。另外，产品的外部绝缘结构采用绝缘挡板隔离绕组与金属安装支架，避免高压工况下出现绝缘击穿的风险，所有金属结构件都做了防锈处理，适配长期在设备内部的工作环境，不会因为温湿度变化出现锈蚀影响结构强度，引出线的长度也充分考虑了机箱内部的布线冗余，可适配不同布局的功放机箱接线需求，不需要额外延长接线就能完成装配。
