适配6C5BA SET放大器的全桥管电源结构

　　在音频放大设备的供电体系搭建中，适配特定电子管放大器的全桥管电源，是保障信号放大链路稳定工作的核心配套单元，这类电源的结构设计直接影响放大器的工作底噪、动态响应与长期运行可靠性，针对6C5BA SET放大器开发的这款全桥管供电结构，从电路布局到机械结构都围绕电子管设备的供电特性做了针对性优化。从实际应用场景来看，这类电源主要配套单端甲类电子管放大器使用，这类放大器多用于高保真音频重放场景，对供电的纹波抑制、电压稳定性要求远高于普通工业供电模块，电源输出的直流纯净度会直接影响音频信号的回放质感，任何供电端的杂波干扰都会被放大链路逐级放大，最终在输出端形成可闻的交流声或信号失真。

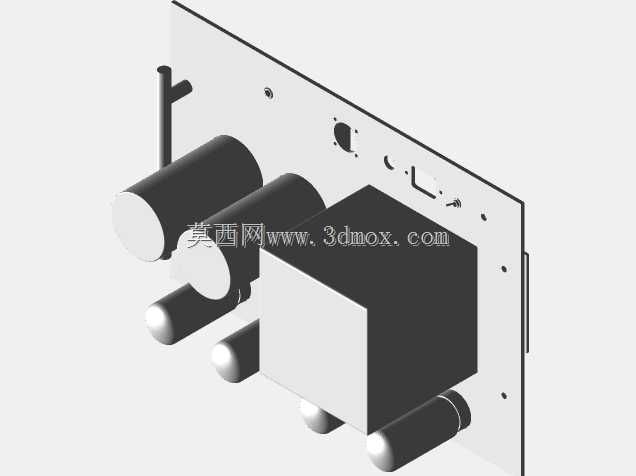

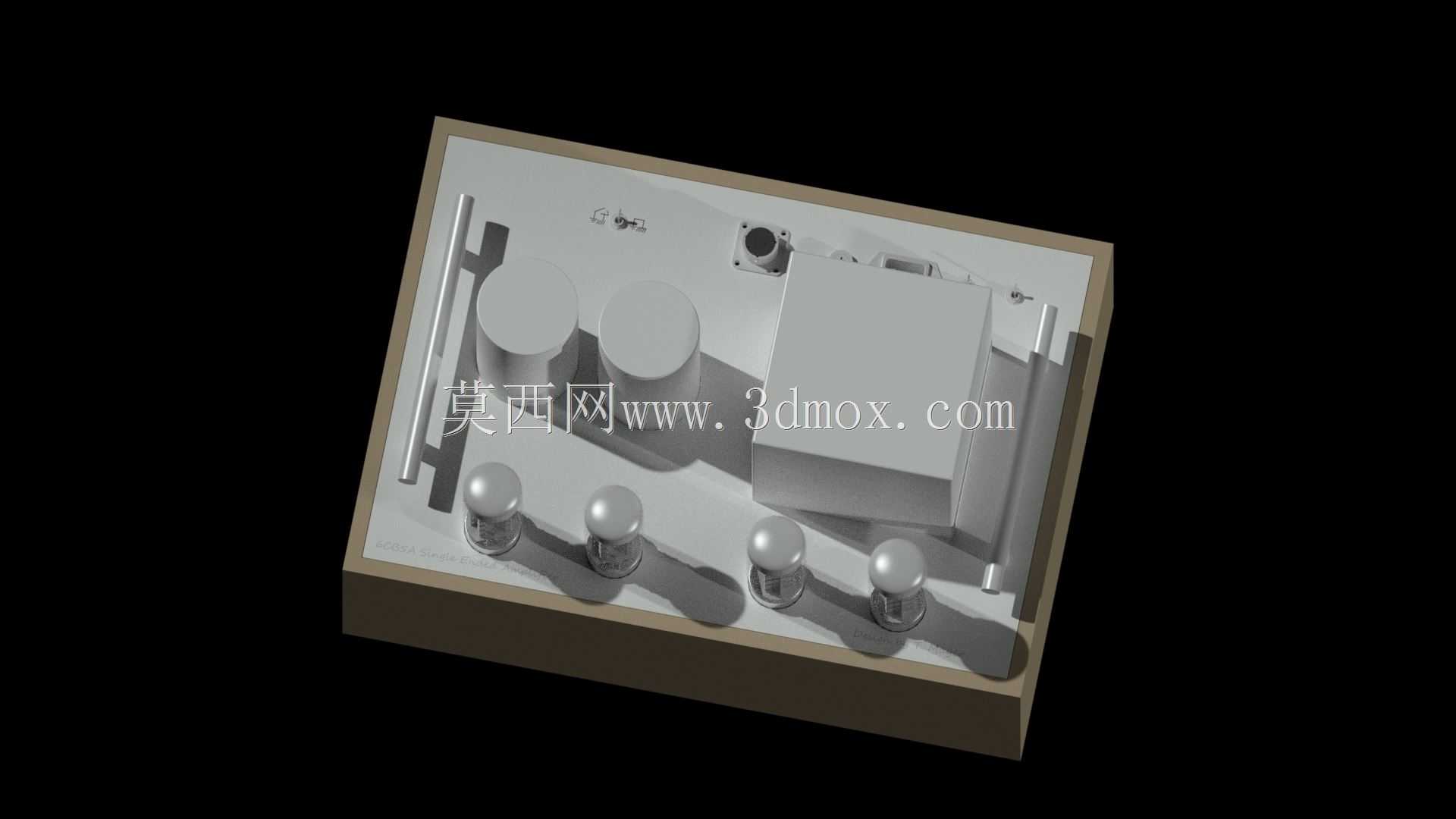

　　这款电源采用全桥整流架构，相比半桥整流结构能提供更高的整流效率与更平滑的初始直流输出，配合板载的大容量滤波电容组，可将整流后的脉动直流中的交流分量充分滤除，为放大管提供稳定的直流工作电压。从结构设计思路来看，整个电源模块采用一体化板式布局，将整流桥、滤波电容、功率电阻、接线端子等元件按照电流流向有序排布，高压交流输入端子设置在板体边缘远离信号输出端的位置，避免高压交流走线对低压直流输出回路造成电磁干扰；四个大型电解滤波电容沿板体一侧成排布置，既预留了足够的散热空间，也方便后期维护时的元件更换；整流桥与限流元件布置在板体中部，周边预留了足够的电气间隙，满足高压电路的安规距离要求，避免高压打火风险。

　　板体上的接线端子采用分区设计，交流输入、高压直流输出、灯丝供电输出分别设置在不同区域，每个端子旁都预留了标识位，方便装配时的接线操作，减少接错线的概率。从安装边界来看，整个电源模块采用矩形板式结构，板体边缘预留了标准的安装固定孔位，可直接通过铜柱固定在放大器机箱的内部安装位上，安装孔位的间距符合常规电子管功放机箱的通用安装尺寸，不需要额外做安装支架的定制加工；板体上的最高元件为立式电解电容，整体高度控制在常规电子管机箱的内部空间允许范围内，不会与机箱上盖或其他内部元件产生空间干涉；元件的排布充分考虑了散热需求，发热较大的限流电阻与整流桥周边没有布置热敏元件，避免长期工作时的热量累积影响周边元件的使用寿命。

　　在实际装配使用时，这款电源可以直接与6C5BA SET放大器的放大板对接，不需要额外增加转接电路，板载的灯丝供电回路可以直接为电子管提供符合要求的灯丝电压，减少了外部接线的复杂度；全桥整流的架构设计使得电源的电压调整率更低，在放大器输出动态信号导致电流波动时，供电电压不会出现明显的跌落，保障大动态音频信号回放时的供电稳定性。结构设计上还考虑了电磁屏蔽的需求，板体的交流输入区域设置了独立的走线槽位，可搭配屏蔽罩对交流回路进行屏蔽，进一步降低交流磁场对放大电路的干扰；所有元件的引脚都预留了足够的焊接长度，既方便手工焊接装配，也为后期的元件升级替换预留了操作空间。从机械结构的可靠性角度来看，板体采用标准厚度的环氧玻纤基板，具备足够的机械强度，在日常搬运、设备移动过程中不会轻易出现板体变形导致的元件引脚脱焊问题；重量较大的电解电容在焊接时可额外增加点胶固定，进一步提升抗振动性能，满足设备移动使用时的结构强度要求。
