DIY850D焊台适配BFB1012EH喷嘴转接结构

　　在电子焊接返修、小型电路板手工焊接的作业场景中，热风焊台的出风均匀度、风压匹配度直接决定了贴片元件拆焊的成品率，不少DIY爱好者会采用Delta BFB1012EH鼓风机作为热风源搭建自制850D型焊台，但鼓风机原生出风口与常规热风喷嘴的接口尺寸、风道走向并不匹配，直接连接会出现漏风、风压损耗、出风偏移的问题，这款喷嘴适配器正是为解决这一实际装配痛点设计的转接结构。从实际使用需求出发，该适配器的核心功能是完成鼓风机出风口与标准热风喷嘴的无缝对接，既要保证风道衔接处无台阶紊流，又要控制整体转接段的长度，避免热风在转接过程中出现不必要的温降，同时还要兼顾安装拆卸的便捷性，方便作业过程中快速更换不同口径的喷嘴适配不同尺寸的焊接元件。

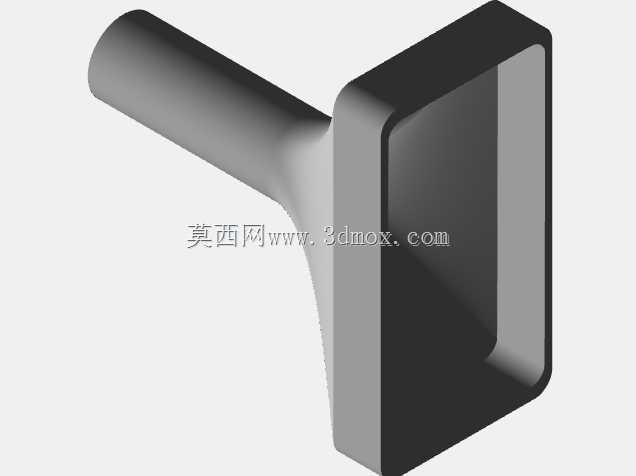

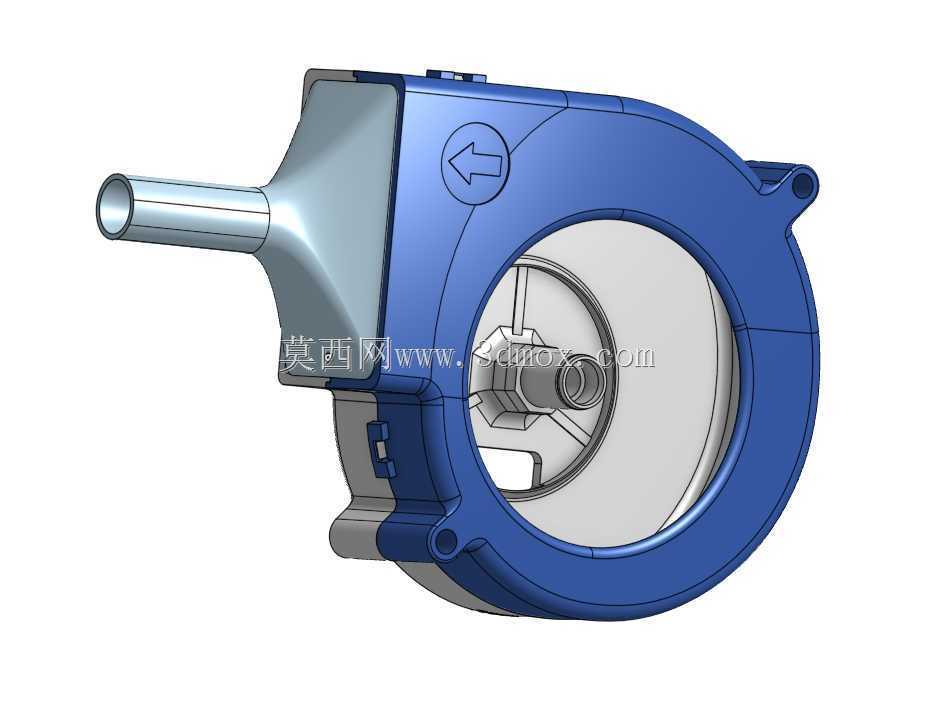

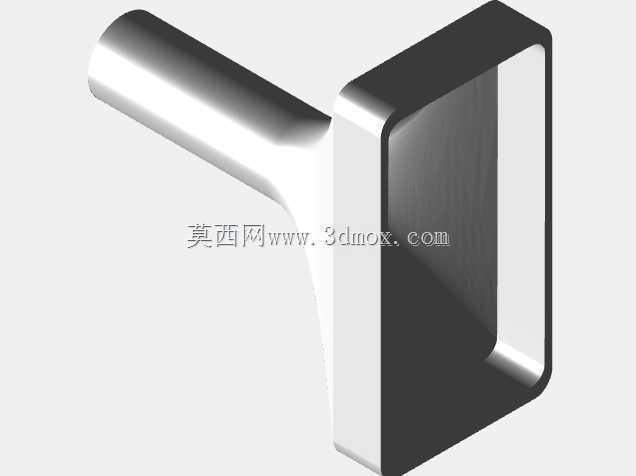

　　设计过程中首先对BFB1012EH鼓风机的出风口边界做了实测拟合，鼓风机端的接口采用与风机出风口完全贴合的嵌套结构，内壁做了0.2mm的拔模斜度，既可以保证套装时的顺畅度，又能通过过盈配合实现径向密封，不需要额外加装密封胶圈就可以避免高压热风从接缝处泄漏，减少风压损失。转接段的风道采用渐变式收敛设计，从风机端的矩形出风口平滑过渡到喷嘴端的标准圆形接口，过渡段的内壁曲率经过反复调整，避免出现直角转折造成的风阻激增，保证鼓风机输出的气流可以均匀、稳定地输送到前端喷嘴，不会出现局部风速过高导致的元件吹飞、受热不均问题。

　　安装边界方面，适配器整体轴向长度控制在合理范围内，不会因为加装转接件导致焊台热风手柄的重心过度偏移，长时间手持作业也不会出现明显的疲劳感；适配器外壁做了一圈限位凸台，安装时抵靠在鼓风机出风口端面即可完成轴向定位，不需要反复调整插入深度，装配一致性好。考虑到DIY焊台的使用场景多为个人工作室、电子爱好者工作台，作业过程中难免会出现轻微磕碰，适配器的壁厚做了针对性加强，转接段最薄处壁厚不小于1.8mm，采用常规耐高温工程塑料加工即可满足使用强度要求，不会因为日常拆装、轻微磕碰出现开裂变形。

　　喷嘴端的接口尺寸完全兼容市售常规850系列热风焊台的通用喷嘴，用户可以根据焊接需求直接更换不同口径的圆嘴、扁嘴、弯头喷嘴，不需要额外加工改造，大幅降低了DIY焊台的搭建门槛。风道内壁的表面粗糙度要求控制在Ra3.2以内，减少气流沿程阻力，保证热风输出的风压与风量匹配贴片元件拆焊、热缩管加热、小型塑料件热定型等不同作业的需求。在结构细节上，适配器与鼓风机连接的一侧做了对位缺口，对应鼓风机出风口的定位筋位，安装时只有对位正确才能完全插入，避免装反导致的风道错位，也能防止使用过程中适配器受风压影响出现转动移位。整个结构没有多余的装饰性设计，所有几何特征都服务于风道密封、气流平顺、安装便捷这几个核心需求，没有冗余结构，打印或者机加工的难度都很低，个人用户也可以轻松完成制作。实际装配测试中，该适配器安装后，热风从风机到喷嘴的风压损失控制在5%以内，连续工作半小时后，适配器外壁温度保持在安全范围内，不会出现过热烫手的问题，完全满足日常DIY焊接作业的使用要求。
