分体式控制线卷绕收纳线轴结构

在工业控制阀组的现场布线场景里，零散的控制信号线如果缺乏规整的收纳载体，很容易在设备检修、阀块拆装过程中出现线缆拉扯、绝缘层磨损、接线端松脱的问题，这类控制线卷轴就是针对阀组安装空间内的短线缆收纳需求设计的配套结构件。从实际使用场景来看，这类线轴主要适配气动阀、液压阀块上的短距离控制信号线，比如阀岛到单个电磁阀的信号连接线、位置反馈开关的引出线，这类线缆长度通常在0.5米到2米之间，不需要大型绕线盘，只需要紧凑的卷绕结构就能完成规整收纳，避免线缆在阀块周边杂乱堆叠，影响其他管路的排布和后期维护操作。

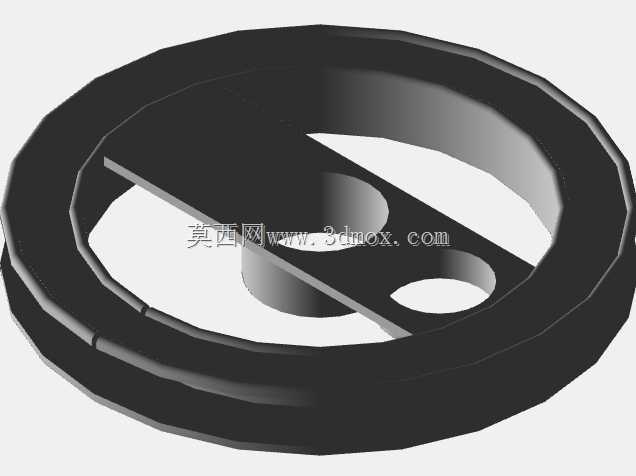

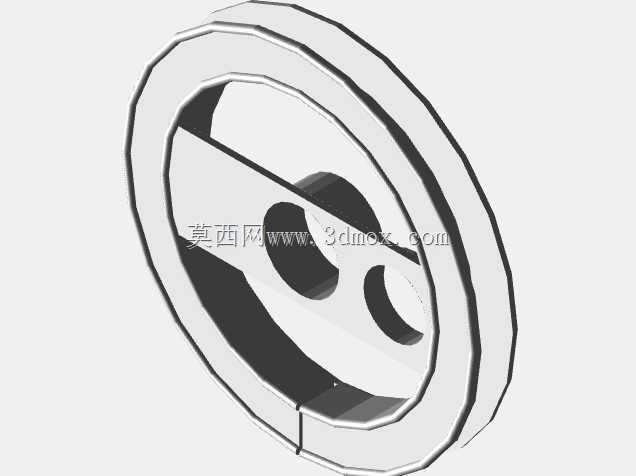

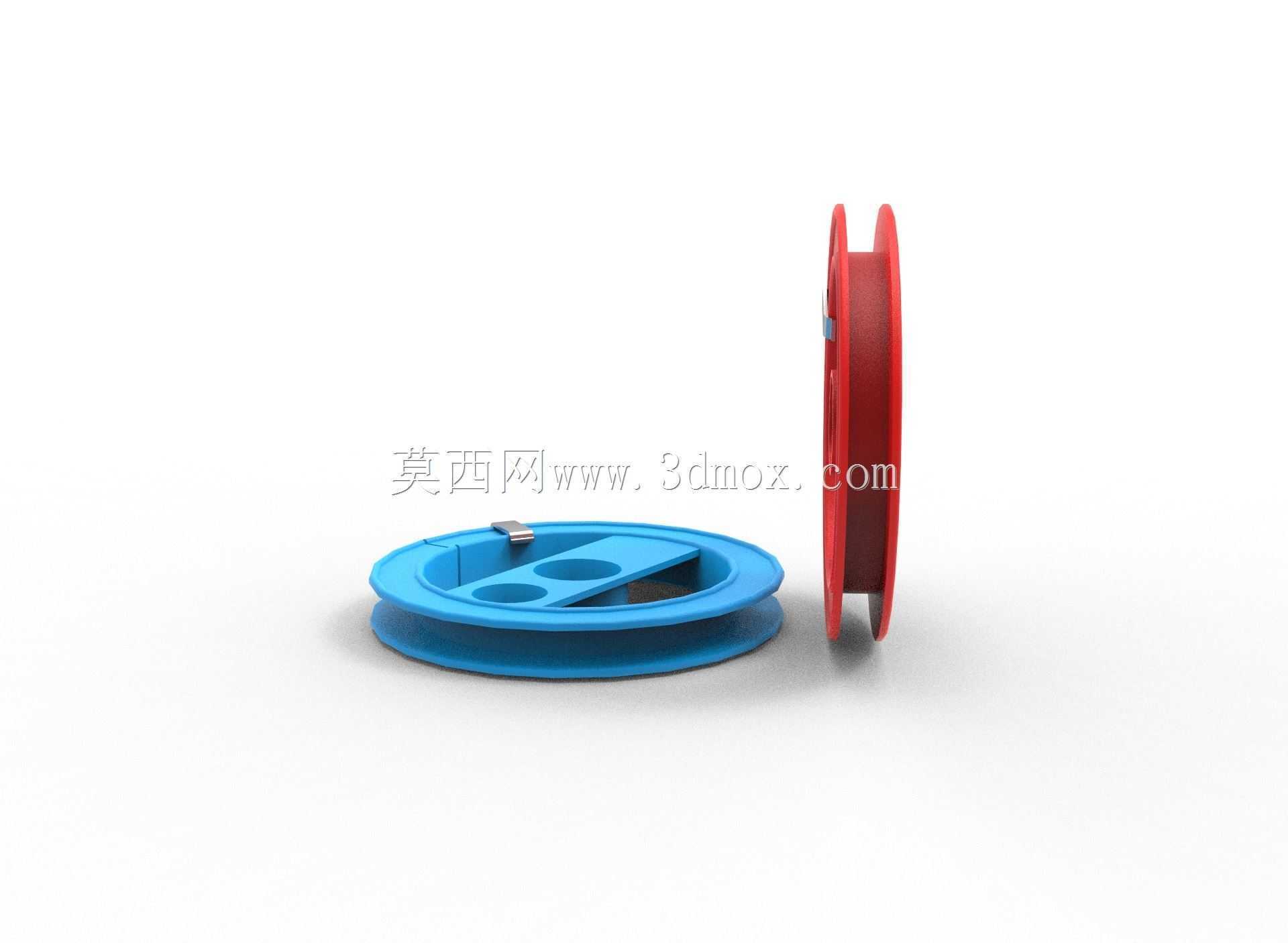

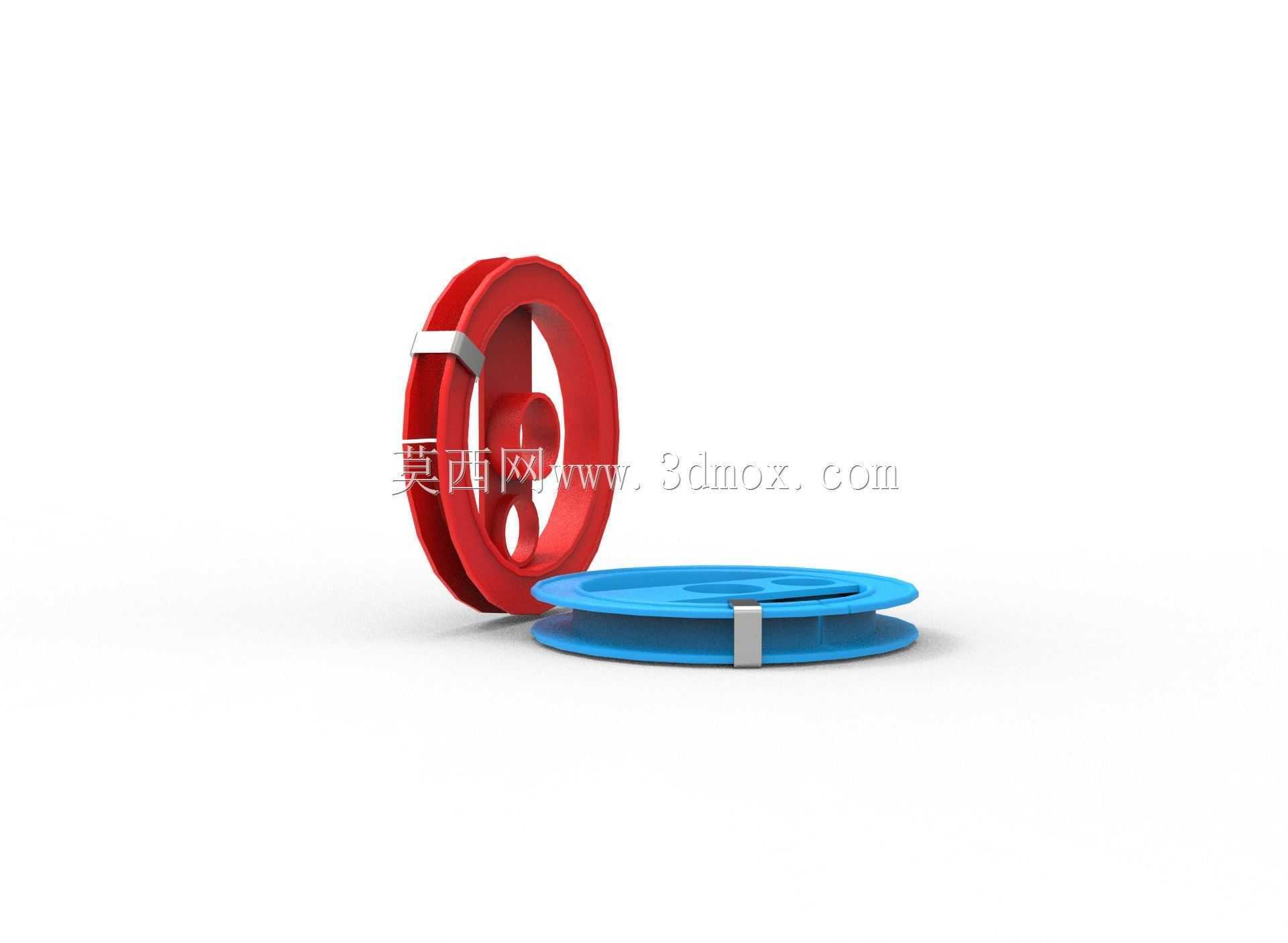

从结构设计思路来看，这款线轴采用分体式双色结构，上下两个盘体分别做了限位凸台和卡扣配合结构，不需要额外的紧固件就能完成拼合，拼合后中间的绕线柱直径经过测算，刚好匹配常规控制线缆的最小弯曲半径，避免卷绕过程中线缆出现死折，破坏内部铜芯或者屏蔽层。盘体边缘做了外翻的挡边，挡边高度刚好能容纳卷绕后3到5层的线缆，不会因为卷绕层数过多导致线缆从边缘滑出，同时挡边上预留了金属卡扣位，卷绕完成后可以用配套的金属扎带把线缆端头固定在挡边的卡槽里，避免运输或者设备震动过程中线缆松散开。

从安装边界和尺寸适配来看，单个盘体的外径控制在80mm以内，拼合后的整体厚度不超过30mm，这个尺寸刚好可以嵌入多数标准阀块的侧边安装间隙，不需要额外占用阀组的正面操作空间，盘体中心的安装孔做了阶梯式设计，既可以直接套在阀块上预留的定位柱上，也可以通过M4的螺丝穿过中心孔固定在安装面板上，适配两种不同的安装方式。盘体上还预留了两个异形的穿线缺口，线缆的两端可以分别从两个缺口引出，不需要把整根线缆完全从线轴上拆下来就能调整出线长度，现场调试的时候可以根据实际布线距离拉出合适长度的线缆，多余的部分始终卷绕在线轴上，不会散落在外部。

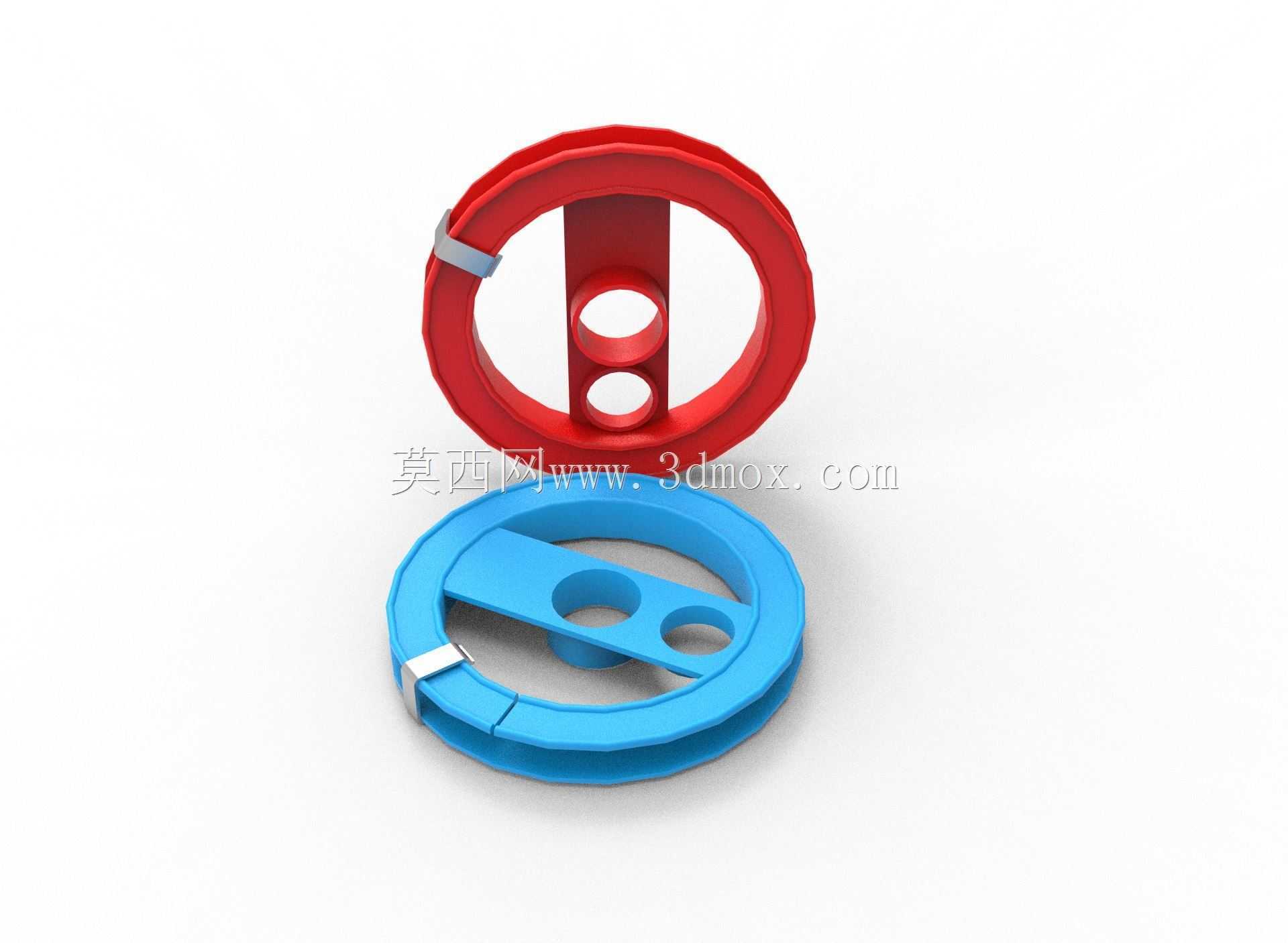

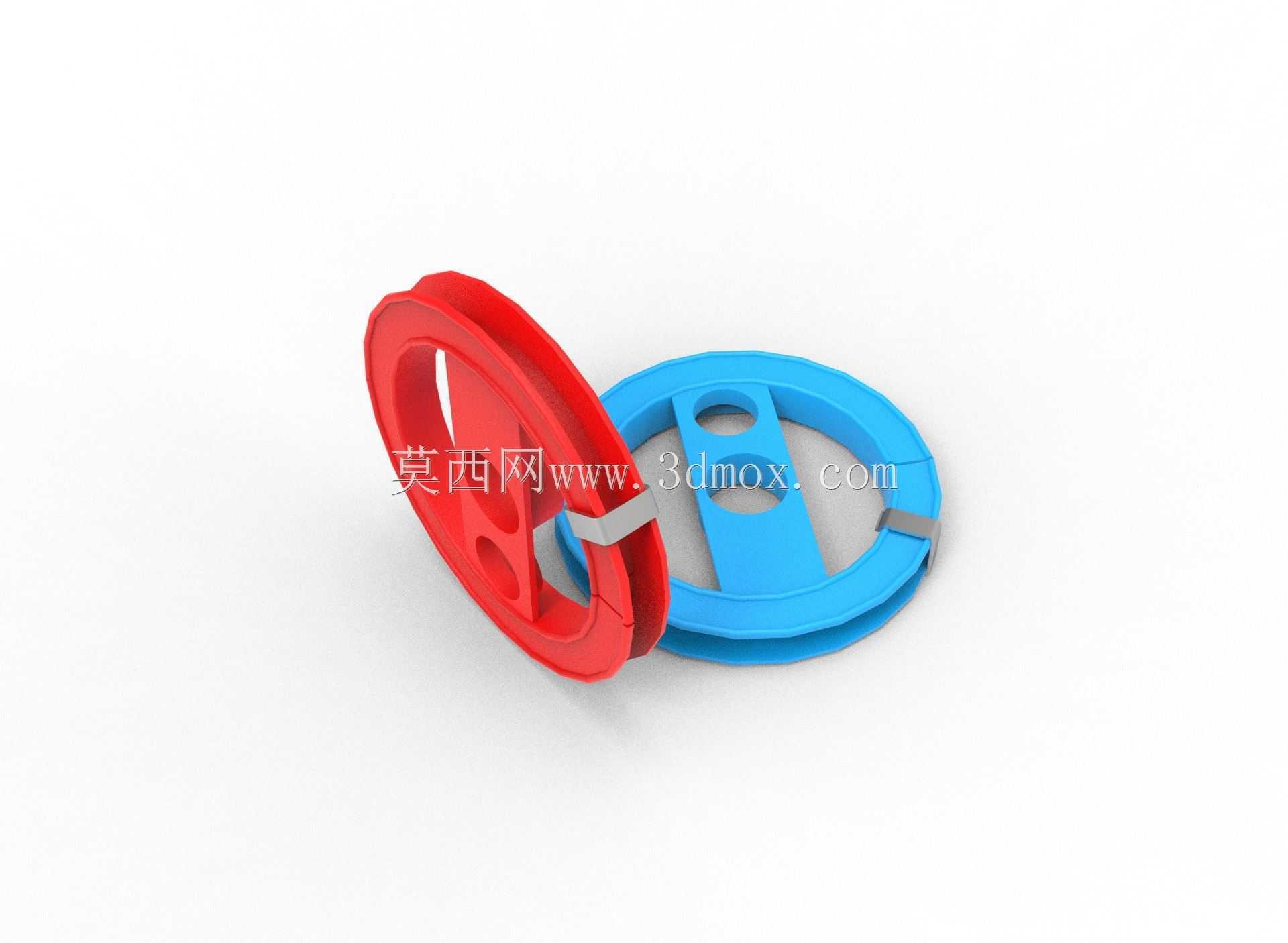

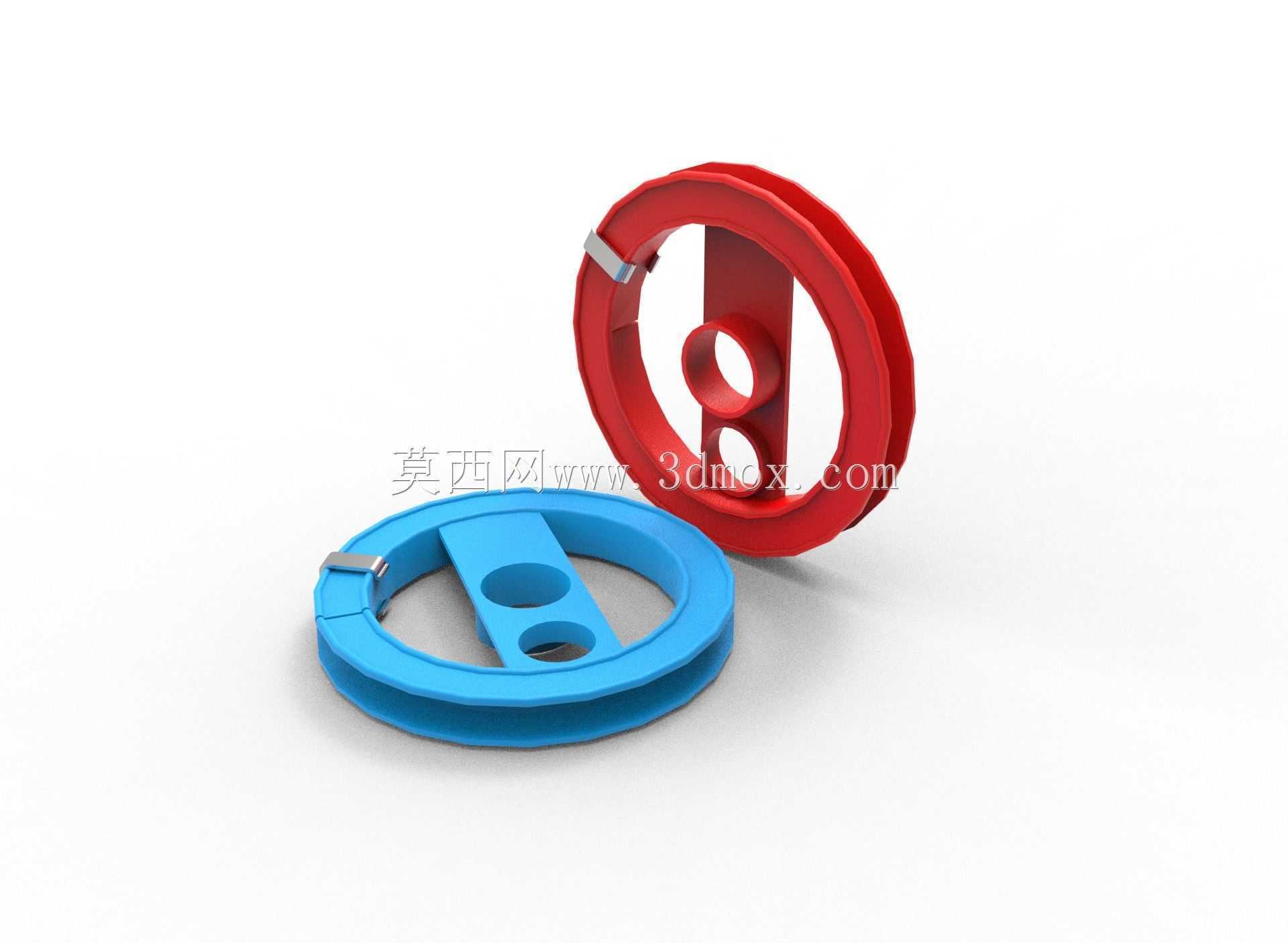

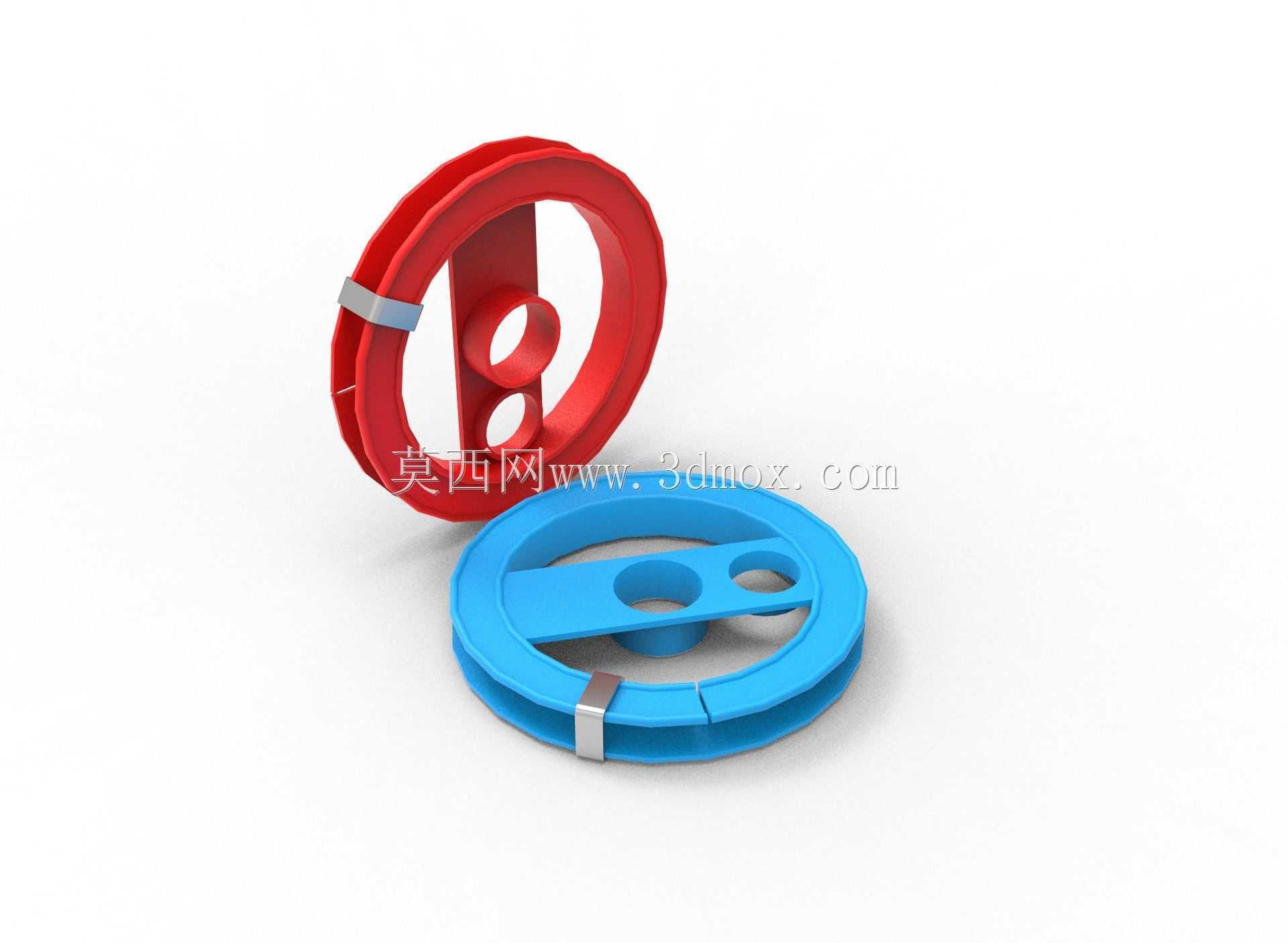

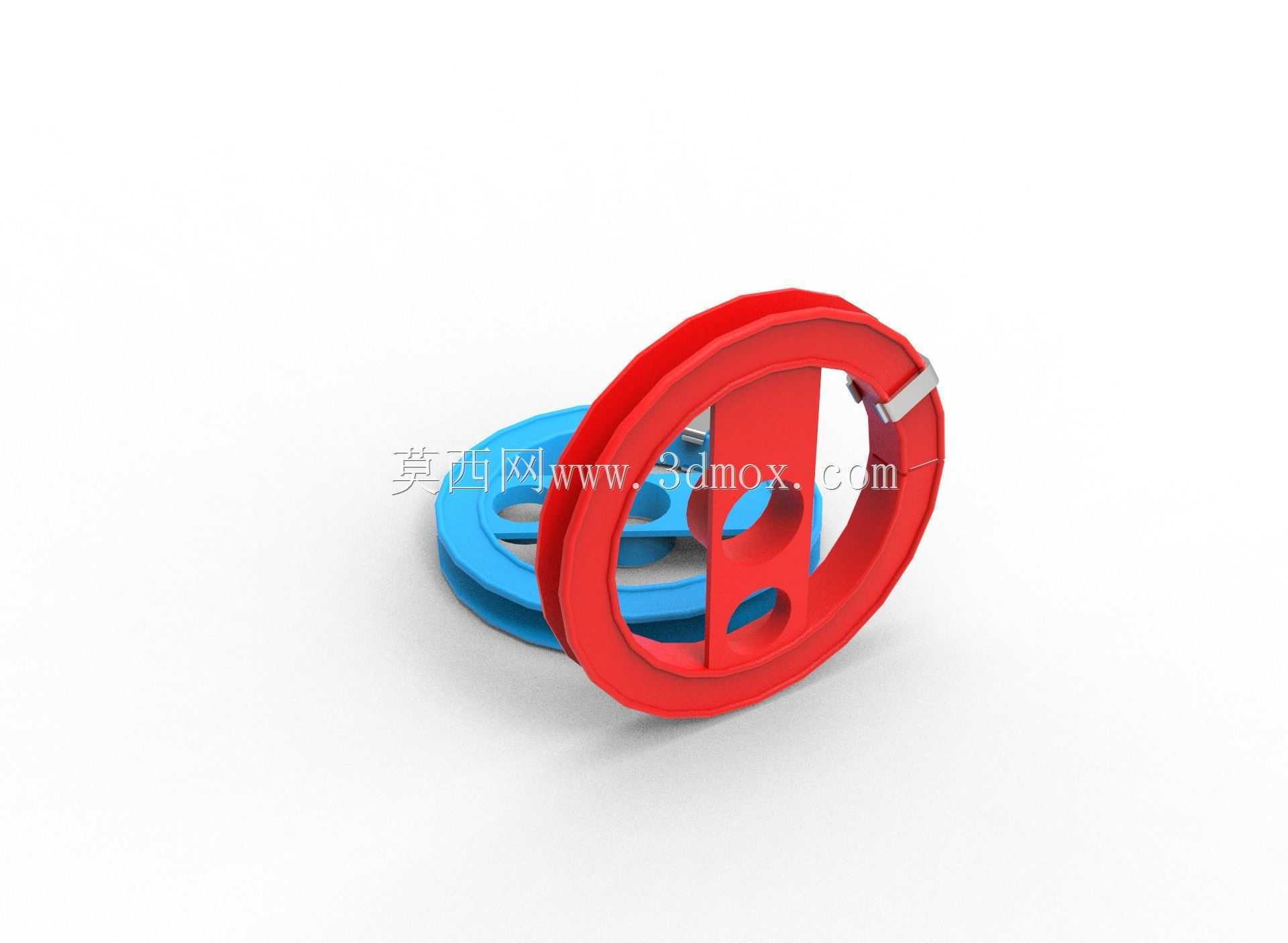

从功能特性上来说，这款线轴的两个盘体采用不同的颜色标识，实际装配的时候可以快速区分上下盘的安装方向，避免装反导致卡扣无法卡合，盘体表面做了圆角过渡处理，没有尖锐的棱角，不会在卷绕线缆的时候割破线缆的绝缘外皮，金属卡扣采用不锈钢材质，在车间多油污、多湿气的环境下也不会出现锈蚀，能长期保持固定力。和传统的一体式绕线轴相比，这种分体式结构不需要把线缆从端头穿入绕线柱，已经接好接头的成品控制线也可以直接卡在两个盘体之间完成卷绕，不需要提前拆接线头，大幅降低了现场布线的工作量，尤其是在设备改造、旧阀组更换的场景里，不需要重新制作线缆接头，就能完成原有零散线缆的规整收纳。

在实际选型适配的时候，需要注意线轴的绕线容量，这款结构的绕线柱有效长度是20mm，按照常规0.5平方毫米控制线缆的外径计算，最多可以卷绕1.8米左右的线缆，刚好覆盖阀块周边的布线距离，如果是更粗的屏蔽控制线，卷绕长度会相应缩短，选型的时候需要提前核算线缆的外径和总长度，避免出现卷绕后线缆超出挡边高度的情况。另外中心安装孔的定位台阶高度是5mm，固定的时候要注意安装面的平面度，如果安装面有凸起的焊点或者毛刺，会导致盘体拼合后出现缝隙，卷绕的时候线缆容易卡进缝隙里，安装前需要对安装面做简单的打磨清理。
