内六角驱动带法兰6mm螺纹嵌装连接件

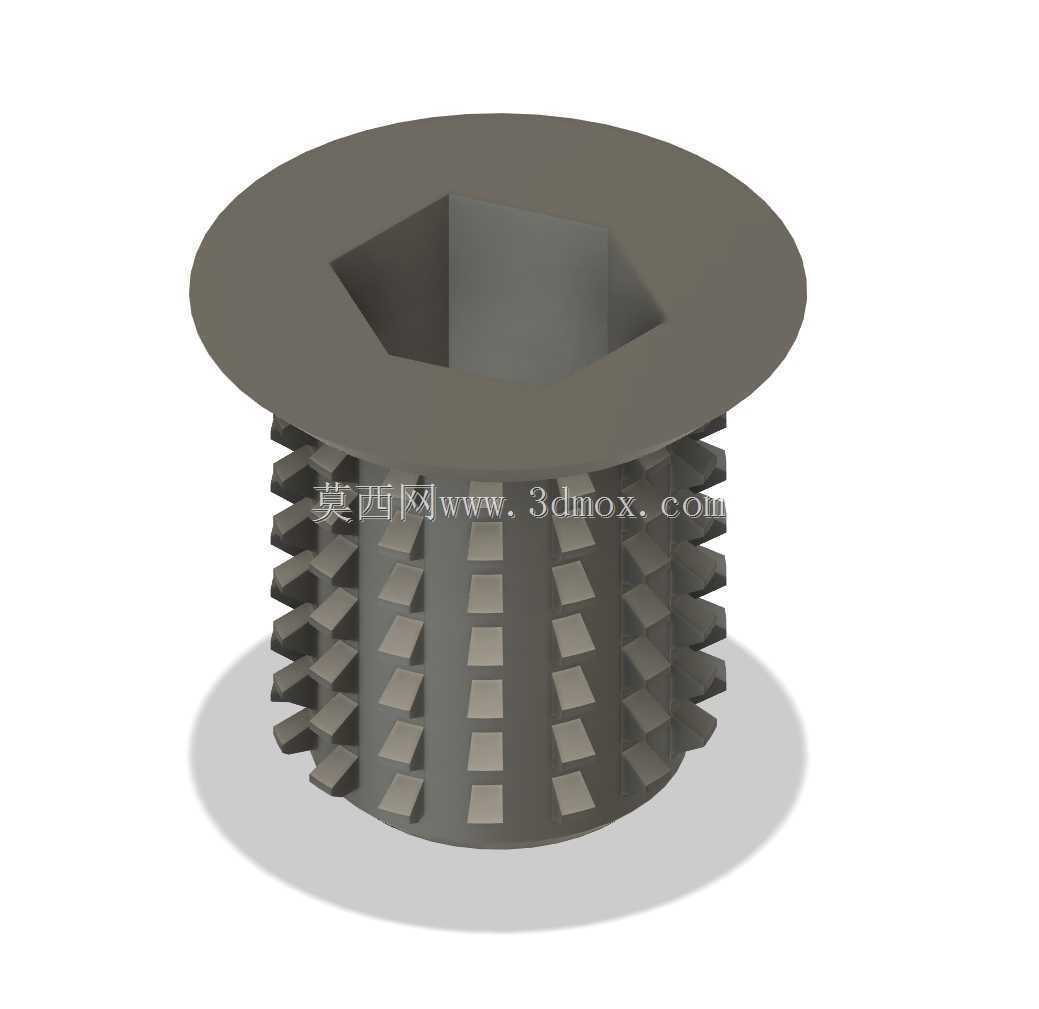

日常做薄壁件、注塑件、轻质合金基材的螺纹连接设计时，最头疼的问题就是基材本身强度不足，反复拆装几次螺纹就滑牙失效，尤其是仪器仪表、阀组集成这类需要频繁拆装维护的场景，螺纹孔的耐用度直接决定了整套设备的维护成本。这款带法兰的六角驱动螺纹插件，就是针对这类痛点设计的强化连接结构，和普通的直纹滚花嵌件不同，它的外侧采用了多圈交错的倒刺式卡齿结构，压入基材后能和周边材料形成多维度的机械咬合，不会因为温度循环、受力振动出现松脱转动的情况。

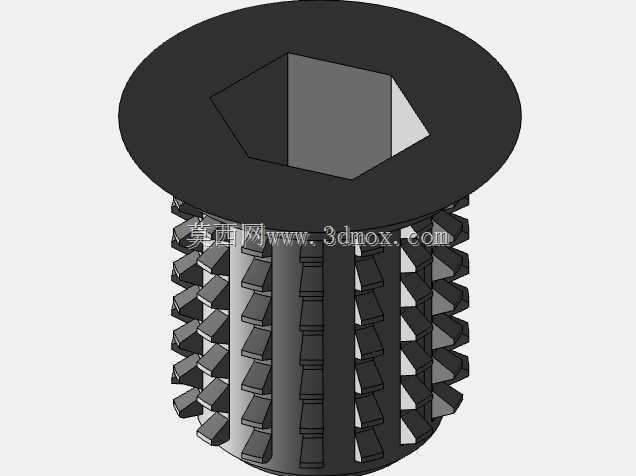

从结构细节来看，顶部的法兰边是设计里很实用的部分，压装到位后法兰面会完全贴住基材表面，一方面能控制插件的压入深度，避免压装过深导致基材背面凸起变形，另一方面法兰面能分散螺纹连接时的压紧力，避免软质基材表面被螺栓压溃。顶部的内六角驱动槽，适配标准内六角扳手，不管是压装过程中需要微调角度，还是后期需要拆卸更换插件，都能直接施力，不会像外滚花插件那样拆卸时只能硬撬破坏基材。

尺寸边界上，这款插件适配6mm规格的螺纹连接，法兰直径大于插件主体外径，压装前需要在基材上加工和主体外径匹配的安装孔，孔深要略大于插件主体的有效长度，保证法兰面完全贴合基材表面后，插件底部不会顶到安装孔的底面。外侧的卡齿是沿周向分层交错排布的，每一圈的卡齿都有微小的外倾角度，压入时卡齿会顺着安装孔壁滑入，不会刮下过多基材碎屑，反向受拉时卡齿会牢牢嵌入基材内壁，提供足够的抗拔脱力。

实际应用场景里，这类插件常被用在阀块的集成安装、仪器仪表的壳体连接、塑料气动元件的接口强化上，比如气动阀组的塑料阀座上，原来直接攻螺纹的话，接气管接头反复拆装两三次就会滑牙漏气，压入这款插件后，螺纹部分是金属材质，能承受至少几十次的反复拆装，外侧的卡齿和塑料基材结合紧密，不会因为气压波动出现松动。还有薄壁铝合金的仪表外壳，板材厚度只有2mm左右，直接攻螺纹的话有效啮合牙数不足，螺栓拧紧力矩稍大就会滑牙，压入这款插件后，有效螺纹啮合长度能达到插件主体的全长度，连接强度提升数倍。

设计建模的时候要注意几个细节，首先是内六角槽的深度要和标准扳手的插入深度匹配，不能太浅导致扳手打滑，也不能太深穿透法兰面影响密封；其次是外侧卡齿的倾角，一般控制在10到15度之间，倾角太小抗拔脱力不足，倾角太大压装时需要的压力过高，容易压裂脆性基材；还有法兰面和主体的过渡位置要做微小的圆角，避免压装时应力集中导致法兰根部断裂。另外插件的内螺纹精度要匹配常用的6g级外螺纹，保证和标准螺栓、接头的配合顺畅，不会出现卡滞或者间隙过大的问题。

和普通的铜质嵌装螺母相比，这款插件的法兰结构能提供更大的支撑面，适合需要密封的连接场景，法兰面和基材之间可以加装薄密封圈，避免连接位置出现泄漏；六角驱动的设计也比一字槽或者无驱动结构的插件更方便安装维护，尤其是在已经组装完成的设备上更换损坏的螺纹孔时，不需要完全拆解周边部件，只要用内六角扳手就能把旧插件旋出，再压入新的插件即可，维护效率提升很多。在做轻量化设计的时候，用这类插件替代厚基材攻螺纹的方案，能在保证连接强度的前提下大幅降低基材厚度，减少整体材料用量，不管是塑料件还是轻质金属件都能适用。
