九点位螺丝螺母组合安装固定板结构

在工业装配场景里，这类多点位紧固件安装板的应用覆盖范围极广，小到小型电控箱内部元件固定、气动回路阀组安装基座，大到自动化生产线旁的小型工装定位基板、检测设备的传感器安装承载板，都能见到这类结构的身影。很多一线装配人员在做小批量设备改造时，最头疼的就是零散紧固件的排布问题，要是没有统一的安装基准板，螺丝螺母的对位要反复调整，不仅装配效率低，后期维护拆换元件时，还容易因为孔位错位导致元件装夹受力不均，甚至出现长期震动后紧固件松脱的隐患。

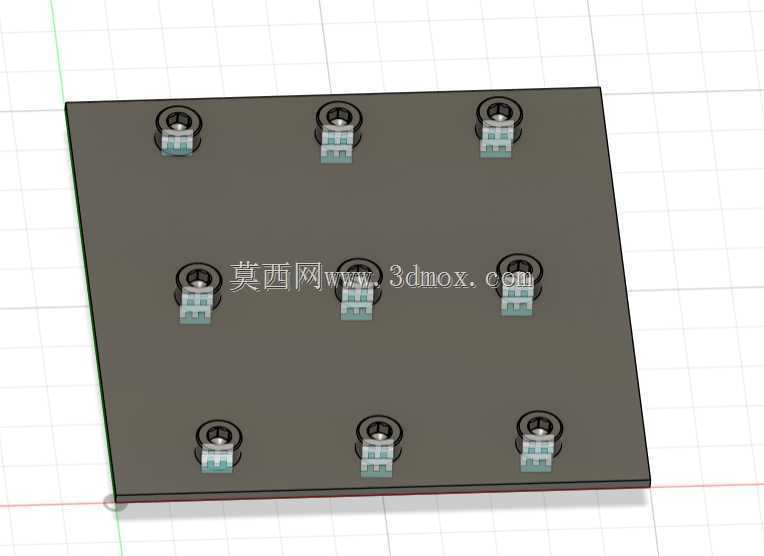

这款安装固定板采用方形平板作为基础承载主体，板面做了均匀的三行三列共九个安装点位排布，每个点位都集成了螺丝与配套螺母的预装定位结构，不需要现场额外搭配螺母的安装沉位，从结构设计上就规避了现场装配时螺母滑落、对位偏移的问题。做结构设计的时候，首先要考虑的是安装边界的适配性，平板的边缘预留了足够的安全距离，最外侧的安装孔位到板边的距离大于螺丝公称直径的两倍，既不会因为板边距离太小导致安装时扳手操作空间不足，也能避免长期受力后板边出现应力开裂的情况。

每个安装点位的结构都做了同轴度限位设计，螺丝穿入孔与螺母嵌装位保持严格同轴，螺母嵌装位做了止转结构，装配拧紧螺丝的时候，螺母不会跟着螺丝同步转动，不需要操作人员额外用工具固定螺母，单人就能完成全部点位的元件装夹作业。九个点位的排布间距经过统一测算，相邻点位的中心距保持一致，既可以满足单排三个独立小型元件的并排安装，也能跨点位装夹尺寸稍大的方形功能模块，适配不同尺寸规格的被装夹元件，不用因为元件尺寸变化重新加工安装孔位。

从实际使用的角度出发，平板的厚度选取兼顾了刚性与轻量化需求，在常规工业环境的震动工况下，板面不会因为紧固件的锁紧力出现翘曲变形，也不会因为板件过重增加安装基础的负载。每个螺丝的外露长度做了统一控制，锁紧后螺丝端部不会超出螺母下端面太多，避免安装后突出的螺丝端部刮擦线路或者其他相邻元件，也能减少现场作业人员被突出金属件划伤的风险。

在做这类板件的三维建模时，首先要确定基准坐标系，将平板的底面作为安装贴合基准面，所有孔位的位置尺寸都从这个基准面出发标注，保证加工时的尺寸精度。每个点位的螺母嵌装槽深度要和选用的螺母厚度匹配，不能过深导致螺母陷入板内无法有效锁紧，也不能过浅导致螺母突出板面，影响被安装元件的贴合平整度。螺丝的建模要还原真实的螺纹收尾结构，虽然三维装配时不需要做全螺纹的细节啮合，但要预留出足够的螺纹旋合长度，保证实际装配时的锁紧力符合机械设计的标准要求，一般来说螺纹旋合长度不小于螺丝公称直径的1.5倍，就能满足绝大多数常规工业场景的连接强度需求。

这类结构的设计核心是用标准化的排布降低现场装配的复杂度，不需要装配人员现场测绘打孔，拿到板件后直接对准预装点位就能完成元件固定，不管是新设备组装还是旧设备的改造升级，都能大幅缩短装配周期。另外，均匀排布的点位也让板件的受力更加均匀，当板面上安装多个重量相近的元件时，整个板的重心落在板面中心位置，不会因为重心偏移导致安装固定处出现单侧受力过大的情况，延长整个安装结构的使用寿命。在一些需要经常拆换元件的工位上，这种预装了紧固件定位结构的安装板，还能减少零散紧固件的丢失损耗，不用每次拆换元件都重新找配套的螺丝螺母，降低现场物料管理的压力。
