简易20mm规格L型折弯合页结构设计

这款20mm规格的L型折弯铰接件，日常在小型机电设备舱门、仪器仪表翻盖、轻型钣金防护壳、小型自动化设备检修口这类场景中应用十分普遍，作为实现两个部件绕固定轴相对转动的核心连接件，它不需要复杂的锁止结构，核心作用就是在保证两个连接部件转动自由度的同时，提供足够的安装固定强度，避免开合过程中出现连接松脱、错位的问题。

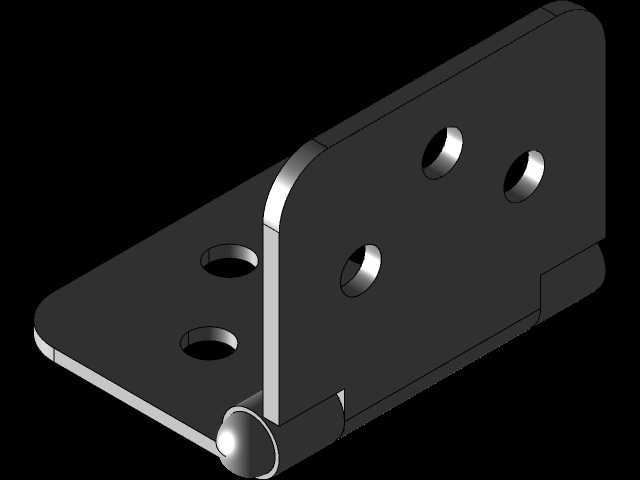

从实际使用的工况来看，这类小规格铰接件大多承受的是垂向的静载荷以及开合过程中的小幅交变载荷，不需要承担大吨位的承重需求，因此在结构设计上优先兼顾安装便捷性与转动顺滑度。整个部件采用一体化折弯成型的结构思路，两个互相垂直的安装翼板通过端部的卷边铰接结构实现转动连接，没有额外拼接的销轴固定座，减少了装配环节的零件数量，也避免了拼接位置容易出现的应力集中问题。卷边位置内置的销轴与两侧翼板的卷边结构采用间隙配合，转动间隙控制在0.1mm以内，既保证开合过程中没有明显的旷量，也不会因为配合过紧出现转动卡滞、异响的问题。

安装边界上，两个翼板的有效安装宽度为20mm，每侧翼板上都预制了两个沉头安装孔，孔位的中心距经过匹配常规小型设备的安装螺孔间距设计，适配M3-M4规格的沉头螺丝安装，沉头孔的深度刚好可以让螺丝安装后头部与翼板表面齐平，不会出现凸起干涉相邻部件的问题。翼板的边角位置做了R2的圆角处理，没有尖锐的冲切毛边，既避免安装过程中划伤操作人员，也不会因为应力集中导致翼板在受载时从边角位置出现开裂。翼板与铰接卷边的过渡位置做了小幅的加厚处理，这个位置是整个铰接件受力最大的区域，日常开合过程中所有的弯折力矩都会集中在这个过渡区域，加厚处理可以在不整体增加零件厚度、不额外提升零件重量的前提下，大幅提升这个位置的结构强度，避免长期开合使用后出现翼板变形、铰接位置松垮的问题。

从设计细节来看，两个翼板的开合角度可以达到0-180度的转动范围，能够满足绝大多数小型舱门、翻盖的全开需求，不会因为转动角度不足导致舱门无法完全打开，影响内部部件的检修操作。翼板的表面采用哑光氧化处理，既可以提升零件的防锈能力，适配车间、实验室等不同的使用环境，也不会因为表面过于光亮产生反光，干扰仪器仪表的操作视线。在实际选型匹配时，只需要确认安装面的尺寸是否匹配20mm的翼板宽度，以及安装位置的转动空间是否满足180度开合的需求，不需要额外做结构修改就可以直接安装使用，对于快速搭建小型设备样机、替换老旧设备上损坏的铰接件来说，能够大幅减少设计加工的周期。

这类铰接件的结构没有冗余的设计，所有的结构特征都服务于实际安装与使用需求：沉头孔避免安装干涉，圆角处理消除应力集中与安全隐患，卷边铰接结构减少装配零件数量，过渡区加厚提升结构强度，每一处设计都对应实际使用中可能出现的问题，没有为了外观增加不必要的造型特征，完全以实用功能为核心设计导向，非常适合轻型设备的转动连接场景使用。
