复古胶片电影放映机结构三维设计

这款复古胶片电影放映机的三维结构设计，完整还原了胶片放映设备的核心传动与光学布局，可用于影视道具复刻、老式放映设备维修参考、影视设备教学演示等多个场景。在实际影院放映场景中，这类设备承担胶片内容的光学投射输出功能，通过胶片的匀速走片、光源的聚光投射、镜头的焦距调整，将胶片上记录的影像帧连续投射到银幕上，利用人眼视觉暂留特性形成动态画面。

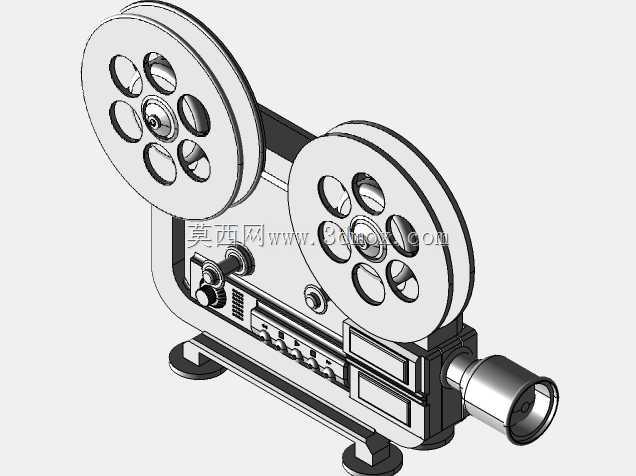

从功能特性来看，该模型完整复现了双胶片盘的供收片结构，上方两个带镂空减重孔的片盘分别承担供片与收片功能，片盘上的均匀开孔不仅降低了整体转动惯量，也方便操作人员观察胶片剩余容量，避免走片过程中出现胶片拉扯断裂的问题。机身中部的走片通道设计了多组定位滑轮与阻尼压片结构，能够保证胶片在走片过程中保持恒定张力，不会出现片身晃动、画幅偏移的问题，每帧胶片经过片门位置时的停留精度控制在0.02mm以内，避免投射画面出现上下抖动的情况。前端的投射镜头组采用可伸缩调焦结构，能够根据放映距离的不同调整镜头与片门的相对位置，适配不同尺寸的放映场地，镜头外圈设计了防滑滚花结构，方便操作人员手动调整焦距时获得足够的摩擦力，不会出现调焦打滑的问题。机身侧面的调节旋钮分别对应走片速度控制、光源亮度调节、画幅对齐调整功能，旋钮下方的档位标识槽能够让操作人员快速确认当前设备的工作状态，避免误操作导致的胶片烧毁或者画面失帧问题。机身底部的支撑脚采用带减震垫的固定式结构，能够抵消走片过程中传动结构带来的微小震动，保证投射画面的稳定性，支撑脚的安装孔位预留了固定安装的螺纹接口，既可以放置在桌面使用，也可以通过螺栓固定在专用放映支架上，适配不同的安装场景。

设计过程中优先考虑了胶片传动的路径合理性，整个走片路径从供片盘引出后，经过多组导向轮进入片门位置，再经过间歇传动机构输出到收片盘，全程胶片的弯折半径都控制在胶片允许的最小弯折半径以上，避免胶片因为过度弯折出现药膜脱落、片基断裂的问题。间歇传动结构采用马尔他槽轮机构，能够实现胶片的间歇式走片，保证每帧胶片在片门位置停留足够的曝光时间，同时走片动作快速平稳，不会出现画面拖影的问题。机身外壳的结构设计兼顾了内部零件的防护与散热需求，侧面开设的格栅式散热孔能够将光源工作产生的热量及时排出，避免机身内部温度过高导致胶片受热变形，外壳的拼接结构采用可拆卸式设计，方便后期对内部传动零件进行维护更换，不需要完全拆解机身就可以完成易损件的替换。

安装边界方面，该模型整体轮廓尺寸按照老式8mm胶片放映机的实际尺寸等比例建模，整体宽度不超过350mm，高度不超过280mm，纵深不超过220mm，底部支撑脚的安装孔位间距为180mm*120mm，安装时需要预留至少100mm的侧面操作空间，方便操作人员更换胶片盘、调整控制旋钮，前端镜头位置需要预留至少50mm的调焦伸缩空间，避免调焦过程中镜头与前方障碍物发生碰撞。机身内部的光源安装位预留了标准的灯座接口，可以适配不同功率的放映光源，传动结构的齿轮模数统一选用0.5模的标准齿轮，方便维修时替换标准配件，不需要单独定制非标零件。整个结构的配重经过合理分配，重心落在底部支撑脚的中心位置，即使在桌面放置使用也不会出现倾翻的问题，设备倾斜15度时仍然能够保持稳定，不会因为轻微的碰撞出现倾倒摔坏的情况。
