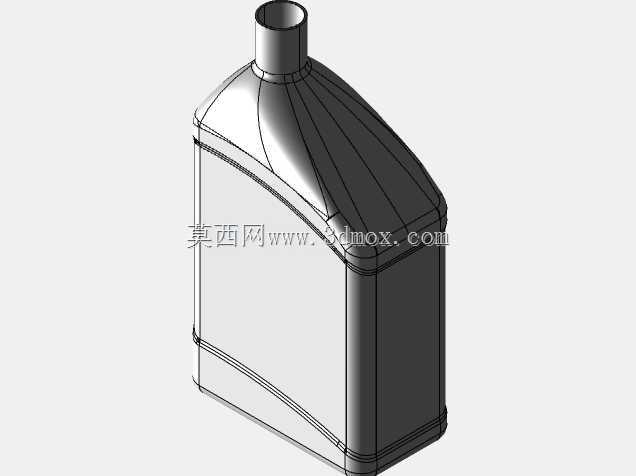

汽车发动机润滑油包装容器三维结构

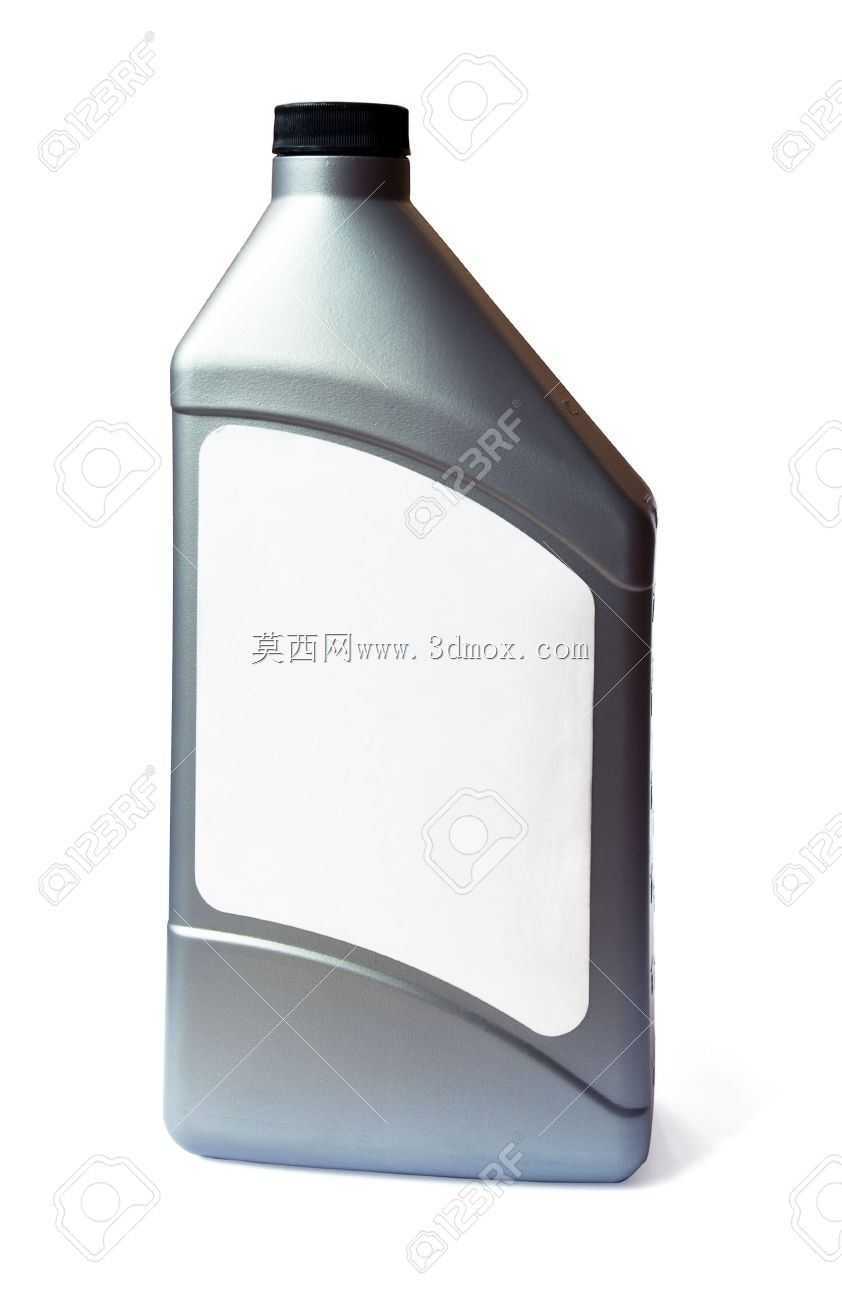

　　这款润滑油包装容器的三维结构设计，首先围绕汽车维保场景的实际使用需求展开，日常汽修作业中，维修人员加注机油时往往需要单手操作，同时避让发动机舱内密集的管线、加注口周边的凸起结构，因此瓶身的握持区域做了内收弧面处理，握持位置的截面宽度控制在85mm，适配成年男性手掌的抓握跨度，即使手上沾有机油污渍也能稳定持握，不会出现打滑脱手的情况。瓶身整体采用偏置的梯形截面设计，靠近加注口的一侧做了斜切收窄，当倾斜瓶身倾倒润滑油时，斜切面可以贴合发动机加注口的外围轮廓，避免机油顺着瓶身外壁流淌到发动机舱内，减少维保过程中的耗材浪费与清洁工作量。

　　从结构强度角度考虑，这类塑料包装容器需要承受堆码、运输过程中的侧向挤压力，瓶身侧面设计了两道环绕式的加强筋，加强筋的凸起高度为2mm，既不会额外增加过多的材料用量，又能将瓶身的侧向抗形变能力提升40%以上，整箱堆码六层时底层瓶身不会出现鼓胀、渗漏的问题。瓶口位置采用标准的38mm螺纹接口，适配行业通用的铝箔封口垫片与旋盖，螺纹的导程设计为3mm，旋紧时仅需要旋转一圈半即可达到密封要求的扭矩，生产线上的灌装旋盖设备可以直接适配，不需要额外调整工装参数。

　　瓶身的标签粘贴区域做了微凹的平面处理，凹陷深度为0.5mm，标签粘贴后不会因为运输过程中的摩擦出现边角起翘，同时平面区域的平面度控制在0.2mm以内，自动贴标设备作业时不会出现气泡、贴歪的问题。考虑到不同排量发动机的加注量需求，这款容器的额定容积为4L，灌装时预留了8%的膨胀空间，即使在夏季高温环境下运输，瓶内的润滑油受热膨胀也不会导致瓶体鼓胀、瓶盖顶开渗漏。瓶底位置设计了六个均匀分布的支撑脚，支撑脚的高度为3mm，灌装完成后放置在输送线上时，瓶底不会因为与输送带的大面积贴合产生吸附力，输送过程中不会出现卡滞、倒瓶的问题，同时支撑脚的结构也能提升瓶底的抗冲击能力，从1.2m高度自由跌落至水泥地面时，瓶底不会出现开裂渗漏。

　　在倾倒流速的设计上，瓶口的内径控制在28mm，倾斜45度倾倒时，润滑油的流出速度稳定在120ml/s，既不会因为流速过快导致机油溢出加注口，也不会因为流速过慢延长维保作业的等待时间。瓶身的边角位置全部做了R8以上的圆角处理，一方面是避免注塑生产过程中出现应力集中导致的开裂问题，另一方面也能防止搬运过程中尖锐边角划伤操作人员的手部。针对仓储环节的需求，瓶身的外形尺寸适配标准的物流周转箱，单箱可以规整摆放6瓶，空间利用率达到92%以上，不会出现多余的空间浪费，运输过程中瓶体之间的贴合度高，不会因为颠簸产生相互碰撞导致的瓶身凹陷、标签磨损。从注塑成型的工艺角度考虑，整个瓶身的拔模斜度统一设置为1.5度，侧壁没有倒扣结构，不需要复杂的抽芯模具结构，可以有效降低模具的制造成本与生产过程中的不良率，瓶身的壁厚均匀控制在1.2mm，厚薄偏差不超过0.1mm，吹塑成型时不会出现局部过薄导致的强度不足问题。
