内六角带标识螺纹紧固连接件结构设计

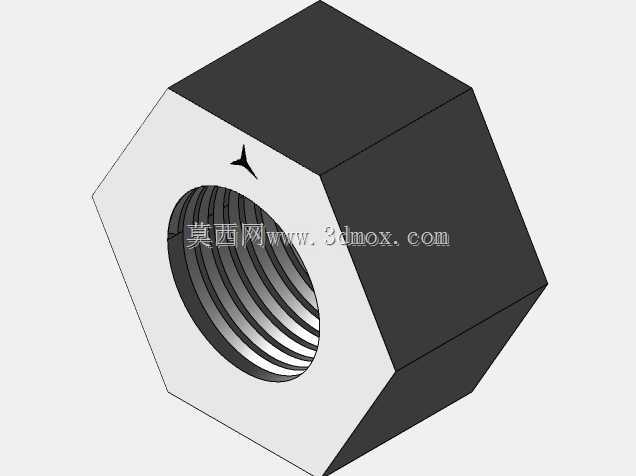

在各类机械装配、管路连接、设备运维场景中，螺纹紧固是应用最广泛的可拆卸连接形式，六角类紧固件凭借受力均匀、装拆便捷的特性，覆盖了从民用五金到重型工业设备的绝大多数紧固需求。本次呈现的六角内螺纹连接件，在常规六角螺母的结构基础上做了细节优化，适配有定向标识需求的装配场景。

从实际应用场景来看，这类带端面标识的六角螺母，多用于阀门阀块集成安装、仪器仪表紧固件排布、液压阀组装配等对紧固件安装朝向有明确要求的工位——在这类密集排布的阀组安装中，统一的标识朝向能够帮助运维人员快速排查紧固件是否存在漏装、错装、松动移位的问题，避免常规无标识螺母在密集排布时难以逐一核对安装状态的痛点。在实际工况中，这类紧固件需要承受管路介质带来的交变振动、温度循环带来的热胀冷缩应力，因此螺纹配合精度、端面贴合度直接决定了连接可靠性。

从功能特性上看，该连接件采用标准六角外形，六个受力面的平面度控制在常规装拆公差范围内，适配普通开口扳手、套筒扳手的通用装拆工具，不需要定制专用工装，现场运维时可直接使用常规工具完成装拆作业。内螺纹采用标准公制粗牙螺纹设计，牙型角60度，螺纹小径、中径公差按照通用紧固级精度控制，能够与对应规格的外螺纹螺栓、螺柱形成稳定配合，螺纹啮合长度满足常规紧固所需的受力要求，避免螺纹啮合不足导致的滑牙、脱扣风险。螺母的两个端面均做了平面度处理，与被连接件贴合时能够保证足够的接触面积，降低接触面压，避免长期受压后端面凹陷导致的预紧力流失。端面的三角形标识采用凹陷式设计，不会突出螺母端面，不会影响螺母与被连接件、垫圈的贴合效果，标识深度控制在不削弱螺母端面结构强度的范围内，不会因为标识加工导致端面出现应力集中点。

从设计思路上，建模时首先确定螺纹规格对应的六角对边、对角尺寸，按照通用紧固件的外形比例确定螺母整体厚度，保证六角部分的受力壁厚满足强度要求——六角的棱角处做了微小的倒角处理，既能够去除加工毛刺，也能避免装拆时棱角划伤操作人员，同时在扳手卡入时起到导向作用。内螺纹部分采用真实牙型建模，还原螺纹的螺旋升角、牙顶牙底的圆角过渡，能够直观呈现螺纹啮合时的接触状态，在做装配干涉检查时，可以精准判断螺纹旋合过程中是否存在干涉，也能用于后续的有限元受力分析，模拟预紧力作用下螺纹牙的受力分布、螺母整体的应力变形情况。端面标识的位置选在六角端面的平面区域，避开内螺纹的边缘位置，保证标识加工不会破坏螺纹部分的结构强度，标识的尺寸足够醒目，在常规的安装视距下能够清晰辨识朝向，同时不会因为标识过大占用过多端面面积，影响端面的贴合效果。

从安装边界来看，该螺母的六角对边尺寸决定了装拆时所需的扳手空间，在做布局设计时，需要在螺母周围预留至少大于六角对角尺寸2mm的操作空间，保证套筒或扳手能够顺利卡入，不会与周围的其他零件、管路产生干涉。螺母的厚度方向安装空间需要满足螺母厚度加上垫圈厚度、预留螺纹旋出余量的要求，保证螺栓旋入后螺纹啮合长度达到设计要求，同时不会出现螺栓顶到其他结构的问题。在与被连接件贴合时，若被连接件为非平面结构，需要搭配对应规格的平垫圈使用，增大接触面积，避免螺母压伤被连接件表面，在存在振动的工况下，可搭配防松垫圈或螺纹胶使用，提升连接的防松性能。建模时还原了螺母的所有细节特征，包括端面倒角、螺纹牙型细节、标识特征，可直接用于装配仿真、工装设计、装配工艺指导等场景，帮助设计人员在布局阶段提前验证安装空间、装拆可行性，减少实际生产装配时出现的干涉、工具无法操作等问题。
