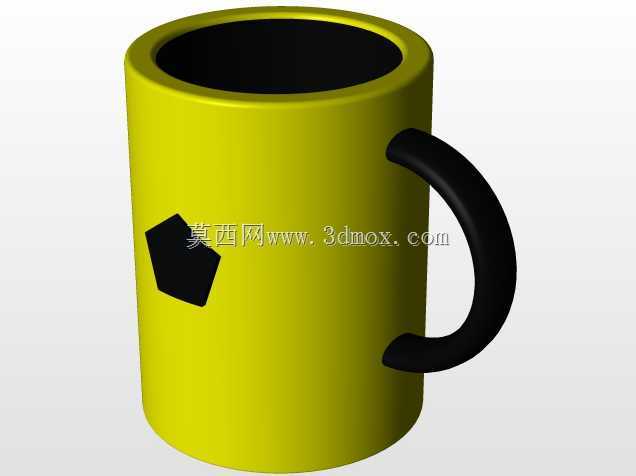

带五边形装饰的带柄马克杯结构设计

　　日常使用的带柄饮水杯，在民用消费场景、办公场景、餐饮服务场景都有极高的普及度，这类看似结构简单的日用品，在三维结构设计阶段需要兼顾握持手感、盛装稳定性、放置防滑性、成型工艺可行性多个维度的要求，不能只做外观曲面的堆砌。从结构设计的角度拆解这款带柄马克杯，首先要明确杯体的核心功能边界：作为常温饮品的盛装容器，杯体内部需要形成连续无断点的封闭容腔，容腔深度与杯口直径的比例控制在1.2:1左右，这个比例既可以避免盛装液体时因杯身过深导致清洗困难，也能防止杯口过宽造成液体洒出，同时适配常规杯刷的伸入尺寸，满足日常清洁的使用需求。

　　杯壁的厚度设计采用等厚加局部加强的思路，直筒段杯壁保持均匀壁厚，避免注塑或者陶瓷烧结过程中出现壁厚不均导致的缩痕、变形问题，杯口位置做一圈加厚卷边结构，一方面提升杯口与唇部接触的触感，另一方面强化杯口的结构强度，避免日常使用中磕碰导致的杯口崩裂、缺口问题。杯身外侧的五边形装饰结构，采用与杯身一体成型的下沉式设计，装饰面与杯身外壁的高度差控制在1.5mm以内，这个尺寸既可以保证装饰图案的视觉辨识度，又不会因为凸起过高导致日常握持时产生硌手的异物感，同时不会在杯体内壁形成对应的凸起，保证容腔内壁光滑无清洁死角。杯柄的结构设计是这类带柄杯的设计重点，首先要确定握持空间的边界：杯柄与杯身外壁之间的净空距离需要满足成年人四指伸入的尺寸要求，也就是净空宽度不小于35mm，避免手指较粗的使用者无法顺利穿入握持；杯柄的截面采用椭圆形设计，长轴沿握持施力方向布置，相比圆形截面可以提升握持时的摩擦力，减少端取盛满液体的杯子时出现打滑的概率；杯柄与杯身的连接位置做了大圆角过渡，避免连接处出现应力集中，防止杯子不慎掉落时杯柄从根部断裂，同时过渡圆角的设计也能消除连接处的清洁死角，避免污渍长期堆积在接缝位置。

　　杯底的设计需要考虑放置稳定性，杯底外圈做一圈宽度3mm的接触环面，环面的平面度公差控制在0.2mm以内，保证杯子放置在平整桌面时不会出现晃动，接触环内侧做内凹设计，减少杯底与桌面的接触面积，既可以避免杯底与桌面之间形成负压导致拿起时产生吸附感，也能减少杯底划痕对放置稳定性的影响。从应用场景的适配性来看，这款杯子的直筒外形可以适配绝大多数车载杯架、桌面杯垫的尺寸边界，杯身外径控制在80mm以内，满足常规杯架的直径适配要求，整体高度控制在100mm左右，不会因为过高导致重心偏上，提升端取和放置时的稳定性。

　　在建模过程中，杯身的回转曲面采用旋转特征生成，保证容腔和外壁的同轴度，杯柄采用扫掠特征生成后与杯身做布尔合并，连接处的圆角过渡需要逐段调整曲率，保证曲面顺滑无突兀折角，五边形装饰特征采用拉伸切除或者凸起的方式与杯身整合，所有棱边都做R0.5mm的小圆角处理，避免锐边划伤使用者。这类日常用品的结构设计不需要复杂的传动或者运动机构，但每一处尺寸的确定都需要结合实际使用的人体工学要求、加工工艺要求、耐用性要求，不能仅凭视觉效果随意设定参数，比如杯柄的倾斜角度需要匹配人手自然握持时的手腕角度，让使用者端取杯子时手腕保持自然放松的状态，减少长时间握持的疲劳感；杯身的重量控制也需要纳入设计考量，空杯重量控制在150g以内，盛满300ml液体后的总重量不超过450g，符合普通人单手握持的舒适负重范围。
