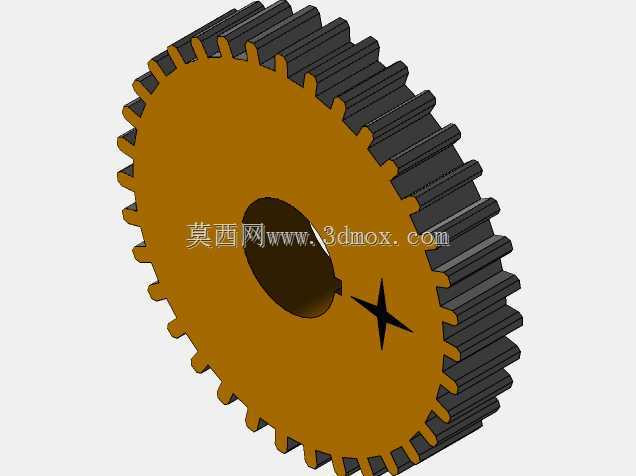

带键槽星形定位孔直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础动力传递零件，日常在轻工输送设备、小型机床进给机构、阀门驱动装置、仪表传动模组里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，非常适合中低速、载荷平稳的传动工况。从结构设计来看，这款齿轮采用了标准渐开线齿形，齿顶、齿根都做了符合通用机械标准的圆角过渡，能有效降低齿根位置的应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题；轮齿的齿向公差、齿形公差都按通用传动级精度控制，啮合时的侧隙控制在合理区间，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小出现卡齿、运转发热抱死的问题。

　　轮毂部分的设计很有特点，中心安装孔除了常规的圆形轴孔之外，还加工了标准平键键槽，同时在孔侧设计了星形定位结构，这种组合定位的方式，相比单一键槽连接，能大幅提升轴与轮毂的周向固定可靠性，即使在频繁正反转的启停工况下，也不会出现轴孔相对滑移、键槽滚键的问题，星形结构的四个定位边还能起到安装周向定位的作用，装配时不需要反复调整相位，能有效缩短现场装配的调校时间。在安装边界方面，这款齿轮的轮毂厚度与齿宽保持一致，端面没有额外的凸台结构，安装时可以直接贴紧轴肩定位，不需要额外加工轴用挡圈的卡槽，支撑轴的轴段长度只要和齿宽尺寸匹配即可，不会出现轴向窜动的问题；齿轮的外径、齿根圆直径都按标准模数系列设计，配对齿轮只要模数、压力角、齿数匹配即可正常啮合，不需要做额外的齿形修形，适配性很强。

　　实际选型使用时需要注意，这款齿轮适合在环境温度-10℃到60℃、无强腐蚀介质的工况下运行，润滑方式可以采用脂润滑或者低速油浴润滑，如果用在转速超过1000r/min的工况下，需要额外校核齿面接触强度和齿根弯曲强度，避免出现齿面点蚀或者轮齿折断的问题。从建模逻辑来看，这款齿轮的建模过程完全遵循机械加工的工艺顺序，先绘制齿坯的回转轮廓，通过回转命令生成基础齿坯实体，再通过渐开线方程生成单个齿的齿廓曲线，阵列后完成轮齿的切除，最后加工中心孔、键槽和星形定位结构，所有特征的建模顺序和实际车削、滚齿、插键槽的加工工序完全对应，导出的工程图可以直接用于生产加工，不需要做额外的特征调整，模型的所有尺寸都做了参数化关联，修改模数、齿数、齿宽、轴孔直径等参数时，可以直接生成新规格的齿轮模型，能大幅缩短同系列零件的设计周期。

　　在实际设备装配场景中，这类直齿轮经常和其他齿数的同模数齿轮配对组成齿轮组，实现固定速比的减速或者增速传动，比如在小型阀门的电动执行机构里，就会用多组这类直齿轮组成减速齿轮系，把电机的高转速低扭矩输出转换成低转速大扭矩的阀杆驱动动力，带动阀块完成开关动作；在小型输送线的驱动端，这类齿轮也会和链轮、带轮配合，把电机的动力传递到输送辊筒上，带动输送线平稳运行。
