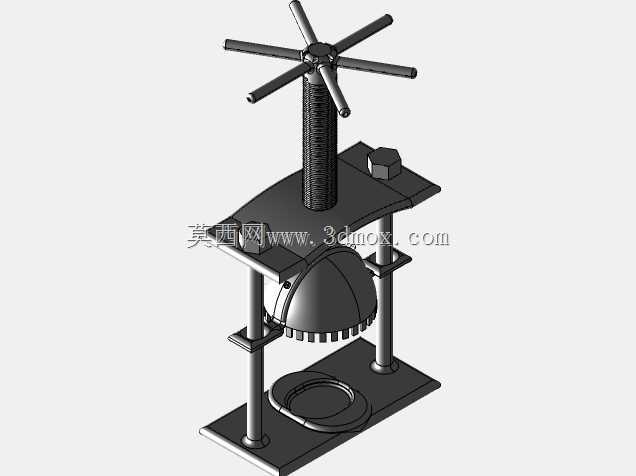

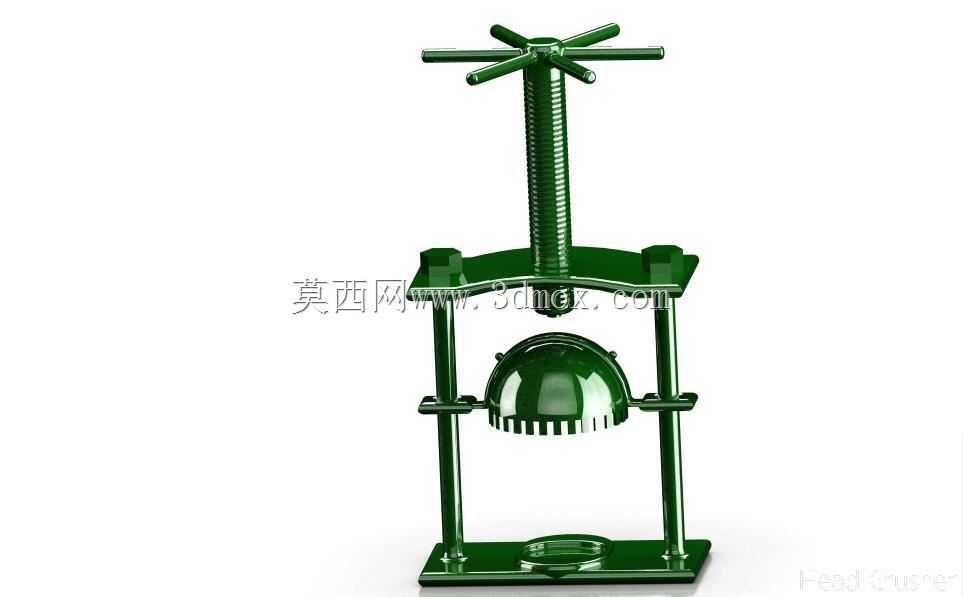

这套手动螺旋挤压装置采用立式双导柱支撑结构,核心传动为梯形螺旋副,顶部设置十字形操作手轮,通过转动手轮带动螺杆做垂直方向的直线进给,螺杆下端连接半球形带齿压头,底座对应位置设置半球形定位凹槽,压头与凹槽的齿形边缘相互契合,可在进给过程中对放置于凹槽内的物体施加均匀的周向挤压力,实现破碎、挤压变形的作业效果。
从实际应用场景来看,这类结构最初的设计定位是中世纪的刑罚装置,依靠人力驱动螺旋副获得极大的机械增益,无需额外动力源即可输出数倍于人力的挤压力,在无动力辅助的场景下即可完成对硬质物体的挤压破碎作业;抛开其历史用途,这套螺旋挤压的结构逻辑在现代小型手动压榨设备、坚果破壳设备、实验室样品压制工装中仍有大量同源应用,其核心的螺旋增力、双导柱导向的结构形式,是手动压力类设备最经典的结构方案之一。

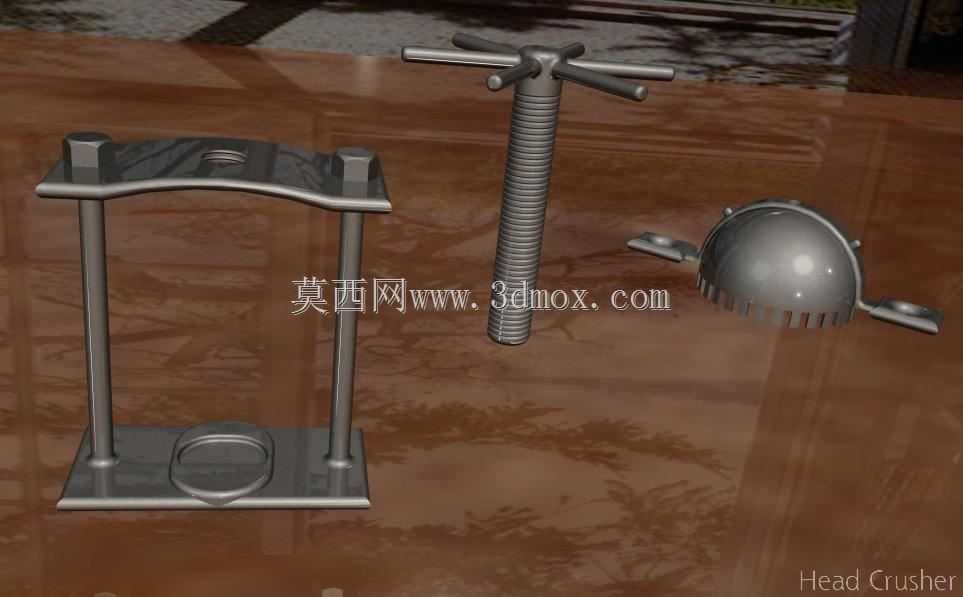

结构设计层面,两根平行的立式导柱对称分布在螺杆两侧,上端与顶部的螺杆支撑座刚性连接,下端与方形底座通过过盈配合加定位销固定,形成稳定的门式框架结构,可承受挤压作业时的径向分力,避免螺杆受侧向弯矩出现卡滞或变形;顶部的十字手轮采用辐射式四杆结构,操作时可根据所需压力大小选择不同的力臂位置,大压力作业时握持手轮外端可获得更大扭矩,空载快进时可握持手轮根部提升操作效率。压头部分的半球形齿状结构采用等间距分布的矩形齿,齿顶做小圆弧过渡,既可以保证挤压时的咬合力,避免被压物体打滑偏移,也能减少应力集中,提升压头的使用寿命;底座的凹槽与压头同轴度公差控制在0.1mm以内,保证压头下行时可完全嵌入凹槽,无偏载磕碰。
安装边界方面,整套装置的底座为方形平板结构,四个角可通过螺栓固定在工作台面,安装时需保证底座平面的水平度误差不超过0.2mm/m,避免导柱倾斜导致螺杆进给卡滞;整体高度方向的操作空间需预留至少1.2倍的装置总高,保证手轮转动时无上部遮挡,两侧操作空间需预留至少200mm的余量,方便操作人员转动手轮时不受周边物体干涉。螺杆的行程设计覆盖了从压头完全抬起至完全压入凹槽的全范围,行程限位依靠导柱上的可调挡圈实现,可根据被压物体的尺寸调整最大下压量,避免过度挤压导致结构损坏。
从结构受力角度分析,双导柱的截面尺寸经过受力校核,可承受最大挤压力下的弯曲变形,变形量控制在0.05mm以内,保证压头与凹槽的同轴度始终处于设计公差范围内;螺杆采用梯形螺纹,相比普通三角螺纹拥有更好的传动效率和承载能力,同时具备一定的自锁性能,当停止转动手轮时,螺杆可在任意位置锁止,不会因挤压力反作用出现回退,保障操作过程的安全性。压头与螺杆下端采用快拆式连接结构,可根据不同的作业需求更换不同形状的压头,拓展装置的适用场景,比如更换平压头可完成平板类零件的压装作业,更换尖齿压头可完成硬质物料的破碎作业。
这套结构的建模过程中,重点需要保证螺旋副的螺纹配合间隙、导柱与支撑座的同轴度、压头与底座凹槽的配合精度,这些配合公差直接影响装置的实际操作手感和受力状态;建模时可先搭建门式框架的基准骨架,以底座中心为原点建立装配坐标系,依次完成导柱、顶部支撑座、螺杆、手轮、压头的零件建模与装配,装配过程中需做全局干涉检查,重点验证螺杆全行程进给时,压头与导柱、底座之间无运动干涉,手轮转动时与周边结构无磕碰。
