农用枝叶切碎处理机架结构设计

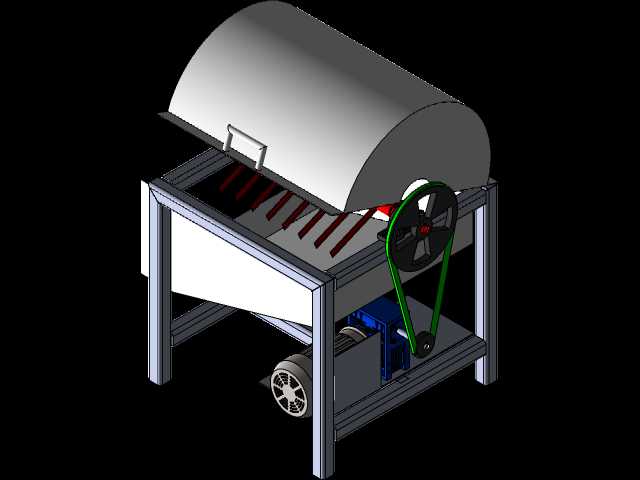

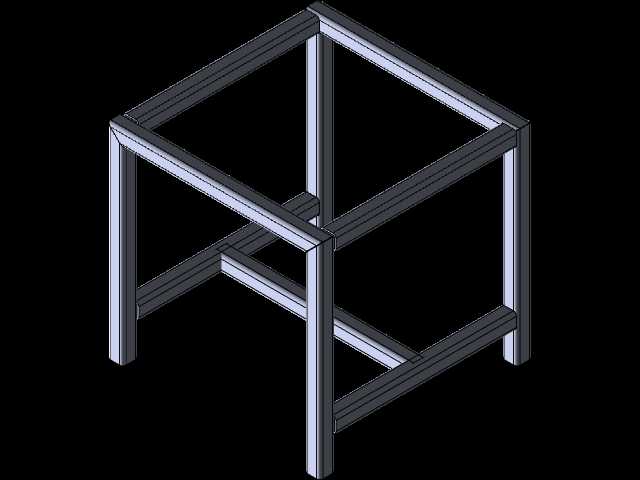

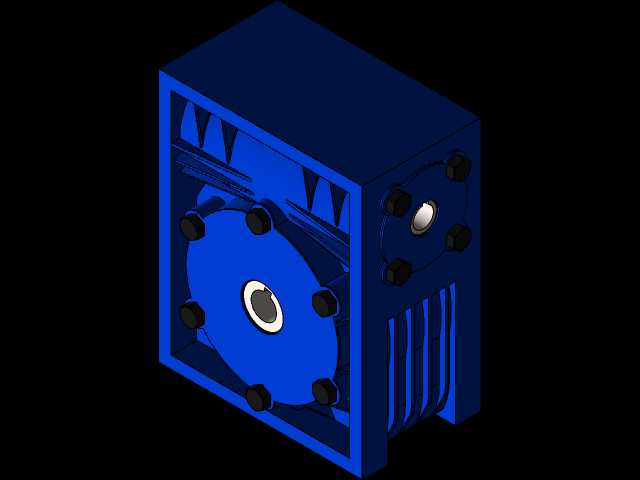

　　这款枝叶切碎设备的三维结构，核心面向园林残枝、农业秸秆类物料的细碎处理场景，在果园修剪废弃物处置、经济作物秸秆还田预处理、市政绿化残枝回收加工等场景中，这类中小型切碎设备的适配性远高于大型移动式破碎机组，可固定安置在物料集中堆放点完成连续作业，无需频繁转场，也能适配农户、小型合作社的作业规模需求。从结构布局来看，设备采用方管型材拼焊的框架式承载底座，型材选型兼顾了结构刚性与整机自重控制，框架底部预留了动力单元的安装位，上部直接承接切碎腔体与进料防护结构，所有安装面的连接位均预留了标准螺栓过孔，无需现场配焊即可完成整机组装，安装边界可适配常规1.2米宽度的作业工位，整机重心落在框架几何中心偏下位置，运行时的振动幅度可控制在常规工业设备允许范围内，无需额外做混凝土基础固定，放置在硬化平整地面即可稳定作业。设备的动力传递采用三角带传动结构，电机输出端的小带轮与切碎主轴端的大带轮通过V带连接，带轮外侧设置了全包式的传动护罩，完全覆盖带轮与皮带的运动轨迹，避免作业过程中杂物卷入传动副，也能防止操作人员误触运动部件，这种带传动布局一方面可以通过带轮直径差实现减速增扭，匹配切碎作业需要的大扭矩输出特性，另一方面皮带本身具备过载打滑的保护特性，当进料量过大导致主轴卡滞时，皮带打滑可避免电机堵转烧毁，降低设备故障概率。

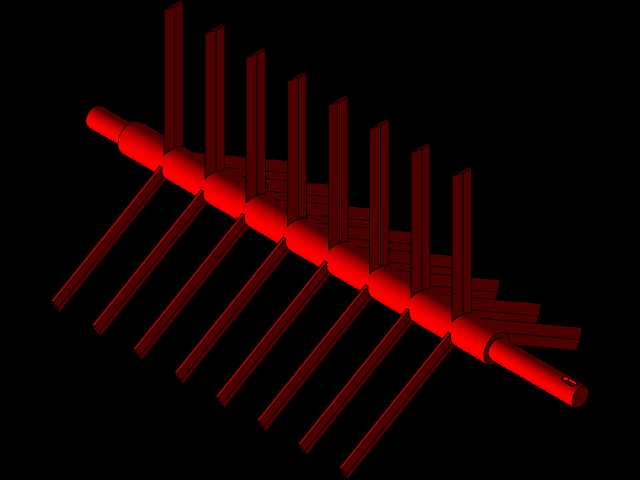

　　切碎腔体采用上掀式弧形防护罩设计，防护罩与腔体后侧通过铰链连接，前端设置了嵌入式提手，日常作业时防护罩完全盖合，避免切碎过程中物料飞溅，需要清理腔体内残留物料、检修更换切碎叶片时，可直接掀开防护罩获得完整的操作空间，无需拆解整机外围结构。腔体内的切碎组件采用径向排布的刚性叶片，叶片通过螺栓固定在主轴的安装座上，磨损后可单独拆卸更换，无需更换整个转子组件，降低后期维护成本，叶片的排布角度经过优化，进料后可在腔体内形成持续的撕扯、剪切作用力，将投入的枝条、叶片逐步切碎至符合出料粒度要求，腔体下部为敞口式出料结构，切碎后的物料可直接落入下方的收集容器或者输送带上，无需额外设置出料搅龙，简化了整机结构。

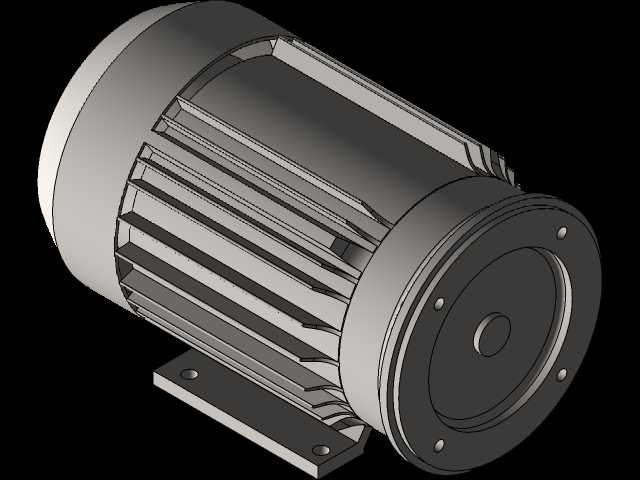

　　从设计思路上看，这款设备没有追求复杂的自动化进料结构，而是采用最直接的人工辅助进料、敞口出料的布局，核心是控制整机的制造成本与维护难度，适配小规模作业场景的使用需求，框架结构的所有型材下料、拼焊均可通过常规的机加工工艺完成，没有复杂的曲面加工件，零部件的通用化率较高，大部分标准件都可在本地五金市场采购替换。设备的进料口设置在防护罩前侧的缺口位置，进料方向与主轴旋转方向匹配，可避免物料反溅伤人，同时进料口的安全距离符合小型加工设备的安全设计要求，操作人员手部无法直接接触到旋转的切碎叶片。整机的动力单元安装在框架下部的内侧空间，电机底座预留了长条形调节孔，可通过调整电机位置实现皮带张紧度的调节，无需额外设置张紧轮，进一步简化了传动结构。

　　在实际选型适配时，可根据处理物料的硬度调整电机功率与叶片材质，处理较粗的木质枝条时可更换加厚的耐磨叶片，匹配更高功率的驱动电机，处理软质秸秆、鲜枝叶时则可采用标准配置即可满足作业需求。设备的整体外形尺寸控制在中小型作业设备的范畴内，整体长度不超过1.4米，宽度不超过0.8米，高度不超过1.2米，可通过普通农用三轮车完成转场运输，适合在分散的作业点之间移动使用。框架底部可根据使用需求选配脚轮或者固定支撑脚，需要频繁移动作业时安装带刹车的万向脚轮，固定点位长期作业时安装橡胶减震支撑脚，进一步降低运行振动传递。切碎腔体的内壁做了圆滑过渡处理，没有物料滞留的死角，作业结束后仅需用高压水枪冲洗即可完成腔体清理，不会出现物料残留腐烂的问题。
