内燃机用化油器主体金属结构件

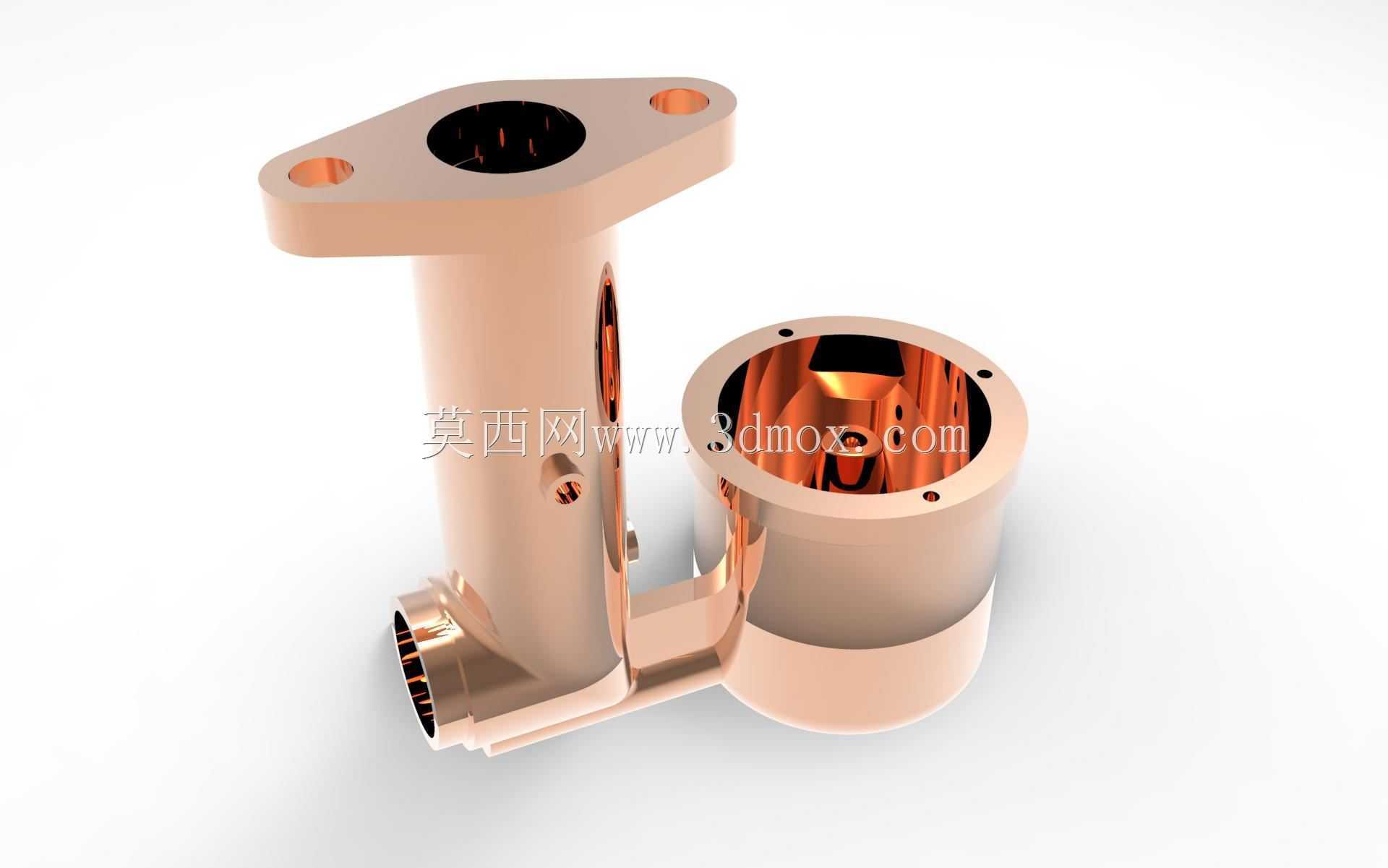

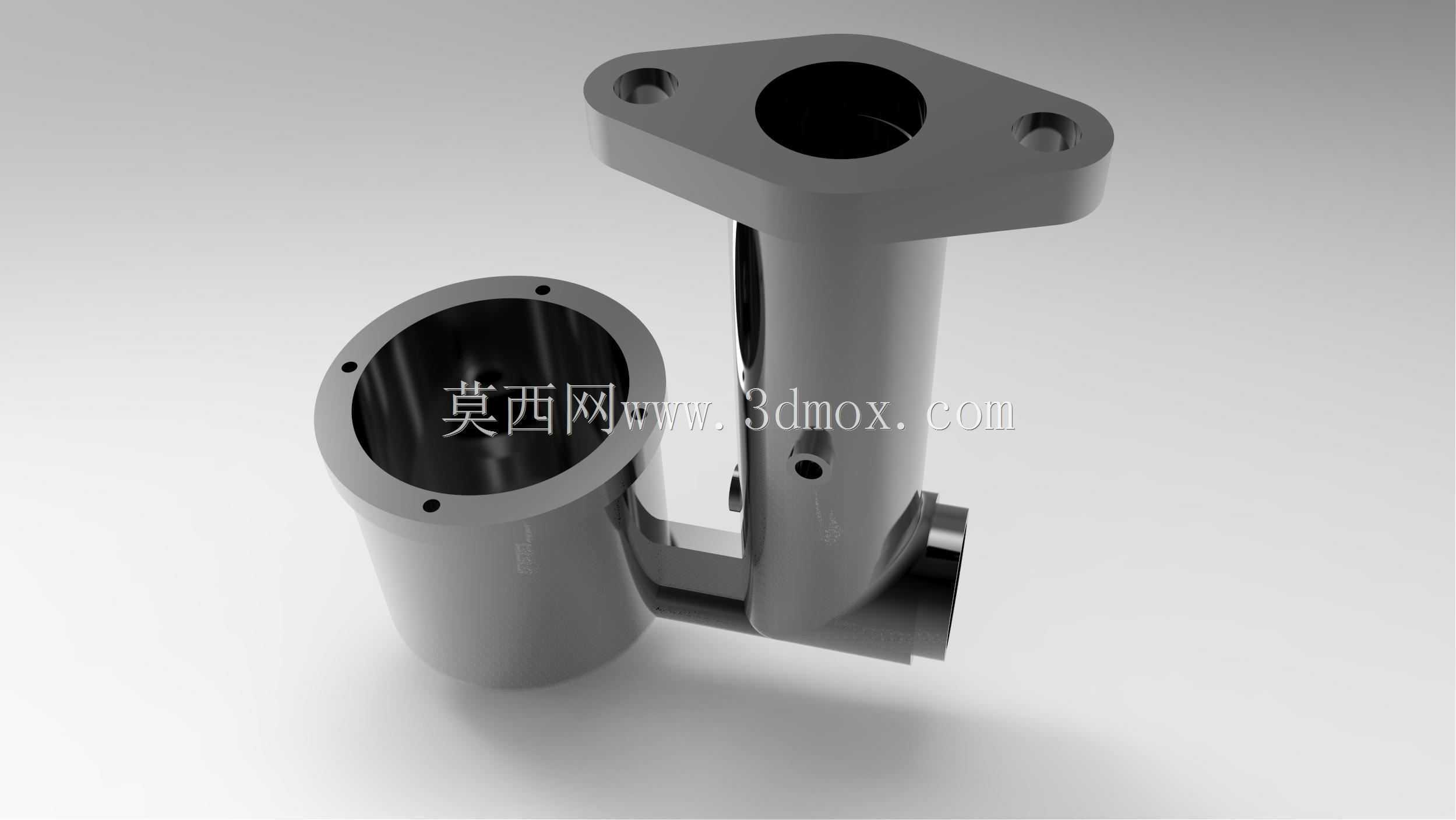

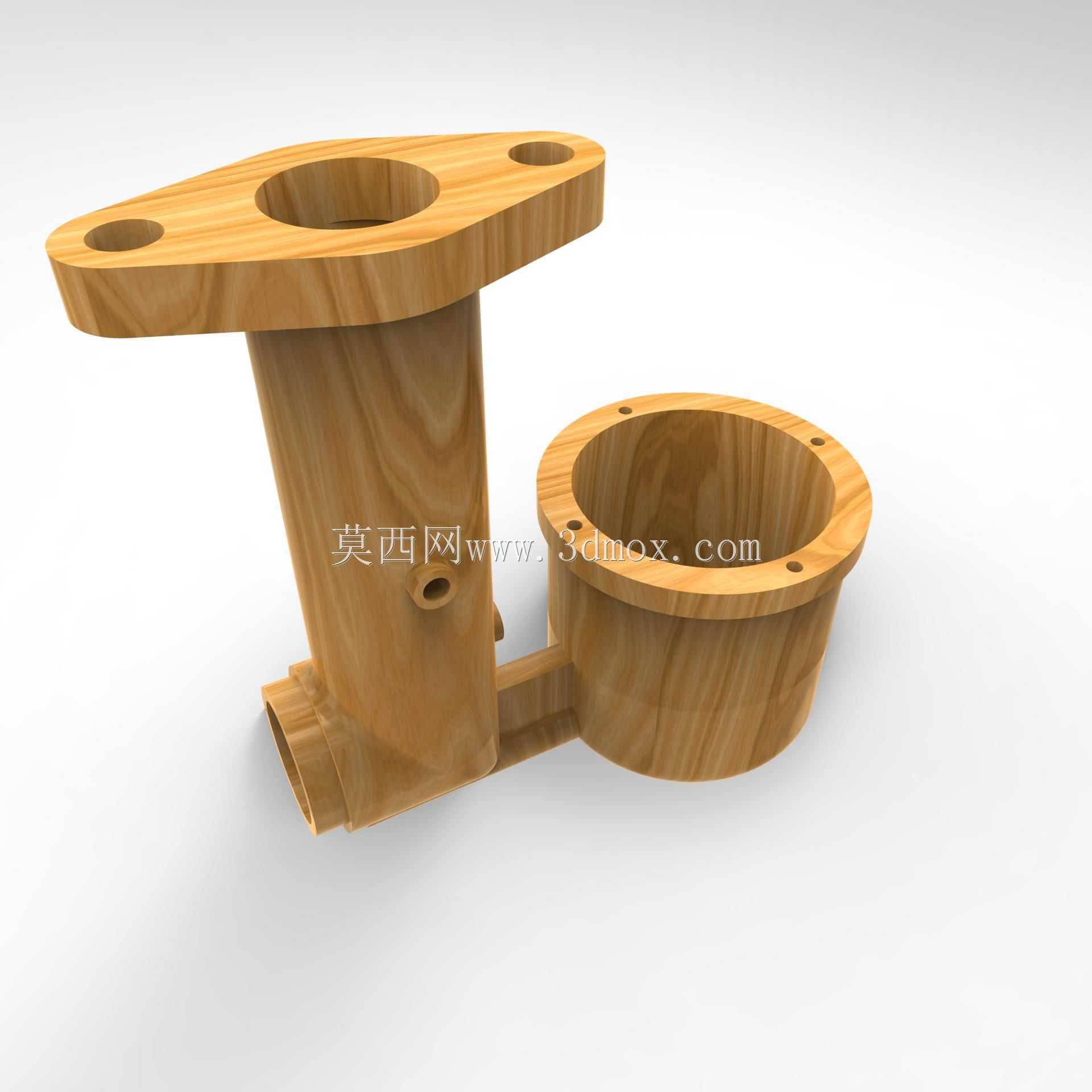

　　在小型通用内燃机、摩托类动力单元的燃油供给系统中，化油器主体是承担空气与燃油预混合功能的核心承载构件，所有油道、气道、量孔安装位、节气门装配腔、浮子室腔体都集成在这个主体结构上，其结构设计的合理性直接决定了不同工况下的空燃比控制精度，进而影响动力输出稳定性、燃油消耗水平与尾气排放表现。从结构设计逻辑来看，该主体采用一体化铸造成型后做机加工精加工的工艺路线，上部的三角法兰结构为进气对接安装位，法兰上预留的两个通孔用于和进气歧管或者空气滤清器底座做螺栓紧固，法兰中心的大直径通孔是主进气通道，空气从该通道进入后，会在喉口位置形成负压，将浮子室内的燃油吸出并打散雾化，和空气充分混合后送入气缸燃烧室。下部的圆筒形腔体为浮子室安装腔，

　　腔体内壁的台阶面用于承托浮子组件，侧壁预留的小孔是燃油进油通道、油面平衡孔以及主量孔、怠速量孔的安装位，浮子在腔体内随油面高度上下浮动，通过针阀控制进油通断，维持浮子室内油面高度的稳定，避免不同倾斜角度、不同工况下供油压力出现大幅波动。连接上下两个腔体的立向结构内部集成了主油道、怠速油道以及空气补偿通道，侧面伸出的小直径接口用于连接怠速调节螺钉或者负压管路，不同通道的孔径、走向都经过流体仿真验证，保证怠速、小负荷、中负荷、全负荷各个工况下，燃油和空气的混合比例都能匹配对应工况的需求。从安装边界来看，上部法兰的安装孔中心距、法兰端面的平面度要求都严格匹配通用小型汽油机的安装接口标准，下部浮子室腔体的内径、深度适配常用的浮子组件尺寸，

　　侧面各个接口的螺纹规格、安装位置和常规化油器的配套配件完全兼容，不需要额外做改装适配就能直接替换同规格的化油器主体配件。在实际使用场景中，这类化油器主体多用于168F/170F系列通用汽油机，配套在小型发电机、微耕机、园林割草机、高压清洗机这类小型动力设备上，这类设备的工作环境往往存在较多粉尘、振动，因此主体结构的壁厚设计做了针对性加强，安装法兰和腔体连接的位置做了圆角过渡，避免长期振动下出现应力开裂，同时铸铝材质的选择兼顾了轻量化和导热性，能够快速散发发动机传导过来的热量，避免夏季高负荷工作时出现气阻导致供油中断。设计过程中需要重点关注各个油道、气道的位置度公差，尤其是主量孔安装位和喉口的相对位置，如果偏差过大，

　　会导致燃油吸出的角度不对，雾化效果变差，出现怠速不稳、加速无力的问题；浮子室腔体的圆柱度公差也需要严格控制，否则浮子上下活动时会出现卡滞，导致油面失控，出现漏油或者混合气过浓过稀的故障。另外，各个结合面的平面度要求也需要在机加工阶段保证，安装法兰和进气歧管的结合面、浮子室和下盖的结合面如果平面度超差，装配后会出现漏气、漏油的问题，直接导致化油器无法正常工作。
