工业阀组用嵌入式椭圆操作按钮结构设计

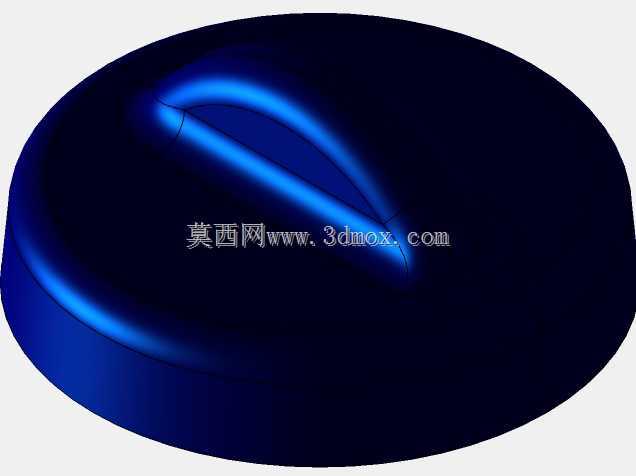

这款椭圆造型的操作按钮，主要适配工业液压、气动阀块的嵌入式安装场景，在流体控制回路的现场操作端承担指令触发功能，常见于仪器仪表配套的阀组集成模块、小型气路控制单元、桌面式流体试验台的操作面板上，区别于常规圆形按钮的对称结构，椭圆长轴方向的凸起棱线专门做了指尖贴合的弧度处理，操作人员戴薄款劳保手套操作时也能精准找到按压受力点，不会因为面板沾水、沾少量油污出现打滑偏移的情况。

从结构设计逻辑来看，这款按钮采用下沉式嵌入安装思路，整体外轮廓为扁椭圆形态，安装边界完全匹配阀块表面预留的椭圆沉槽，安装后按钮顶面与阀块安装面的高度差控制在2mm以内，不会因为突出过高被现场管线、工具意外磕碰触发误动作，按钮的按压行程设置为1.5mm，触发行程末端带有清晰的阻尼反馈，操作人员不需要额外观察指示灯，仅凭指尖的触感就能确认指令是否成功触发，这一点在设备调试阶段、现场光线不足的作业场景下实用性很强，能有效减少重复按压的操作冗余。

在功能适配层面，这款按钮专门针对阀块的集成安装做了结构优化，底部的触发顶杆位置做了偏心适配设计，刚好对准阀块内部微型微动开关的触发触点，不需要额外加装传动转接件，就能直接将按压力度传递到触发元件上，减少了中间传动环节的间隙误差，长期使用后的触发位置偏移量可以控制在0.1mm以内，能满足工业阀组长期频繁操作的寿命要求。按钮表面的蓝色标识区域做了内凹填色处理，不是后期印刷的漆面，长期摩擦接触也不会出现标识脱落的问题，在多按钮并排布置的阀组面板上，可以通过颜色快速区分功能按钮的属性，降低现场操作的识别成本。

考虑到阀块的实际使用环境，这款按钮的外缘做了一圈0.3mm的密封凸台，安装时配合沉槽内的O型密封圈，可以达到IP65的防护等级，能够阻挡阀组表面可能出现的液压油飞溅、冷凝水渗入，避免内部触发元件因为进液出现接触不良的故障。椭圆造型的长轴方向特意与阀块内流体通道的走向做了平行匹配，不会额外占用阀块的横向安装空间，对于集成度较高的小型阀块来说，这种异形轮廓的按钮比同按压面积的圆形按钮节省近20%的面板占用空间，能给阀块上的其他接口、压力表元件留出更多布置余量。

从建模细节来看，这款按钮的所有过渡圆角都做了等R处理，没有尖锐棱角，安装时不会划伤操作人员的手部，也不会在装配过程中刮坏密封圈。按钮的按压面做了细微的弧度内凹，刚好贴合指腹的自然形态，长时间频繁操作也不会造成指尖的局部压痛，相比平面按钮的操作舒适度有明显提升。底部的安装卡扣采用对称式弹性结构，装配时不需要额外螺丝固定，对准沉槽按压到位即可完成固定，装配效率比螺丝固定的按钮提升近60%，后期维护更换时只需要用专用卡具从两侧缝隙撬动即可拆下，不需要拆解整个阀块面板，大幅降低了现场维护的时间成本。

在实际选型适配时，这款按钮可以直接替换同安装尺寸的圆形嵌入式按钮，不需要重新加工阀块的安装沉孔，只需要确认椭圆长轴的安装方向与内部触发触点的位置匹配即可，适配范围覆盖了大部分小型气动控制阀、液压试验台阀组、仪器仪表集成阀块的操作端使用需求，尤其是在安装空间局促、操作频率较高的工况下，这种异形结构的操作按钮比常规圆形按钮的误触率更低、操作识别性更强，能更好满足工业现场的实际使用要求。
