带法兰连接端的工业管道截断阀结构设计

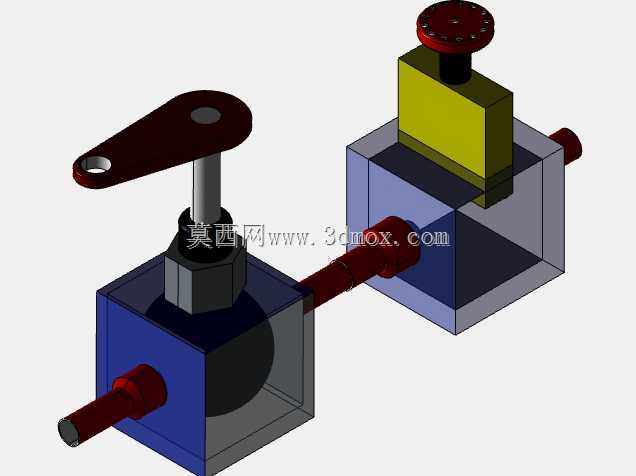

在石油化工、市政给排水、热力输送、工业流体管网的现场布设中，这类带法兰连接端的管道截断阀是管路系统里承担通断控制的核心部件，区别于螺纹连接的小通径阀件，法兰连接结构的密封可靠性更高，能适配中高压工况下的长期稳定运行，避免管路内流体介质出现跑冒滴漏的问题。从实际应用场景来看，这类阀件常被布置在管段的分支节点、设备进出口位置，方便后续管网检修、设备维护时截断上下游介质，无需排空整条管线的输送介质，大幅降低运维作业的工作量与介质损耗。

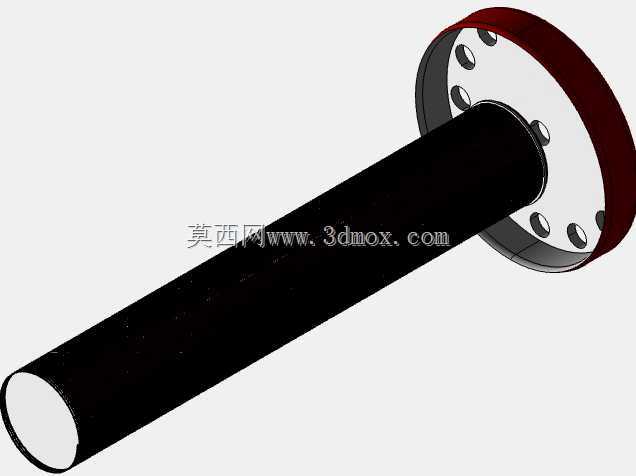

设计这类阀件时，首先要匹配对应管线的公称通径与压力等级，图中可见的法兰端面上均匀分布的螺栓孔，是按照对应压力等级的法兰标准排布的，孔位的位置度公差需要严格控制，保证现场安装时能和配对法兰的螺栓孔完全对中，避免出现螺栓强行穿入导致的密封面偏斜问题。法兰密封面的平面度、粗糙度是设计时需要重点管控的参数，实际装配时会在两个法兰密封面之间加装适配介质特性的密封垫片，通过螺栓预紧力让垫片产生弹性变形，填充密封面的微观间隙，阻断流体的泄漏路径。

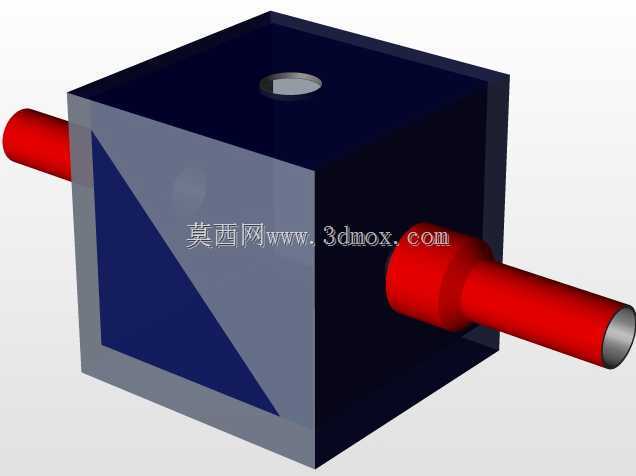

阀件的主体流道采用等径直筒结构，这种设计能最大程度降低介质通过阀件时的流阻损失，减少输送过程中的压力损耗，对于长距离输送的管网系统来说，更低的流阻意味着能降低输送泵的扬程需求，减少长期运行的能耗。流道内壁的粗糙度需要控制在合理范围内，尤其是输送含固体颗粒的介质时，光滑的内壁能减少颗粒对阀体内壁的冲刷磨损，延长阀件的整体使用寿命。

从安装边界来看，这类法兰连接阀件的安装空间需要预留足够的操作余量，法兰端的外周要留出螺栓拆装的操作空间，方便现场施工时穿入螺栓、拧紧螺母，同时阀件的整体长度要匹配管线的安装间距，避免出现管线强行拉伸对接导致的阀件本体受额外应力，长期运行下出现应力开裂的问题。设计过程中需要考虑阀件的重量对管线的载荷影响，大通径的阀件需要在下方设置独立的支撑结构，避免阀件的全部重量由两侧管线承担，导致管线变形、法兰密封面错位泄漏。

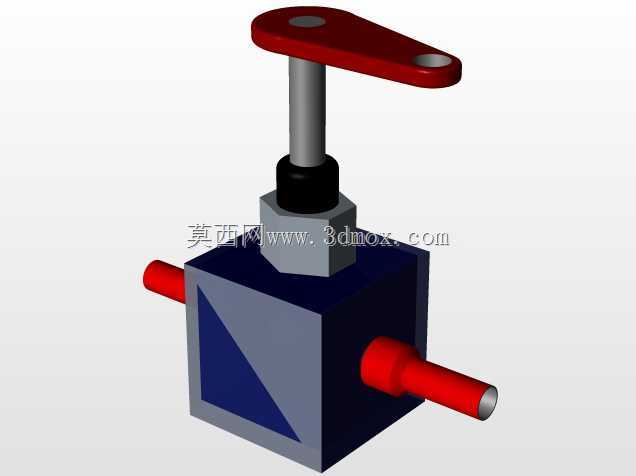

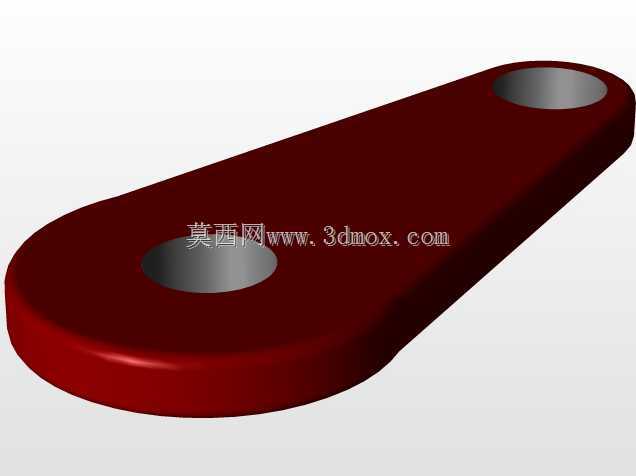

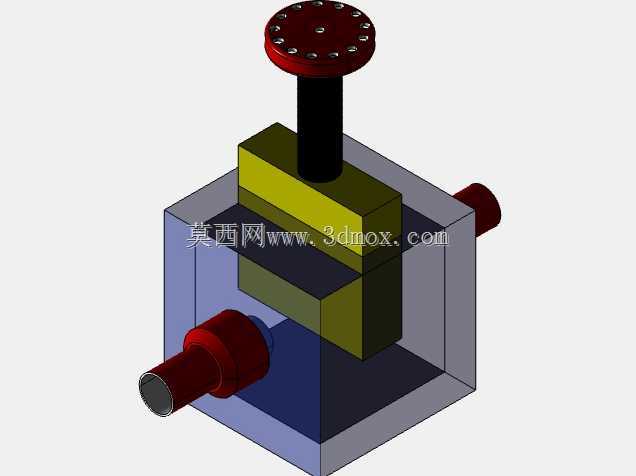

功能特性上，这类截断阀的启闭行程设计需要匹配操作机构的输出力矩，保证操作人员在现场无需借助额外的加力工具就能完成启闭操作，同时阀瓣的密封结构要保证在全关位置时能实现零泄漏，截断上下游的介质连通。在阀杆与阀体的配合位置，需要设置多级密封结构，既要避免阀内介质沿着阀杆间隙向外泄漏，也要阻挡外部的灰尘、杂质进入阀件内部，磨损阀杆与密封件。

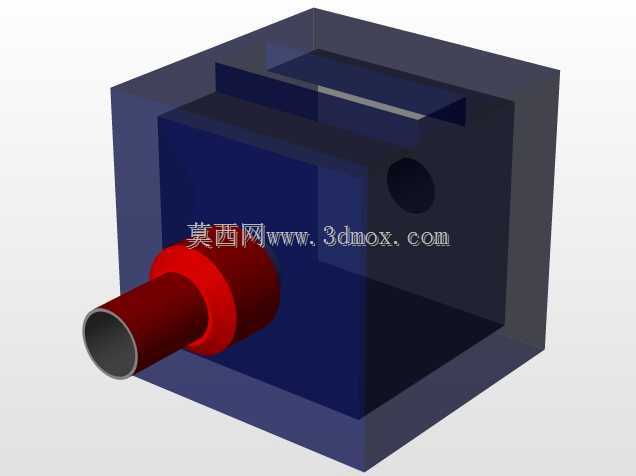

设计建模过程中，需要先确定法兰的标准参数，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与直径、密封面形式，再根据公称通径确定阀体内流道的直径，保证流道与法兰通径完全对齐，避免出现通径缩颈导致的流阻增大。阀体的壁厚需要根据设计压力、介质温度、阀体材料的许用应力计算得出，既要保证足够的结构强度，承受管路内的压力载荷与温度变化产生的热应力，也要避免壁厚过大造成的材料浪费与阀件整体重量超标。

在实际选型应用中，需要根据输送介质的腐蚀性、温度、压力参数选择对应的阀体、密封件材质，比如输送清水类常温介质可以采用普通铸铁材质，输送腐蚀性化工介质则需要采用不锈钢或者衬氟结构，高温蒸汽介质则需要选用耐高温的铸钢材质与石墨密封件。法兰连接的结构形式也让这类阀件的拆装维护更加便捷，当阀件内部密封件出现磨损需要更换时，只需松开两侧法兰的连接螺栓，就能将阀件从管线上拆下，无需切割焊接管线，大幅缩短维护作业的停机时间。

建模时需要重点关注法兰螺栓孔的阵列排布精度，保证每个孔的中心位置偏差在标准允许的公差范围内，同时法兰端面与阀体内流道的垂直度需要严格控制，避免安装后密封面出现偏斜，导致密封垫片受压不均匀出现泄漏。阀体的外部结构需要做圆弧过渡处理，避免出现尖锐的应力集中棱角，减少铸造或者加工过程中出现的应力缺陷，同时也能避免现场安装作业时棱角划伤施工人员。
