吃豆人造型阀块结构三维设计

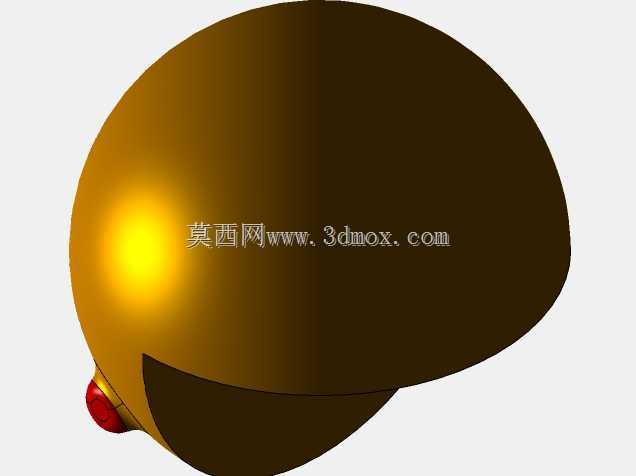

　　这款异形阀块的设计初衷，是在满足液压集成阀块基础油路排布要求的前提下，打破常规矩形阀块的刻板造型，采用经典吃豆人形象作为外部轮廓，既可以作为液压教学场景中的趣味演示教具，也能应用在主题乐园互动装置、创意科普展项的液压控制系统中，兼顾功能实现与视觉辨识度。从结构设计逻辑来看，整个阀块的主体采用类半球形的吃豆人头部轮廓，开口位置对应阀块的油路输出端面，尾部的红色凸起结构为进油口的快插接头安装位，所有内部油路的钻孔排布都严格遵循液压阀块的设计规范，进油、回油、工作油道之间保留足够的壁厚余量，避免高压工况下出现油液串通的问题，同时所有油道的转弯处都做了工艺倒角处理，减少油液流动过程中的压力损失，降低局部紊流带来的振动与噪音。

　　在安装边界的考量上，设计阶段就提前预留了标准的安装孔位，吃豆人轮廓的平面侧作为安装贴合面，平面度公差控制在0.02mm以内，保证和阀组连接板安装时的密封性能，不会因为造型的异形设计影响安装的密封性与连接强度。外形尺寸方面，整体最大外径控制在120mm范围内，总高度不超过80mm，尾部接头突出长度控制在15mm，整体占用的安装空间和常规通径6mm的标准矩形阀块基本一致，不会因为造型变化额外占用过多的安装空间，可以直接替换同通径的常规阀块安装在现有液压回路中，不需要对原有安装基座做额外改造。

　　设计过程中首先完成了内部油路的排布校验，确保所有油道的通流面积满足设计流量要求，在不干涉内部油路的前提下，对外部轮廓做吃豆人造型的曲面切除，所有外部曲面都做了R2以上的圆角过渡，避免加工过程中出现应力集中的问题，同时也方便后续的表面阳极氧化处理，不会出现锐角位置镀层不均的情况。实际应用中，这种趣味造型的阀块除了常规的液压回路控制功能外，在科普展示场景中可以快速吸引参观者的注意力，帮助受众更直观理解液压阀块的功能与结构，降低液压知识的科普门槛；在主题文创类的机械装置中，这种自带IP属性的元件也能更好的契合整体装置的创意风格，不需要额外做外观装饰件来遮挡阀块本身。

　　油路接口的尺寸全部采用标准公制螺纹，和常规液压管件、接头完全通用，后期维护更换配件不需要定制特殊规格的密封件与接头，和标准阀块的维护成本保持一致。设计时也考虑了加工工艺的可行性，所有外部曲面都可以通过三轴加工中心完成铣削，不需要五轴设备就能完成全部外形加工，内部油道全部采用直孔设计，没有斜孔与交叉深孔，普通钻床就能完成油道加工，不会因为造型特殊大幅提升加工成本与加工难度。安装面的密封槽采用标准O型圈槽尺寸，和常规阀块的密封件完全通用，安装时的螺栓锁紧扭矩也和同规格标准阀块一致，现场安装人员不需要额外的培训就能完成装配作业。在功能特性上，这款阀块集成了单向阀与节流阀的安装孔位，可以实现单路油液的方向控制与流量调节，满足小型液压执行元件的控制需求，额定工作压力可以达到16MPa，和常规中低压液压系统的压力等级匹配，能够覆盖大部分民用小型液压装置、科普展项、互动装置的使用压力要求。
