盾形CP字母立体标识三维造型设计

这款盾形立体标识的设计，最初是为工业设备外观标识配套开发的造型方案，在实际工业场景中，这类标识常被应用在设备操作面板、设备外壳铭牌位、工装夹具标识区、品牌展示台等位置，区别于平面印刷标识，立体造型的标识具备更强的视觉辨识度，在车间复杂光照环境下也能快速被识别，同时也能提升设备外观的整体质感。

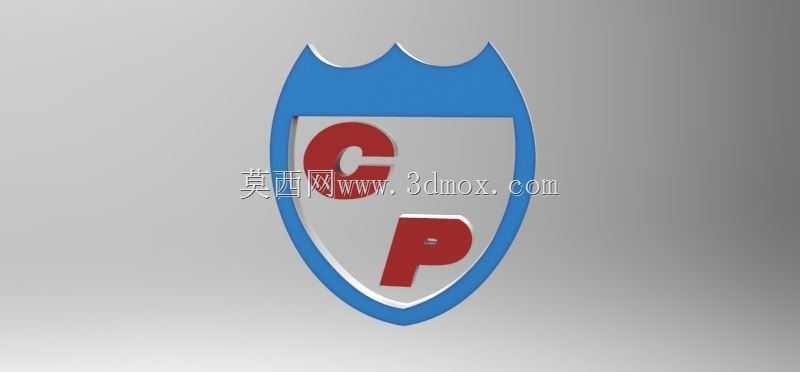

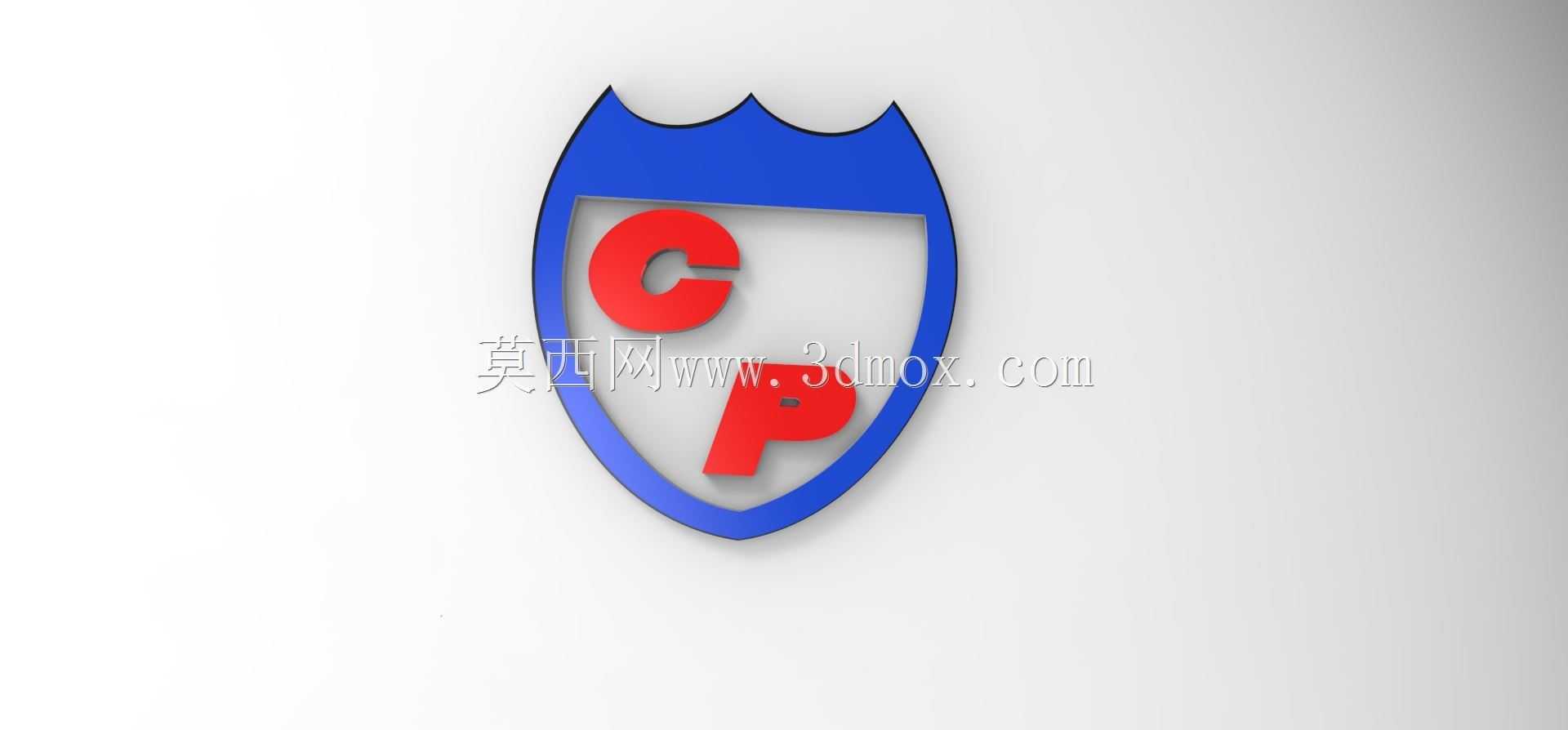

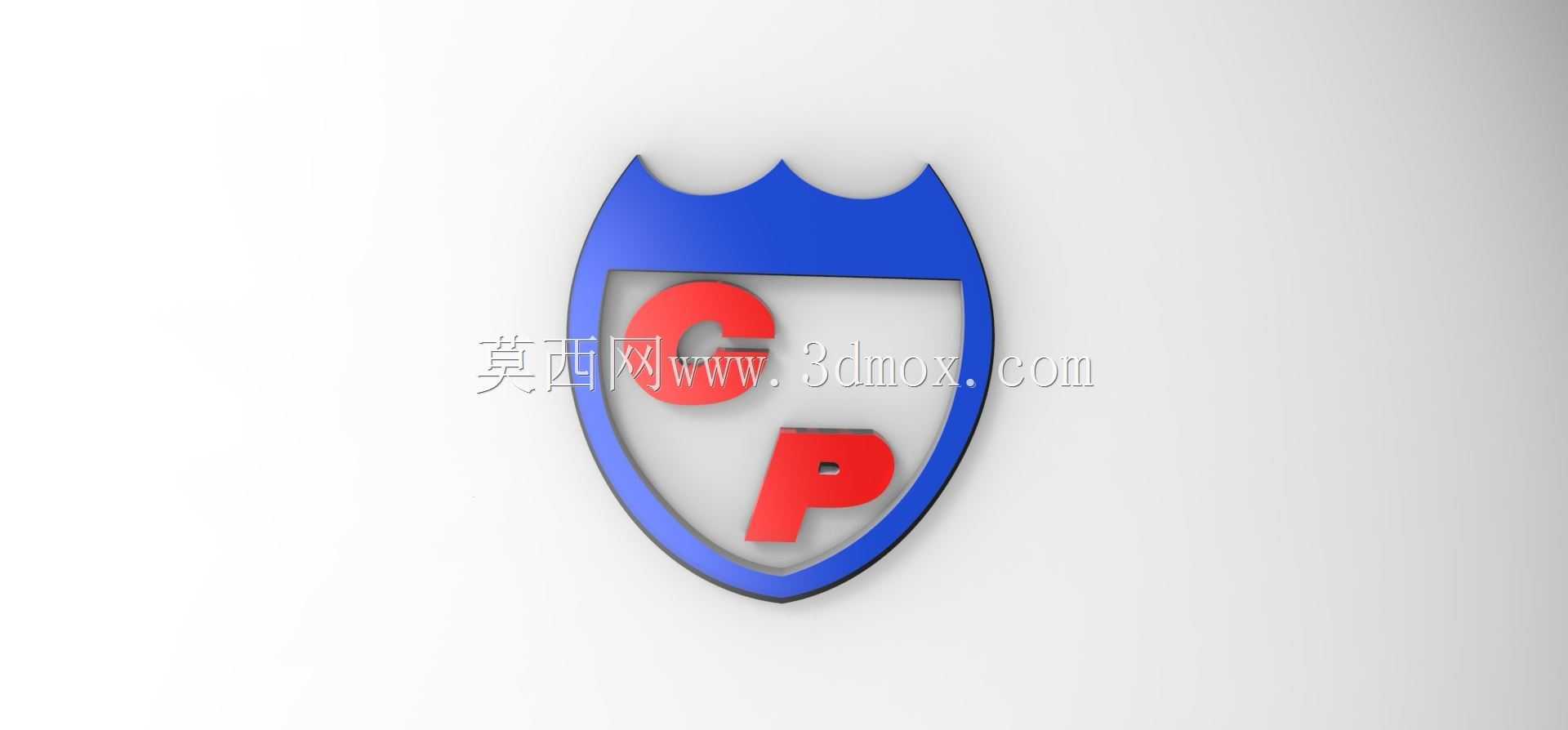

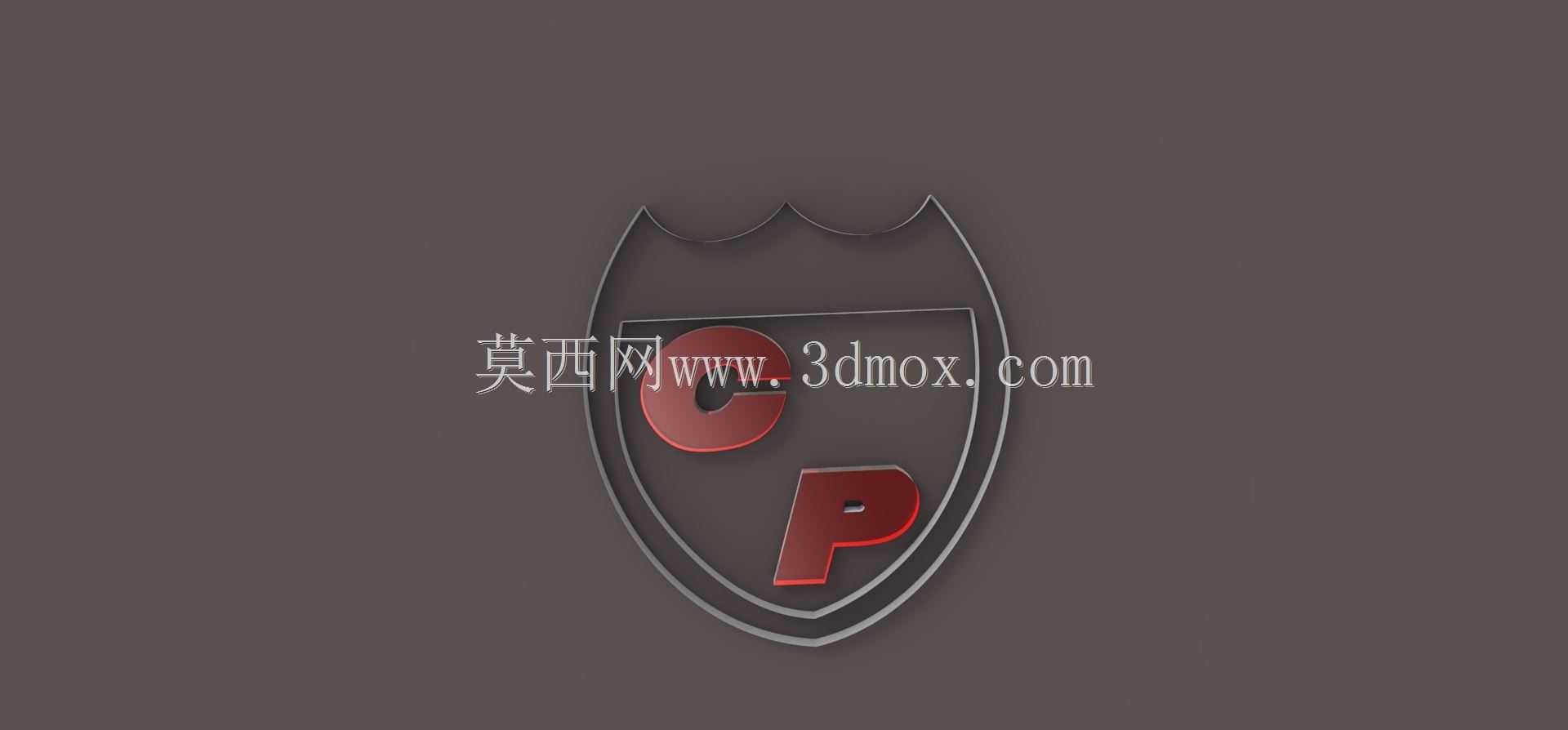

从结构设计思路来看，整个标识采用分层式结构设计，最外层是蓝色盾形外框，顶部做了三个内凹的弧形齿状造型，区别于常规平直顶边的盾形设计，这个细节能让标识在视觉上更有记忆点，外框做了均匀的厚度处理，边缘做了微小的圆角过渡，避免安装过程中锐边划伤操作人员，同时也能减少注塑或者3D打印过程中的应力集中问题。盾形内部的白色基底做了下沉式设计，和外框形成1.5mm左右的高度差，既可以让内部的字母造型更有层次感，也能在安装时预留出背胶的粘贴空间，避免胶层外露影响外观。内部的红色CP字母采用凸起式设计，字母厚度比外框低0.8mm，既保证了字母的立体触感，又不会因为凸起过高在设备搬运、安装过程中被磕碰损坏，字母的边角同样做了R0.3的小圆角处理，适配不同加工工艺的成型要求，不管是采用CNC雕刻、注塑成型还是3D打印，都能顺利脱模或者走刀，不会出现锐角处的加工缺陷。

从安装边界尺寸来看，整个标识的外轮廓最大宽度控制在60mm，最大高度控制在75mm，整体厚度控制在5mm以内，这个尺寸范围适配绝大多数工业设备的铭牌安装位，不需要额外对设备外壳进行二次开孔或者打磨处理。安装方式上预留了两种可选方案，一种是背面预留3M背胶的粘贴槽，适合光滑的金属、塑料外壳表面快速安装，另一种是在盾形上下两个隐蔽位置预留了直径2mm的沉头安装孔，适合需要长期固定、存在振动的设备场景，用沉头螺丝固定后螺丝头不会突出标识表面，保证外观的平整性。

在实际应用中，这类立体标识除了工业设备配套使用，也可以适配工装夹具的标识区分，比如车间内不同功能的夹具工作站，用不同字母组合的立体标识做区分，比平面标签更耐磨损，在车间存在油污、切削液飞溅的环境下，立体结构不会像纸质标签那样出现起翘、字迹模糊的问题，日常清洁只需要用抹布直接擦拭即可，不需要频繁更换标识。设计过程中也考虑了不同加工工艺的适配性，整个模型没有倒扣结构，所有拔模角度控制在1度以上，不管是采用机加工、增材制造还是注塑开模，都不需要额外做拆件处理，一体成型即可完成制作，能有效降低加工成本。标识的色彩分区做了明确的结构分界，蓝色外框、白色基底、红色字母三个部分都是独立的结构面，后期做表面处理的时候，可以很方便的做分色喷涂或者不同材质的拼接，不需要额外做遮罩处理，能提升后期表面处理的效率。另外模型附带的STL格式版本，已经做了完整的网格修复，不存在非流形边、破面等问题，可以直接导入切片软件进行3D打印，也可以导入渲染软件做产品展示效果图，不需要二次修复模型。
