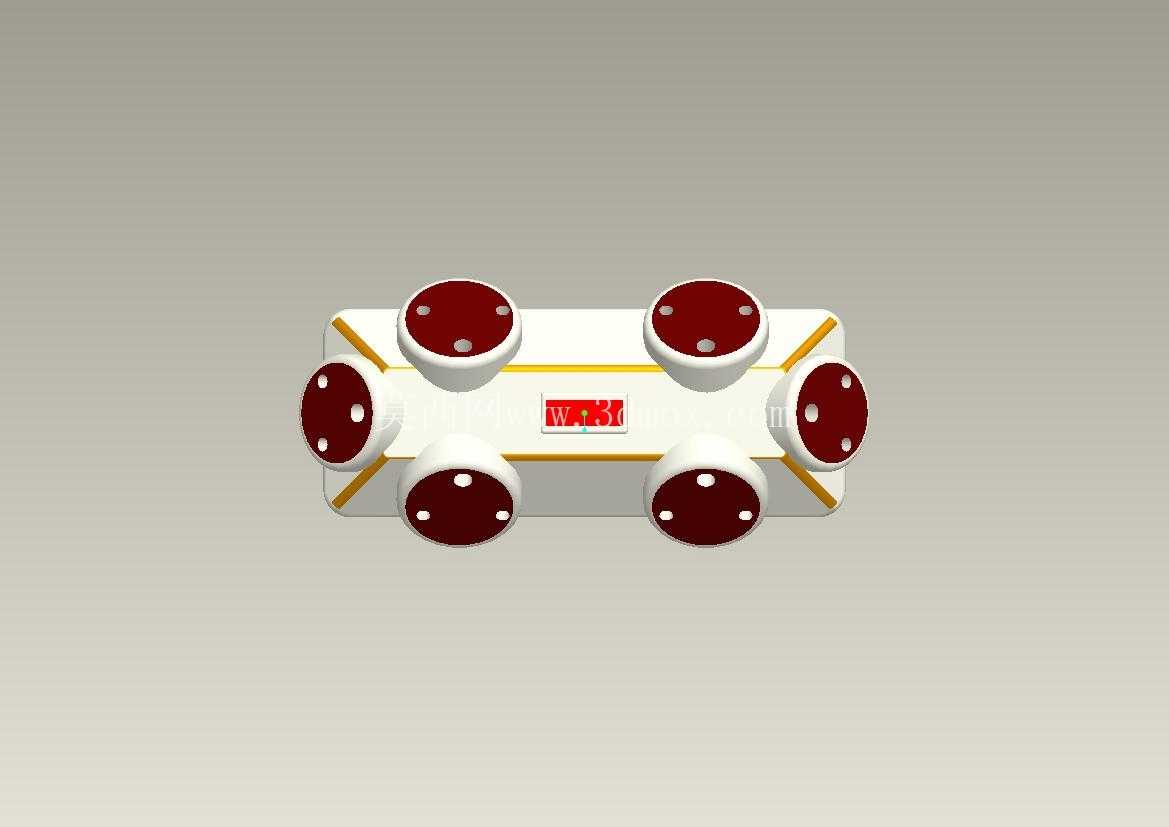

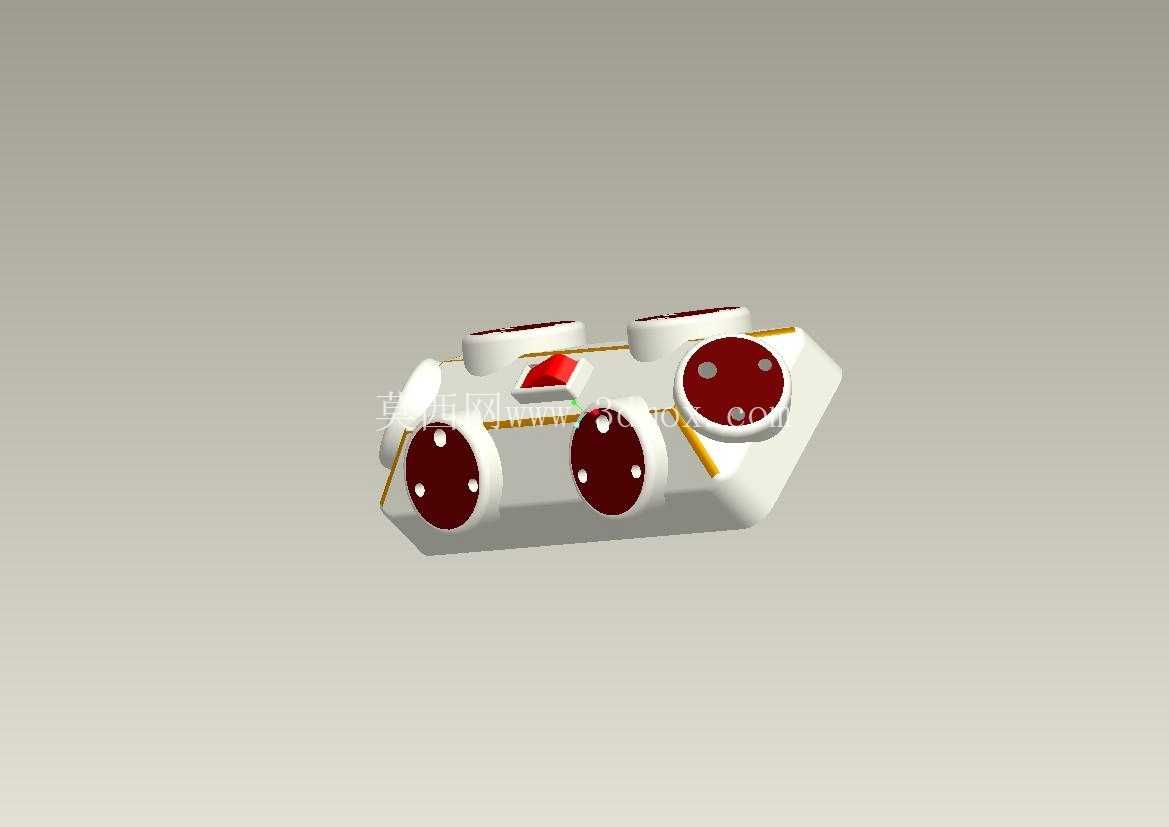

电源变压器套接字扩展连接结构

　　在低压配电末端的电源适配场景里，这类套接字扩展结构常被用于多支路供电的分接环节，比如工业控制机柜内部的电源分配单元、小型机电设备的外接供电拓展端口，解决单路电源输出接口不足的问题，避免多设备并联时的接线杂乱与接触不良隐患。从实际使用需求出发，该结构的核心功能是实现单路电源输入到多路输出的稳定转接，每个扩展接位都能独立承载对应额定电流的负载，接插部位采用弹性接触结构设计，插合后能保持足够的接触压力，减少长期通电后的接触电阻发热问题，适配常规工业环境下的振动工况，不会因为设备运行产生的小幅震动出现接插松脱、供电中断的情况。

　　设计过程中优先考虑了接插操作的便利性，套接位的导向段做了圆弧过渡处理，插头插入时无需精准对位就能顺着导向面滑入接触腔，降低现场接线的操作难度；接触件的排布遵循电气安全间隙要求，不同极性的导电部件之间预留了足够的爬电距离，即使在湿度稍高的车间环境下，也不会出现极间飞弧、短路的风险。外形尺寸方面，整体结构采用紧凑化布局，主体基座的安装边界控制在常规电源端子的通用安装尺寸范围内，可直接替换原有单路输出的套接座，不需要额外改动设备面板的开孔尺寸，安装固定位采用标准的卡扣加螺丝冗余设计，既可以通过侧边卡扣快速卡装在机柜的C型安装轨上，也能通过基座四角的安装孔用螺丝锁固在设备壳体上，适配不同的安装场景。

　　结构细节上，套接位的接触簧片采用了高弹性铜合金材质，表面做镀锡处理，兼顾导电性能与抗氧化能力，多次插拔后仍能保持稳定的接触压力；基座部分选用阻燃级工程塑料注塑成型，能耐受常规通电状态下的温升，即使出现短时过载发热，也不会出现基座熔化、引燃周边线缆的情况。在设备集成应用时，该扩展结构的输入端子可直接与变压器次级输出端的接线柱连接，不需要额外增加转接排，减少了供电链路的连接节点，也就降低了节点发热、接触不良的故障概率；每个输出套接位的内径尺寸匹配通用规格的电源插头，兼容市面上多数同规格的低压供电插头，不需要定制专用接插件，降低后期运维的配件替换成本。

　　从结构建模的角度看，该部件的建模重点在于接触簧片的弹性形变空间预留，以及基座安装位与现有设备面板的尺寸匹配，簧片与基座卡槽的配合公差控制在合理范围内，既不会因为公差过松导致簧片在插拔过程中移位，也不会因为公差过紧造成装配困难、簧片被挤压变形失去弹性；导向斜面的角度经过反复调整，兼顾插入顺滑度与接插后的锁定力，插头插入到位后会有轻微的卡扣反馈感，提示操作人员接插到位，避免虚接情况。在实际工况验证层面，该结构可适配常规工业环境下的-10℃到60℃工作温度范围，接插部位的接触电阻控制在毫欧级，满负载运行时的温升不超过电气安全规范要求的限值，可长期稳定为下游的传感器、小型执行器、控制模块等部件供电，不会因为接插件的问题影响整套设备的供电稳定性。
