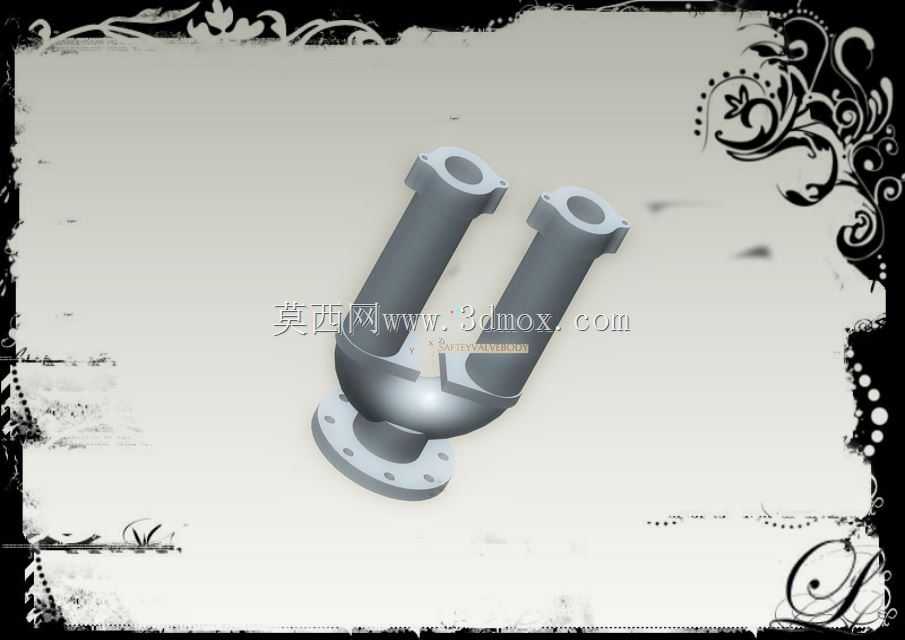

工业管路系统用SVB安全阀体结构设计

　　在石油化工、市政供排水、热力输送、压缩空气管网等带压流体输送场景中，安全阀体是压力泄放回路的核心承压载体，其结构合理性直接决定整套压力系统的运行安全边界，一旦阀体结构设计存在应力集中、安装适配性不足的问题，轻则出现介质渗漏、泄压动作卡滞，重则引发超压爆管、介质泄漏等生产安全事故。这款SVB型安全阀体的设计，首先围绕承压工况下的应力分布做了拓扑优化，整体采用一体式锻压成型的主体结构，避免了多段拼接结构带来的焊缝渗漏风险，阀体内部的流道做了圆弧过渡处理，没有直角突变结构，既可以降低介质流经阀体时的湍流阻力，减少长期冲蚀对阀体内壁的磨损，也能避免泄压动作时高速介质对阀体拐角处的直接冲刷，延长阀体的实际使用寿命。

　　从安装适配维度来看，这款阀体的两端连接端面严格遵循通用工业管路的连接尺寸规范，端面的密封槽深度、螺栓孔分布圆直径都做了公差收敛设计，安装时不需要额外做适配加工，就能和同通径的管路法兰、泄压执行机构直接匹配，阀体侧面预留的测压接口可以直接接入现场的压力传感元件，不需要在管路上额外开孔取压，能减少现场安装的施工工作量。设计过程中重点考虑了不同工况下的受力变形问题，阀体的壁厚按照1.5倍额定工作压力的强度冗余做计算，在介质入口、出口以及阀座安装位这些应力集中的区域，额外做了局部加厚处理，同时通过有限元仿真反复调整加强筋的分布位置，既保证承压强度满足工况要求，又不会因为冗余壁厚过多造成整体重量过大，增加管路的挂载负荷。

　　这款阀体的内部腔体结构完全匹配弹簧式泄压阀芯的安装尺寸，腔体内壁的同轴度公差控制在0.02mm以内，能保证阀芯升降动作时不会出现偏磨卡滞，确保超压工况下泄压动作可以精准触发，压力回落之后阀芯能准确回座密封，不会出现泄压后持续泄漏的问题。在实际工程应用中，这类阀体可以适配水、蒸汽、轻质油品等多种常见工业介质，安装时只需要保证阀体的进出口方向和管路介质流向一致，将泄压出口端接入泄压回收管路或者安全排放区域即可，阀体本身的结构不需要做额外的现场改造。

　　不同于普通的截止阀、球阀阀体，安全阀体的结构设计需要同时兼顾承压强度、动作导向精度、密封可靠性三个核心要求，这款SVB阀体在设计时将阀座的安装定位面和阀芯导向柱的安装面做了一次装夹加工，保证两个工作面的同轴度，避免因为加工基准偏差导致的阀芯密封面错位，减少长期运行后的内漏概率。阀体外部的轮廓做了棱角钝化处理，既可以避免安装施工过程中尖锐棱角划伤操作人员，也能减少外部环境中的灰尘、水汽在棱角处的积存，降低阀体外部锈蚀的概率。对于现场运维来说，这款阀体的结构设计预留了足够的扳手操作空间，后期更换密封件、校验泄压动作值的时候，不需要将整个阀体从管路上拆卸下来，只需要拆开上端的阀盖就可以完成内部零件的检修更换，能大幅缩短运维停机的时间。在安装边界上，这款阀体的整体轴向长度、外接法兰的外径尺寸都和同压力等级、同通径的常规安全阀安装尺寸兼容，老旧管路的安全阀更换时可以直接替换安装，不需要调整现有管路的支架位置和连接端面，能降低改造施工的成本。阀体的材质选用上预留了适配不同工况的调整空间，结构本身的壁厚设计可以兼容铸钢、不锈钢等多种常用阀体材质，针对腐蚀性介质工况只需要更换对应材质的坯件，不需要调整整体结构尺寸，就能满足不同行业的使用需求。
