多级啮合传动齿轮变速结构

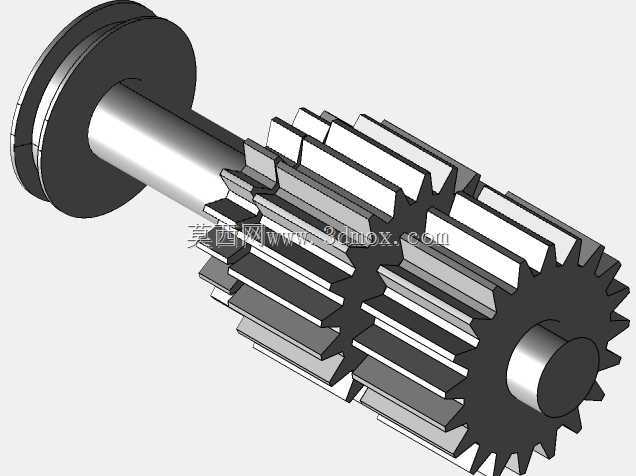

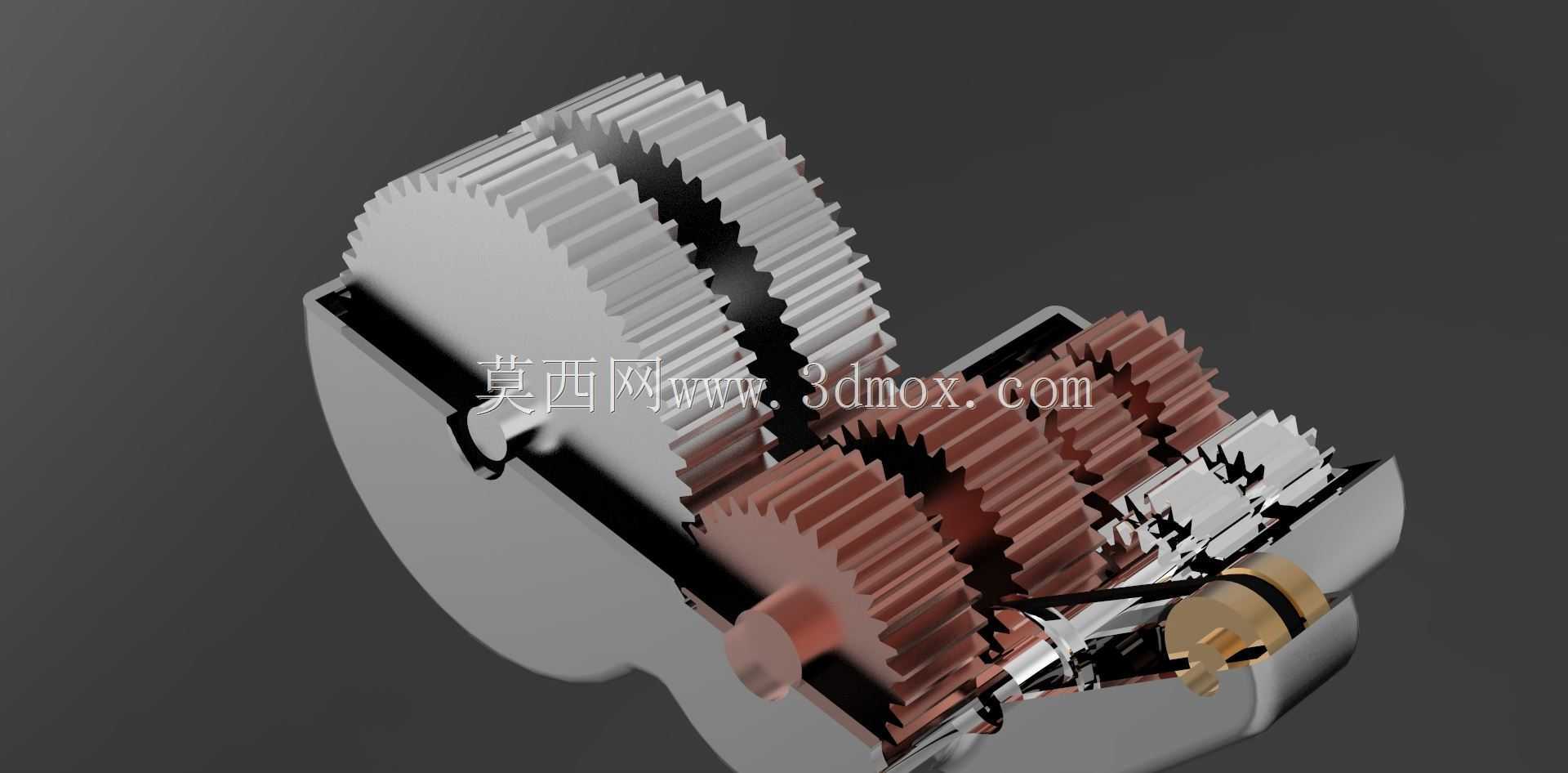

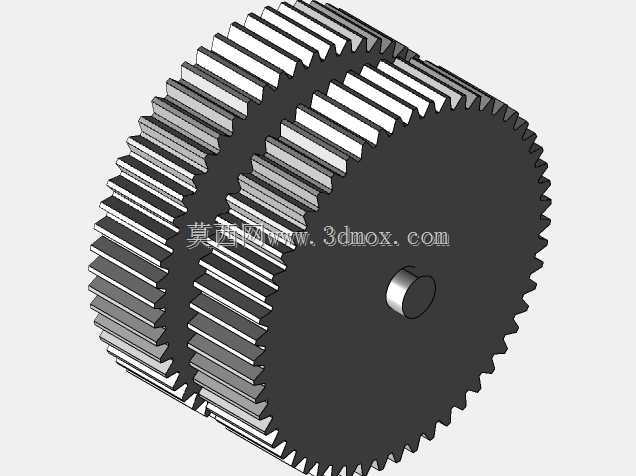

　　这套多级啮合的齿轮变速结构，核心是通过不同齿数齿轮的配对啮合，实现输入转速与扭矩的按需转换，在小型动力传输场景中，这类结构常被集成到手持动力工具、小型教学演示装置、桌面级传动实验台里，用来匹配动力源输出特性与终端执行件的负载需求。从结构布局来看，设计时优先考虑了箱体内部的空间利用率，大直径从动齿轮布置在箱体上部腔室，和输入轴端的小模数主动齿轮形成第一级减速，后续依次排布的多组不同齿宽、不同模数的铜色齿轮组，分别对应不同的传动比档位，每一级齿轮的啮合侧隙都控制在0.02-0.05mm区间，既保证传动过程不会出现卡滞，也能减少反向传动的空程误差。

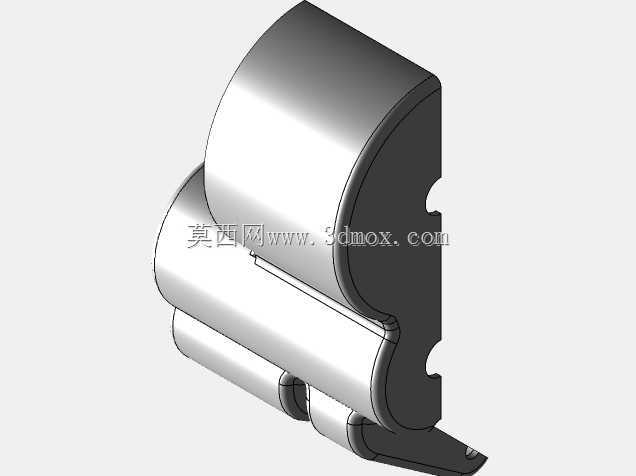

　　箱体采用半开式的轮廓设计，安装边界的基准面选在下部的弧形定位面与侧边的连接凸台，整体安装孔位的同轴度公差控制在0.01mm以内，不需要额外加装调整垫片就能完成齿轮组的轴向定位，装配时只需要依次将齿轮轴穿入箱体预设的轴孔，卡入轴端的挡圈就能完成整体组装，后期维护拆解也不需要专用工装。设计过程中没有采用常规的等模数齿轮排布逻辑，而是根据每一级传递的扭矩大小匹配对应模数：靠近输入侧的高速级齿轮选用小模数，降低高速运转时的齿轮啮合噪音，靠近输出侧的低速级齿轮选用稍大模数，提升大扭矩传递下的轮齿强度，避免出现断齿失效。齿轮的齿形都做了齿顶修缘处理，啮合时的接触斑点覆盖齿面长度的70%以上，运转过程中不会出现偏载磨损的问题。

　　箱体的内壁预留了0.8mm的储油间隙，装配时涂抹润滑脂后，齿轮运转带起的油脂可以均匀附着在啮合齿面，不需要额外设计复杂的油路结构，就能满足长时间运转的润滑需求。输出端的轴端设计了扁位结构，和外部执行件连接时可以传递更大的扭矩，不会出现轴与连接件相对滑动的问题。整个结构的外形轮廓没有多余的突出结构，外部安装时可以直接嵌入对应的设备腔体内，不需要额外设计防护外壳，半外露的齿轮结构也方便日常观察齿轮磨损情况，及时排查传动故障。在传动比匹配上，这套结构可以实现三档不同的转速输出，切换档位时只需要拨动对应的滑移齿轮，改变啮合的齿轮配对组合，就能完成转速切换，换挡过程中齿轮的啮合导入角做了15度的倒角处理，换挡时不会出现打齿问题。

　　所有齿轮的轴向定位都采用轴肩与卡簧配合的方式，没有采用过盈压装的装配方式，单个齿轮磨损后可以单独更换，不需要更换整个轴系组件，大幅降低后期维护成本。箱体的连接部位都做了圆角过渡，避免应力集中导致的箱体开裂，即使在频繁启停的冲击负载下，箱体结构也能保持足够的刚性，不会出现轴孔变形导致的齿轮啮合错位问题。
