曲柄驱动式齿条齿轮往复传动演示机构

这套齿条小齿轮传动机构，核心是通过曲柄滑块结构将旋转输入转化为齿条的直线往复运动，再通过齿条与小齿轮的啮合，将直线运动重新转化为齿轮的定轴旋转输出，整套机构采用立式安装布局，所有传动部件都集成在一块矩形安装底板上，底板预留了标准安装孔位，可直接固定在实验台架或者教学演示台面上，不需要额外制作转接支架。从实际应用场景来看，这类结构常出现在小型自动化送料机构、工位往复切换装置、教学演示教具以及部分轻工机械的直线-旋转运动转换单元中，相比丝杠传动、凸轮传动，齿条齿轮配合曲柄的结构传动效率更高，传动间隙更容易通过调整啮合中心距补偿，同时往复行程可以通过调整曲柄的回转半径灵活修改，适配不同的行程需求。

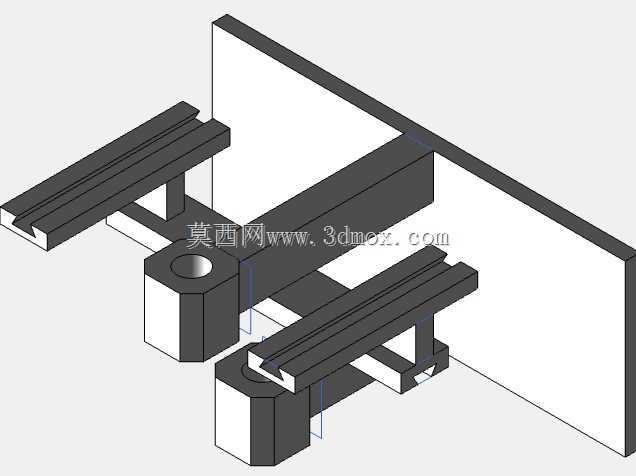

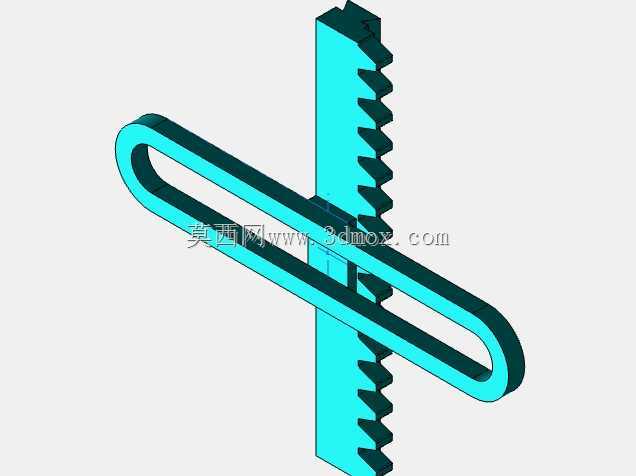

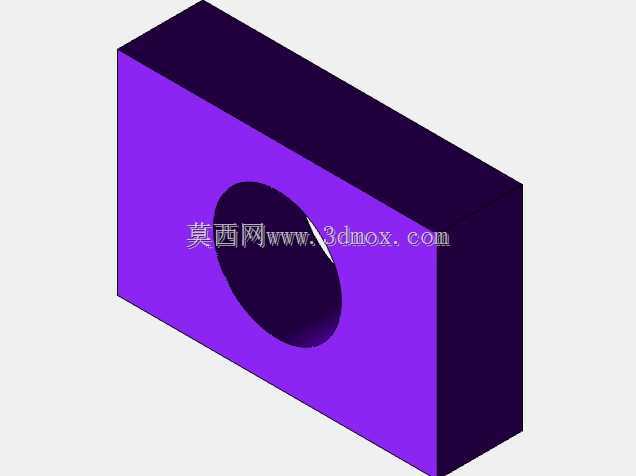

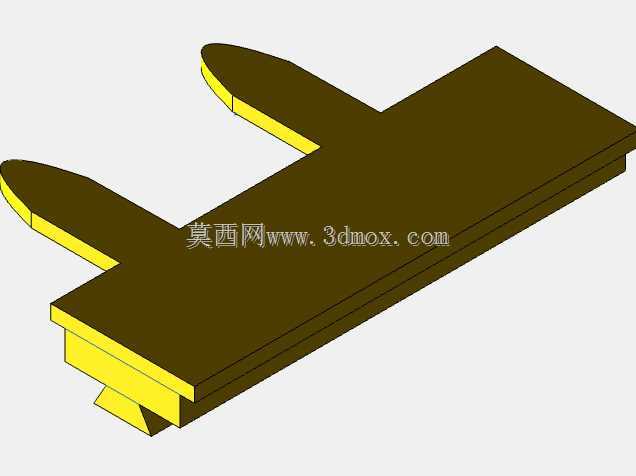

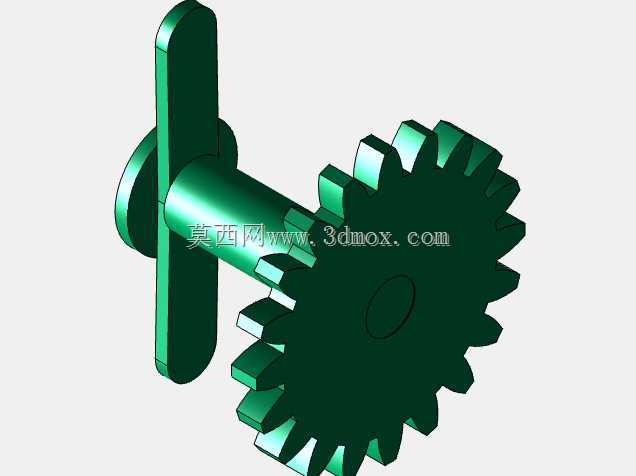

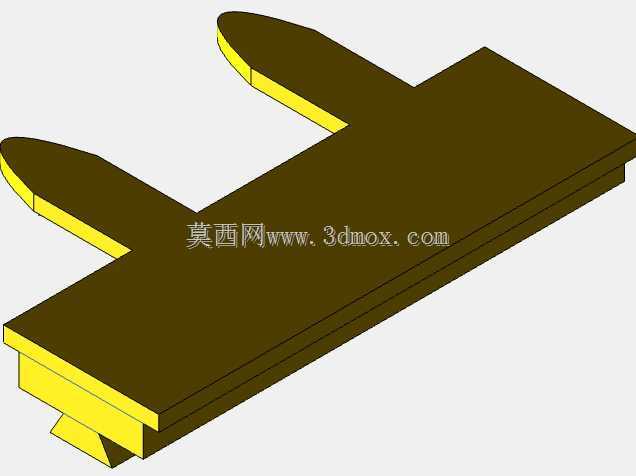

设计过程中首先确定的是传动副的模数选择，整套机构的负载属于轻载演示类工况，因此选用小模数直齿啮合，齿侧间隙预留0.02-0.05mm的装配余量，既保证传动过程无卡滞，也避免间隙过大导致的回程误差。曲柄部分采用偏心轴加连杆的结构，连杆与齿条的连接端采用腰型孔配合销轴的设计，抵消运动过程中连杆摆动带来的垂直方向位移偏差，避免齿条运动过程中出现别劲、卡涩的问题。齿条的导向部分采用双平行导杆结构，导杆与安装座上的滑动轴承配合，保证齿条全程运动的直线度，不会因为侧向受力出现偏斜，导致轮齿啮合不良。

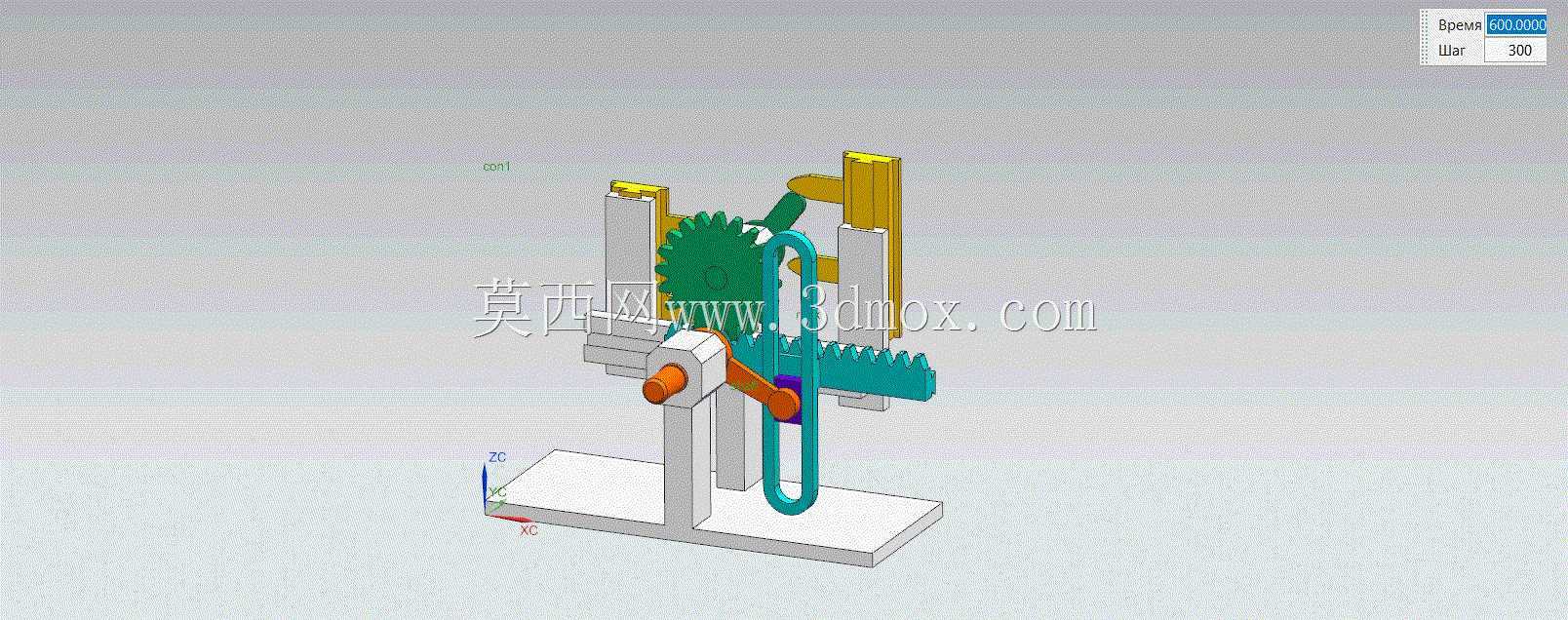

安装边界方面，整套机构的总高度控制在200mm以内，底板长宽尺寸控制在180mm*120mm区间，所有运动部件的外轮廓都在底板投影范围内，不会出现超出安装基座的运动干涉，安装时只需要保证底板水平固定，齿轮轴与安装面垂直，曲柄输入轴与齿轮轴平行，即可保证整套机构顺畅运行。功能特性上，这套静态装配模型完整还原了机构的所有零件配合关系，包括齿轮的齿形参数、齿条的安装定位、曲柄连杆的铰接间隙、导杆的导向长度，可直接用于运动仿真动画的搭建，直观展示旋转输入到直线往复再到旋转输出的完整运动过程，也可作为机械原理课程的演示案例，帮助理解齿轮齿条啮合特性、曲柄滑块运动规律。

实际选型参考时，若要将这类结构应用到实际设备中，需要根据负载大小重新核算轮齿的接触强度与弯曲强度，调整导杆的直径与导向长度，曲柄销轴需要加装滚针轴承降低铰接处的磨损，高速运行场景下还需要在啮合处添加润滑结构，同时增加防尘罩避免碎屑进入齿面加剧磨损。这套模型的结构设计完全遵循机械设计手册中齿轮齿条传动、曲柄连杆机构的设计规范，所有配合尺寸都符合公差配合要求，装配逻辑清晰，没有过约束或者欠约束的结构，可直接作为同类机构设计的参考蓝本，缩短同类型传动装置的开发周期，减少前期设计阶段的干涉验证工作量。
