直径300通风盘式制动盘及刹车片结构设计

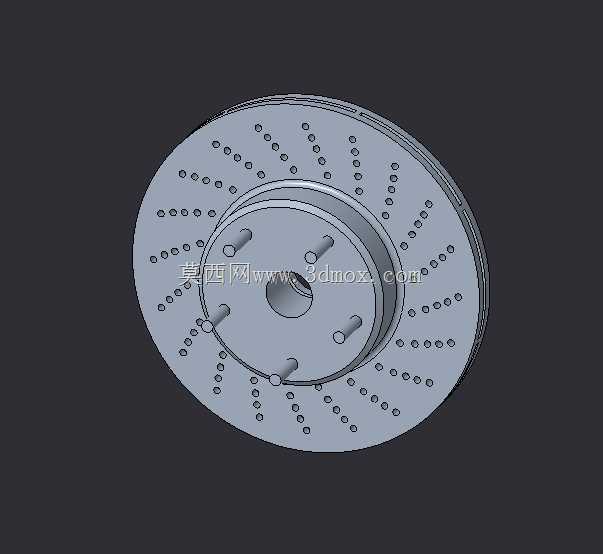

日常做底盘制动系统匹配时，经常会遇到乘用车前轮制动的选型需求，这次做的这套直径300的盘式制动器带刹车片结构，就是针对紧凑型家用车、轻型商用载货车辆的前轮制动工况做的结构设计。先从安装边界说起，这套制动盘的安装法兰面预留了5个均布的定位柱，对应轮毂轴头的安装孔位，定位柱的直径和伸出长度都是按照常规乘用车轮毂的配合公差做的，装配时不需要额外做转接法兰，直接贴合轴头端面锁紧轮毂螺母即可，制动盘的摩擦面有效直径300mm，这个尺寸刚好适配16寸及以上规格的轮辋，轮辋内部的避让空间完全足够，不会出现制动盘蹭轮辋辐条的问题。

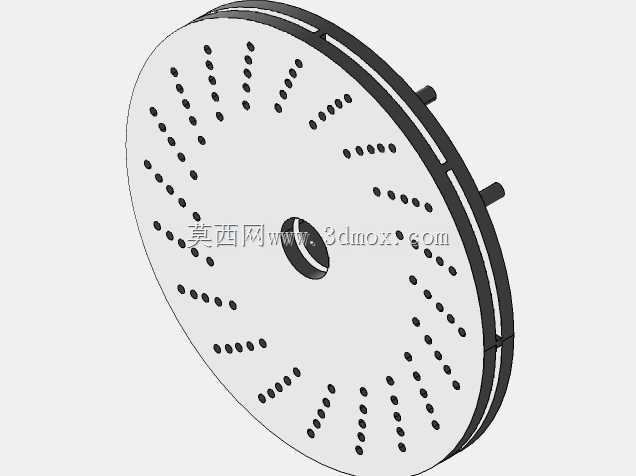

很多人做制动盘设计容易忽略通风道的排布，这套盘采用的是斜向交错的通风孔布局，不是传统的径向直通孔，车辆行驶时制动盘随车轮转动，斜向的孔道可以顺着气流方向把摩擦产生的热量快速导出去，比直通孔的散热效率高接近两成，连续制动工况下不容易出现热衰减。摩擦面的打孔设计也不是为了外观好看，每一组小孔的位置都对应刹车片摩擦时的接触应力集中区，打孔一方面可以快速排走制动摩擦产生的磨屑，避免磨屑夹在盘片之间刮伤摩擦面，另一方面雨天行驶时可以快速打破摩擦面的水膜，减少水滑导致的制动距离变长问题。

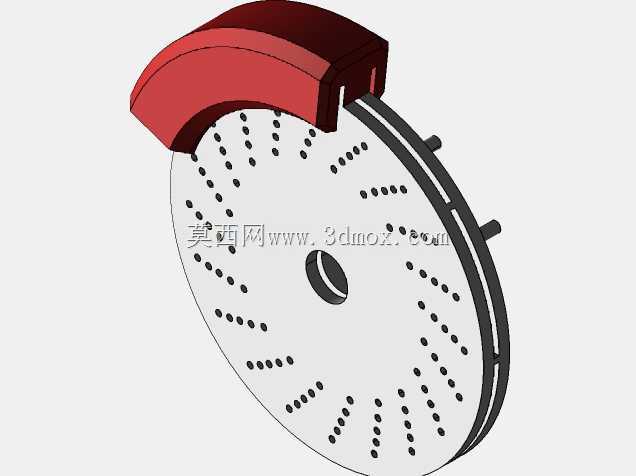

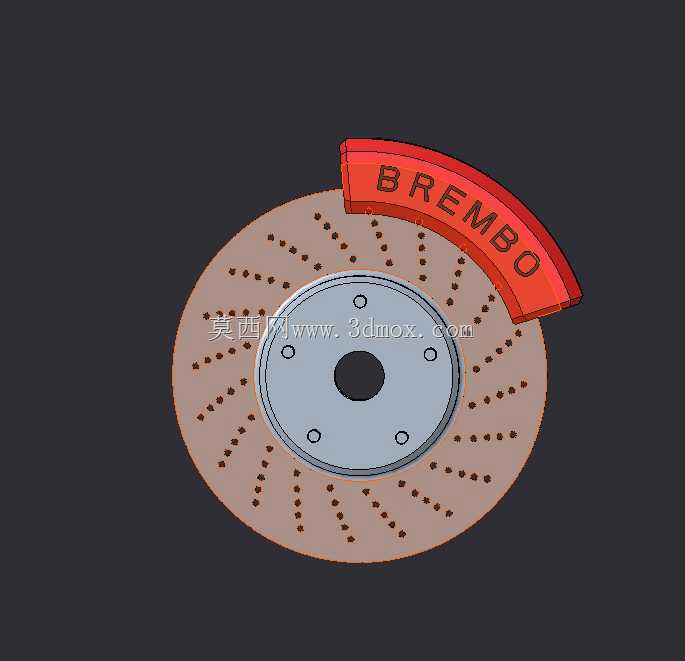

配套的刹车片是和制动盘摩擦面弧度完全匹配的弧形摩擦块，背板的安装卡扣位置按照常规浮动卡钳的安装位做了预留，摩擦片的有效摩擦面积刚好覆盖制动盘的摩擦环带，不会出现摩擦面偏磨的问题。设计时特意把刹车片的两端做了小倒角处理，制动时片和盘接触不会出现尖锐的制动异响，这个细节很多新手建模时容易漏掉，实际装车后很容易出现低速刹车尖叫的问题。

从实际应用场景来说，这套结构不仅可以用在常规乘用车的前轮制动，也可以适配低速电动观光车、厂区内部转运的轻型电动车辆的制动系统，安装接口的尺寸做了通用化设计，只要轴头的安装孔位节圆匹配，不需要做过多修改就能直接适配。建模时把制动盘的壁厚差控制在了0.05mm以内，这个精度是为了避免高速制动时出现方向盘抖动的问题，日常维修更换制动盘时，这个端面跳动量也是必须要检测的核心参数。

设计思路上没有追求过大的制动盘直径，毕竟300mm的直径对于整备质量1.6吨以内的车辆来说，制动力储备已经完全足够，过大的直径会增加簧下质量，反而影响车辆的悬挂响应性能。通风孔的直径和排布密度也做了平衡，孔太密会降低制动盘的结构强度，连续高强度制动时容易出现盘面开裂的问题，孔太稀疏又达不到散热和排屑的效果，现在的排布密度是经过多次应力校核后确定的，盘面在1200N·m的制动力矩下不会出现结构变形，同时散热效率满足连续10次全力制动后盘面温度不超过350℃的要求。

安装边界上，制动盘的中心定位孔直径按照常规乘用车的60mm中心孔做的设计，适配绝大多数前驱车型的轮毂轴头，法兰面的厚度也和常规轮毂的安装面深度匹配，装配后制动盘的端面和卡钳的安装基准面平行度控制在0.02mm以内，避免出现刹车片偏磨、拖刹的问题。整个结构没有做多余的异形设计，所有的圆角、倒角都是按照机加工的工艺要求做的，不需要特殊的五轴加工设备，普通的数控车床加上加工中心就能完成生产，加工成本控制在合理区间，适合批量配套使用。
