自行车通风散热型盘式制动刹车盘结构

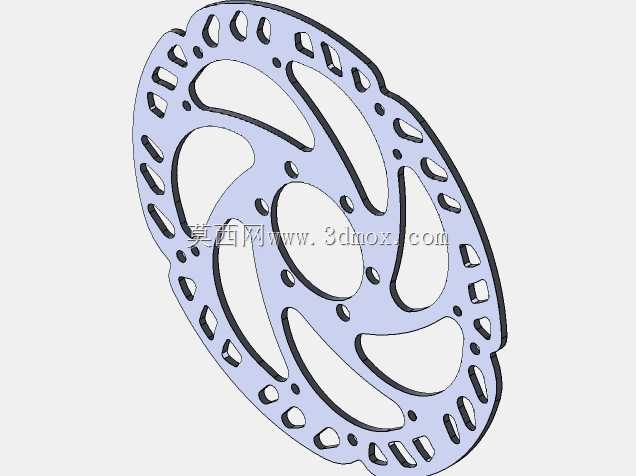

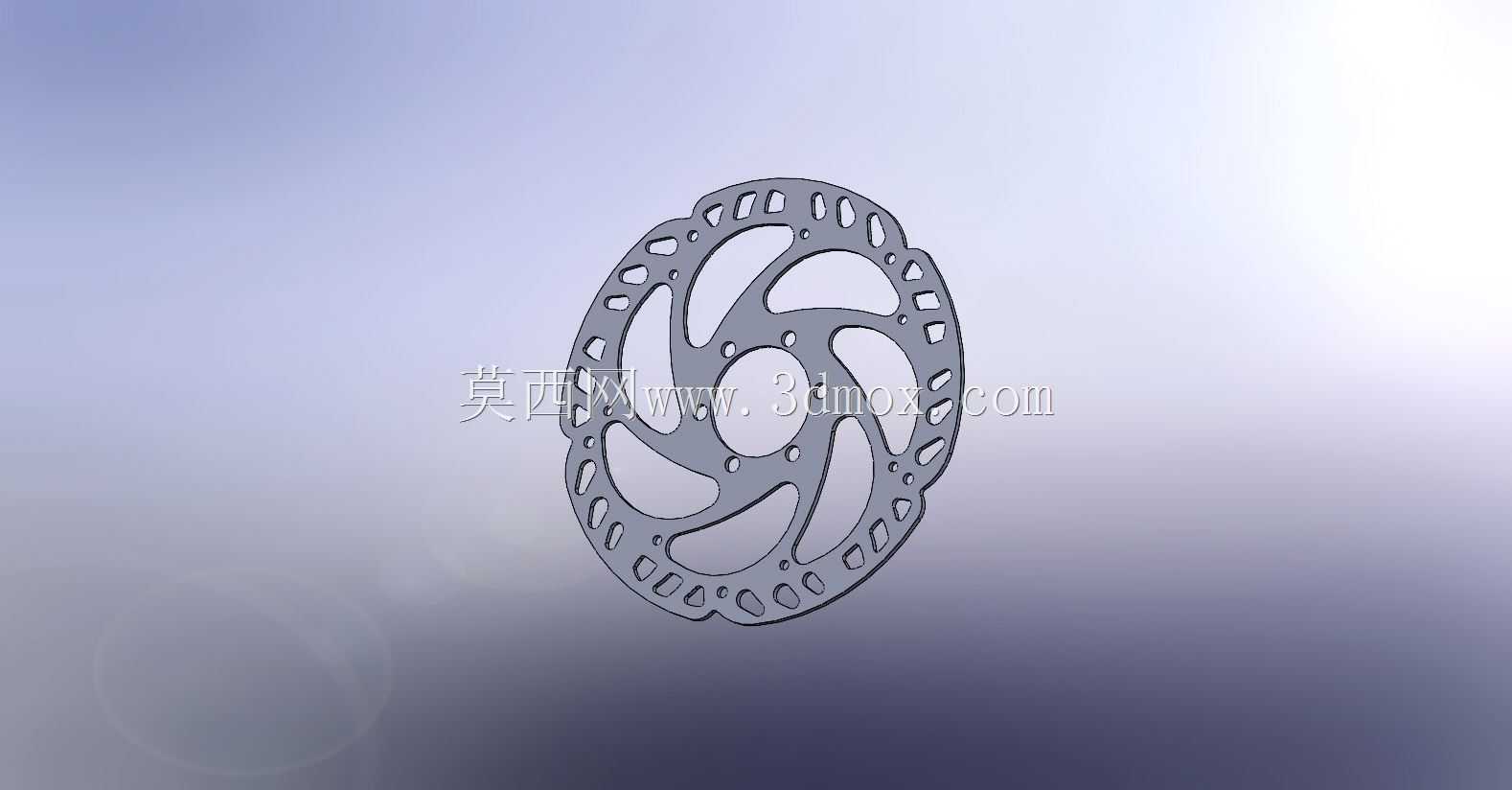

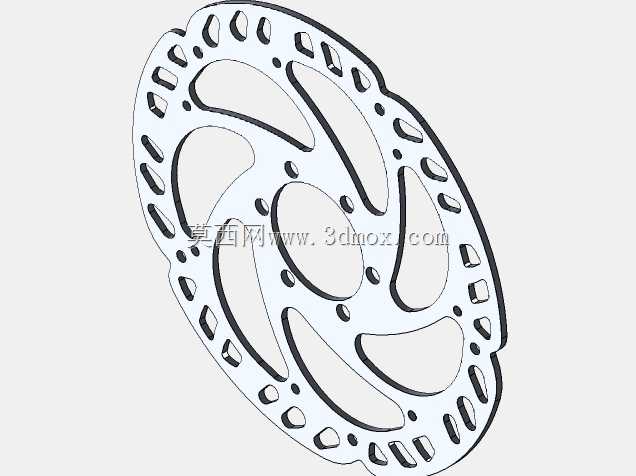

日常做两轮代步工具结构设计时，盘式制动的散热与制动稳定性一直是山地车、通勤自行车制动系统优化的核心方向，这款盘式制动结构的建模过程，完全围绕实际骑行工况下的受力与散热需求展开，没有做多余的装饰性结构。先从安装边界说起，这类制动盘的中心安装孔位完全适配常规自行车花鼓的安装法兰，六孔均布的安装点位严格匹配行业通用的安装孔距，安装面的平面度公差在建模时就预留了0.02mm的平面度要求，避免安装后出现盘片偏摆，导致刹车蹭碟的问题。盘片整体外径控制在160mm这个常规通勤与入门山地车通用的尺寸区间，厚度设定为2mm，既保证制动时的结构刚性，不会在大制动力下出现盘片形变，又能控制整体重量，不会给轮组带来过多的转动惯量负担。

从功能特性来看，盘片上的镂空结构不是为了造型好看做的装饰，每一处镂空的轮廓走向都顺着制动时的空气流动方向设计，骑行过程中气流可以顺着镂空槽快速穿过盘体，带走制动摩擦产生的热量，避免长距离下坡连续制动时，盘片温度过高导致制动力衰减的热衰问题。同时镂空边缘的弧形过渡结构，能够在制动块贴合盘片时，连续刮除刹车皮表面附着的泥沙与磨屑，避免硬质颗粒夹在刹车块与盘片之间，造成盘片异常磨损、制动异响的问题。盘片外缘的波浪形轮廓，一方面可以在转动过程中切割气流，提升散热效率，另一方面能够降低盘片高速转动时的风阻，也能减少制动时的共振概率，降低刹车过程中的高频噪音。

设计思路上，整个盘体的应力分布做了针对性的优化，连接中心安装位与外圈摩擦面的支撑筋，走向完全顺着制动时的扭矩传递方向布置，每一条支撑筋的宽度都经过受力校核，在紧急制动最大制动力矩下，支撑筋的形变控制在弹性形变范围内，不会出现永久变形。摩擦面的区域没有做多余的打孔，保证刹车块与盘片的接触面积足够，不会因为接触面积不足导致单位面积压力过大，加快刹车块的磨损。所有镂空的边角都做了R2以上的圆角过渡，避免应力集中导致盘片在长期交变载荷下出现裂纹，延长盘片的使用寿命。

实际应用场景里，这类盘式制动器不仅适配普通城市通勤自行车，也能满足入门级山地车的轻度越野使用需求，不管是日常通勤的频繁点刹，还是郊野骑行的长下坡制动，结构强度与散热能力都能覆盖对应的工况。安装时不需要对花鼓做额外改装，直接替换同规格的原有制动盘即可，适配市面上绝大多数的线拉、油压碟刹夹器，安装公差范围覆盖常规民用级自行车的装配精度要求，不需要额外做适配加工。建模过程中，所有的安装孔位、配合尺寸都严格按照行业通用的互换性标准设定，盘片两侧的摩擦面平行度公差也预留了加工余量，方便后续生产时的铣削加工，不需要二次调整结构就能直接对接生产工艺。
