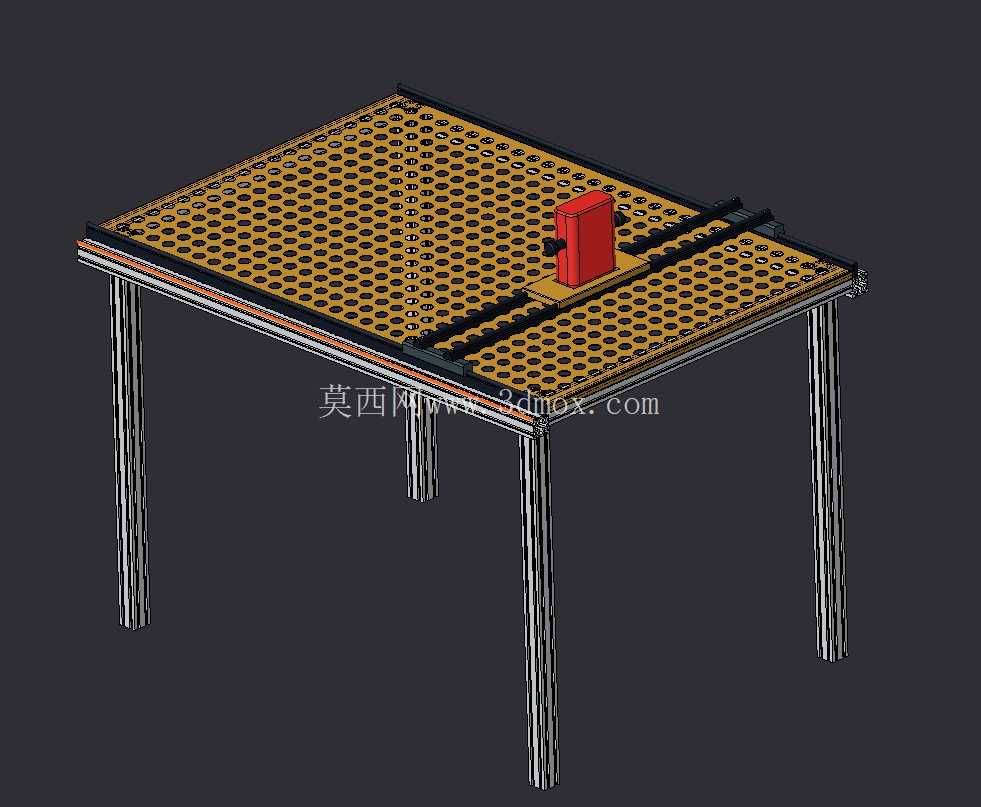

DIY小型木工铣削加工工作台结构

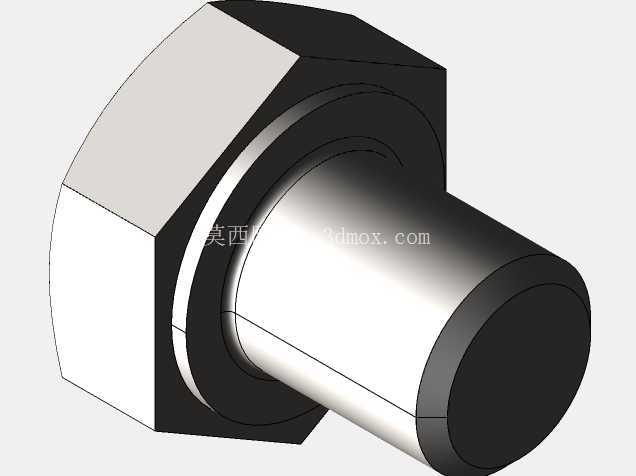

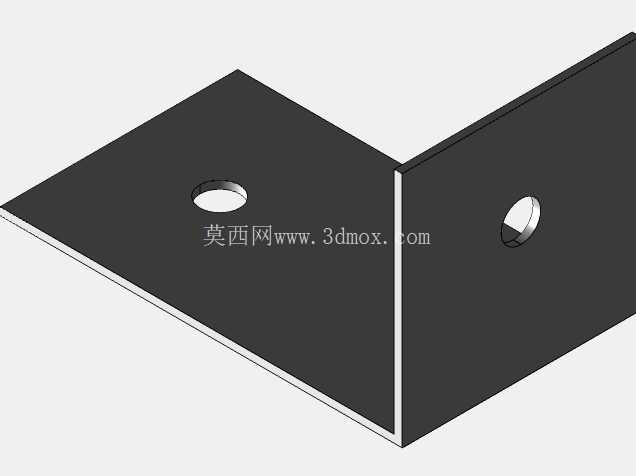

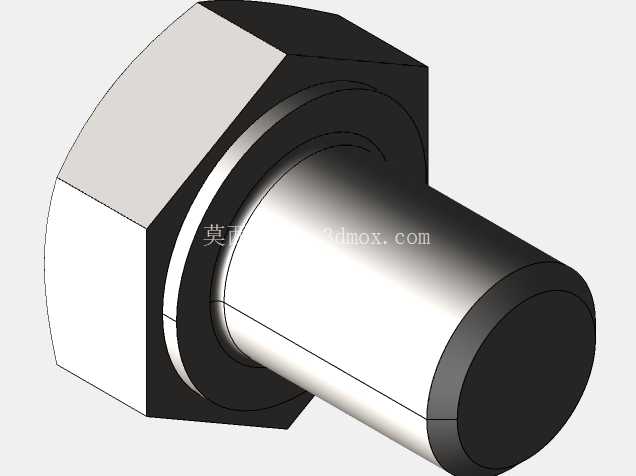

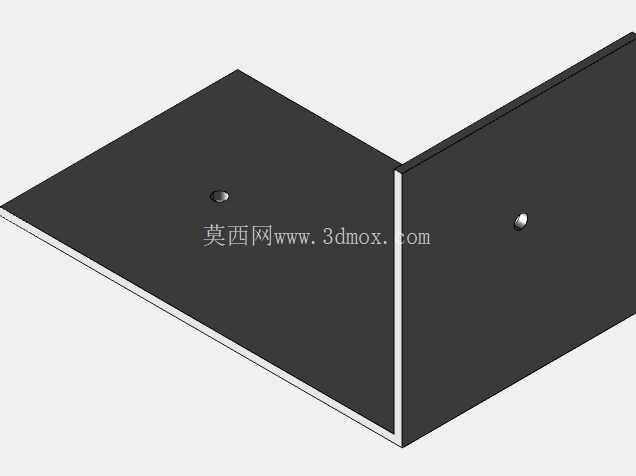

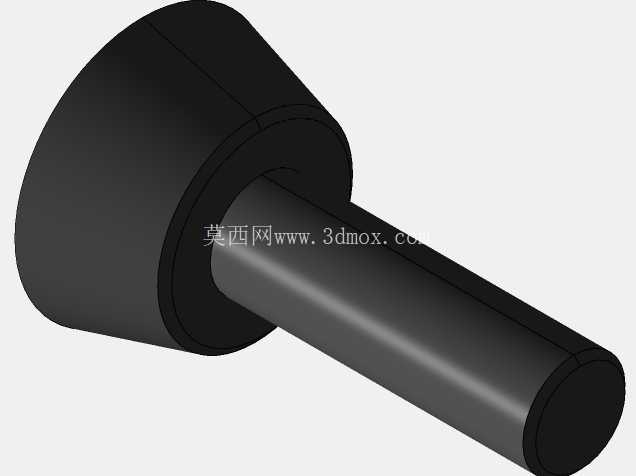

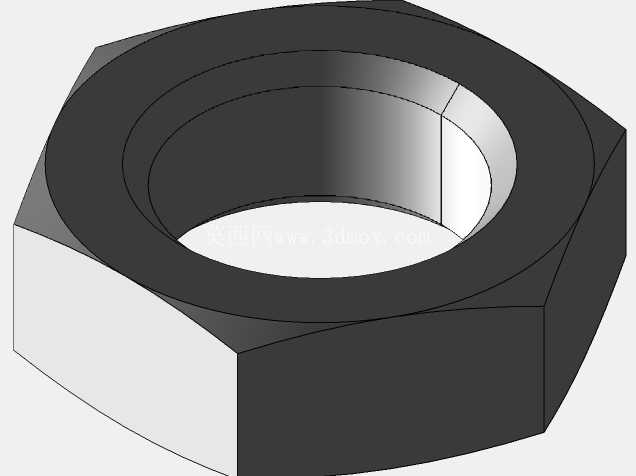

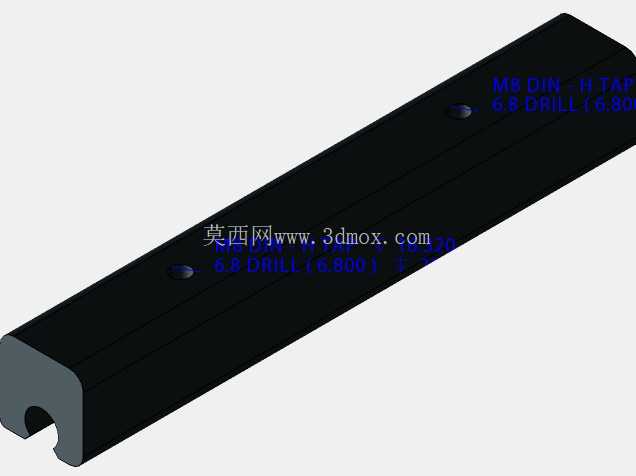

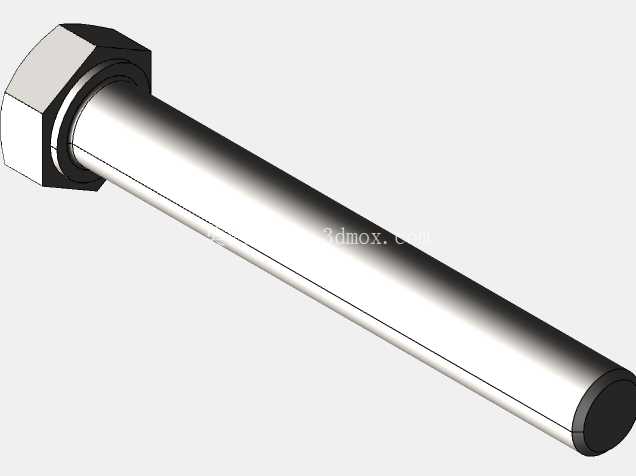

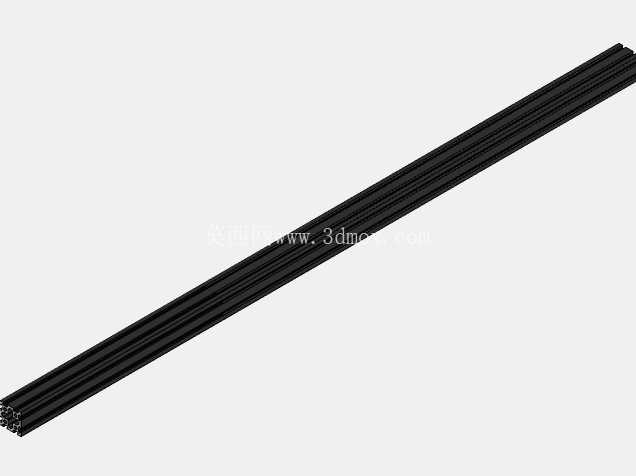

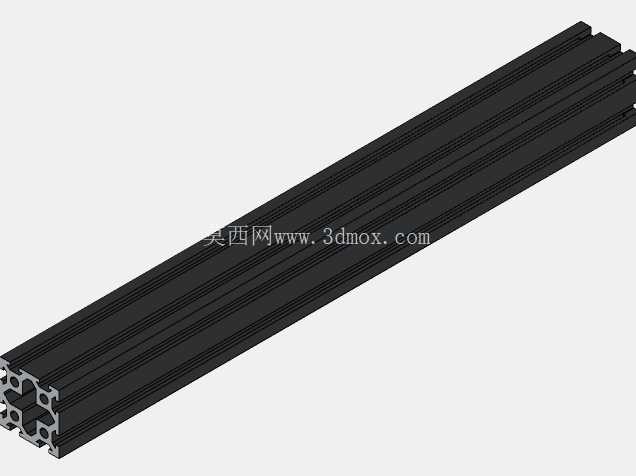

　　这款自制木工铣削设备的设计初衷，是面向小型木工工坊、个人DIY加工场景的实用化加工需求，填补小型作坊内大尺寸板材铣削、开槽、修边作业的设备缺口，区别于工业级重型木工铣床的大占地、高成本特性，该结构在保证加工稳定性的前提下，尽可能压缩了设备整体占用空间，适配小型加工场地的摆放与使用需求。设备整体采用铝型材搭建主体支撑框架，这类型材的装配特性无需复杂焊接工序，仅通过标准角件与螺栓即可完成机架组装，后期调整机架尺寸、拓展附加功能模块时的拆装改造成本极低，框架的支撑腿采用标准40系列铝型材，搭配底部可调脚杯即可完成设备水平校准，抵消地面不平整带来的机架晃动问题，保证加工过程中的结构稳定性。

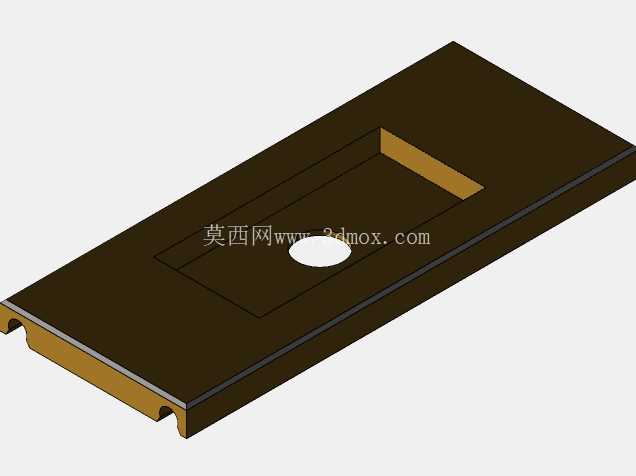

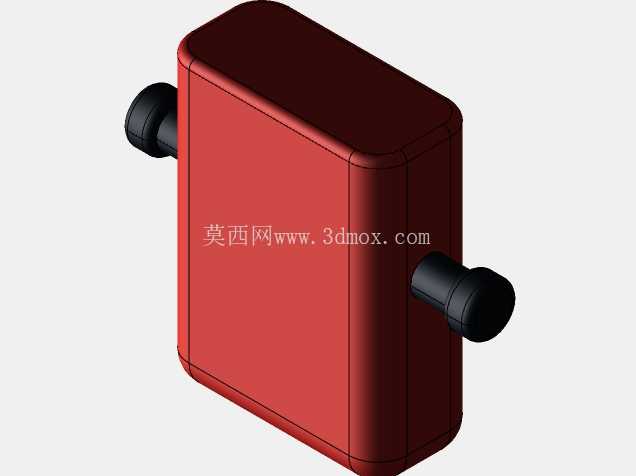

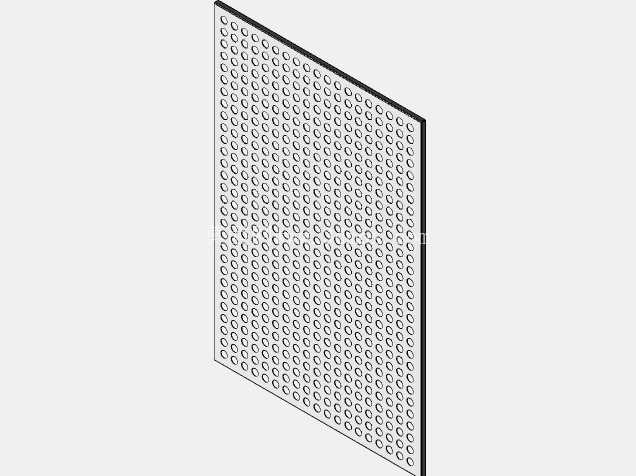

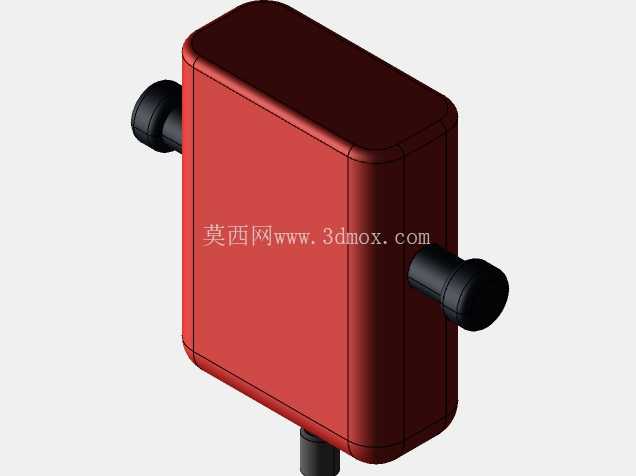

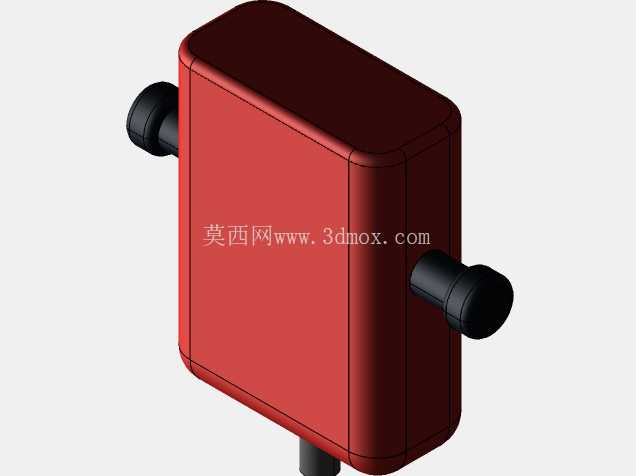

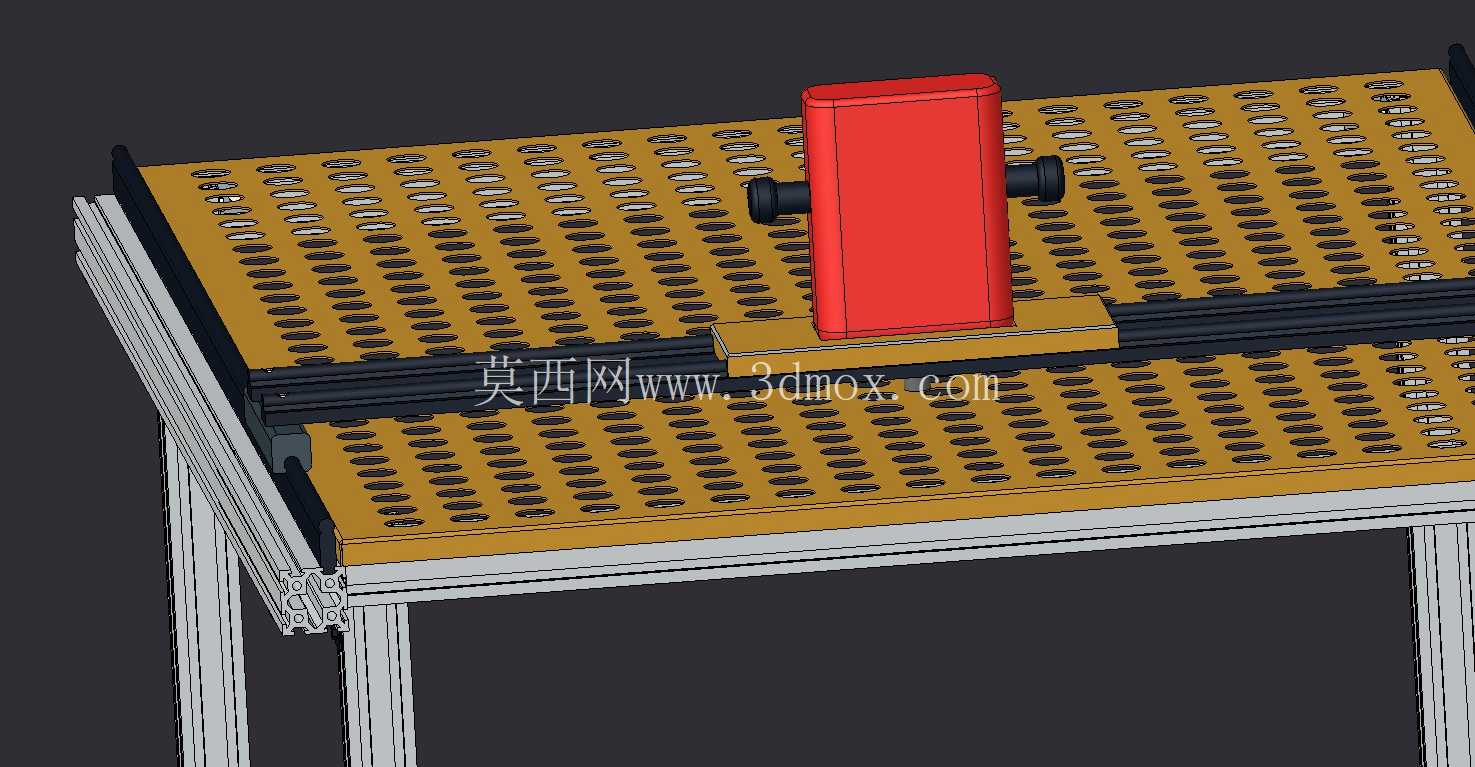

　　工作台面采用多孔网格板设计，这类台面的核心作用是为工件装夹提供灵活的固定点位，加工不同尺寸、不同外形的木质工件时，可通过快速夹钳、定位块在台面任意孔位完成装夹固定，无需额外制作专用夹具，大幅缩短单件小批量木工加工的准备周期，台面的镂空结构同时可以及时排出铣削过程中产生的木屑，避免切屑堆积在加工区域影响铣刀走刀与工件定位精度。铣削动力单元采用可沿横向导轨滑动的安装结构，导轨固定在工作台面的纵向支撑梁上，动力单元可沿导轨完成全幅面的横向走刀，配合工件在台面上的纵向位置调整，即可覆盖工作台全区域的加工范围，动力单元的安装座预留了高度调节余量，可根据加工深度需求、铣刀长度调整主轴的伸出高度，适配不同厚度板材的铣削加工需求，动力单元两侧设置的操作手柄方便操作人员手动控制走刀速度，针对小型木工加工的低速进给需求，手动控制的方式相比数控进给结构更简单，维护成本更低，也更适合个人DIY场景下的灵活操作需求。

　　设备的外形尺寸控制在1500mm×1000mm×1000mm的范围内，这个尺寸边界经过实际加工场景验证，长度方向1500mm的尺寸可以满足常规家装板材、小型实木构件的加工长度需求，1000mm的宽度方向可以覆盖大部分标准板材的幅面宽度，1000mm的总高度符合人工站立操作的人机工程学要求，操作人员无需弯腰或抬手即可完成走刀操作、工件装夹调整，长时间作业的疲劳度更低。

　　从结构设计逻辑来看，这款设备没有采用复杂的铸件机身结构，全部采用标准件与通用加工件组合搭建，核心设计思路是在满足木工铣削基本功能的前提下，尽可能降低制作门槛与制作成本，所有零部件都可以通过常规五金渠道采购，不需要依赖大型机加工设备即可完成整机组装，非常适合小型木工从业者、手工爱好者自行搭建使用。在实际加工场景中，这款设备可以完成木板边缘修边、板材开槽、平面铣平、榫头加工等常见木工铣削工序，相比手持电木铣的加工方式，台式结构的加工精度更高，走刀更平稳，加工出来的构件尺寸一致性更好，也能避免手持加工时的抖动导致的工件报废问题，设备的导轨安装面经过校平处理，动力单元滑动过程中无卡顿、无偏移，走刀直线度可以满足常规木工加工的精度要求，针对木质材料加工时切削力较小的特性，机架的刚性储备完全可以承受铣削过程中的切削振动，不会出现机架共振导致的加工表面波纹问题。台面下方预留了一定的空腔空间，后期可以加装木屑收集装置，将铣削产生的木屑通过台面孔洞吸入收集袋，保持加工区域的整洁，也能避免木屑飞溅影响操作人员的作业安全，动力单元的安装位也预留了拓展接口，后期可以根据加工需求更换不同功率的主轴、加装不同规格的铣刀夹具，拓展设备的加工能力，比如加装成型铣刀之后就可以加工木线、花边等异形截面的木工构件。
