欧式十字护手装饰工艺剑三维结构设计

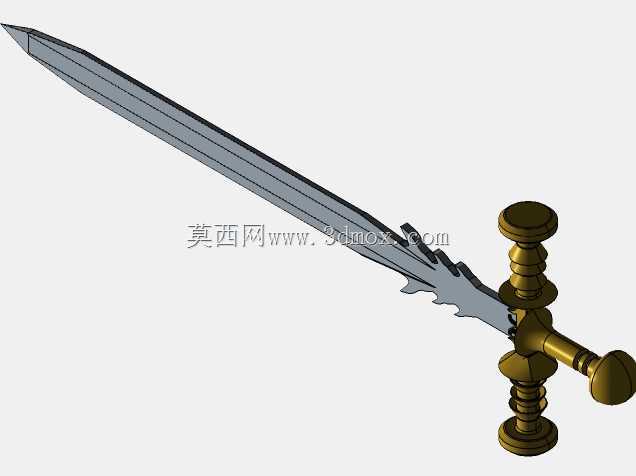

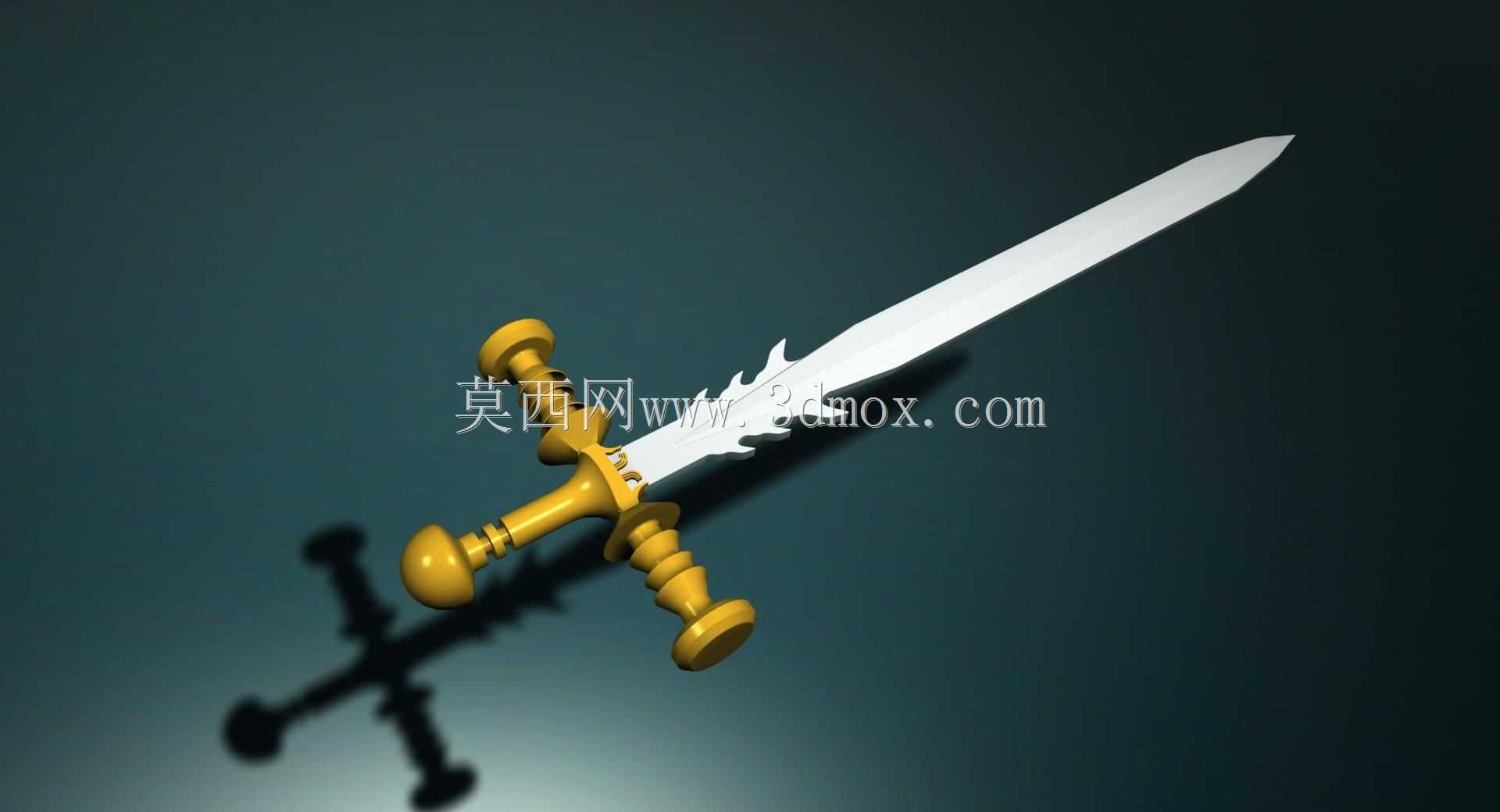

　　本次呈现的剑类三维结构，在设计阶段首先锚定了两类核心应用场景：其一为影视道具、文创展陈领域的1:1实体复刻参考，其二为金属工艺摆件生产环节的结构打样依据，区别于实战类兵器的功能导向，该结构更侧重造型还原度与加工可行性的平衡。从整体结构拆分来看，剑身采用对称双面对称刃面设计，刃部从护手位置向剑尖方向做连续线性收窄，剑尖位置做圆弧过渡处理，既避免了尖锐结构带来的安全隐患，也能在后续压铸、抛光工序中减少应力集中导致的坯料开裂风险；剑身靠近护手的位置设计有对称式翼状装饰凸起，凸起部分与剑身主体做一体化建模，没有额外拼接缝隙，能降低后续表面电镀、做旧处理的工序复杂度。

　　护手部分采用经典十字形结构，横向延伸的两个护手端头做球形收边，球形端面的直径与护手杆身直径比例控制在1.8:1，既保证了握持时的格挡限位效果，也不会因为端头过于突出导致摆件摆放时占用过多横向空间；护手与剑身衔接的位置做了0.3mm的定位凸台，装配时凸台可嵌入剑身预设的卡槽内，避免粘接或焊接时出现位置偏移。剑柄部分采用分段式阶梯造型，从护手向剑尾方向依次设置三道环形凸起，环形凸起的外径逐段递增，最后在剑尾位置设置与护手端头同直径的球形配重块，配重块的重量占整剑总重量的32%，能让整剑的重心落在护手前2.5cm位置，握持时不会出现头重脚轻的问题，作为摆件放置时也能保证重心稳定，不会因为轻微触碰出现倾倒。

　　建模过程中对所有曲面过渡位置都做了G2连续处理，刃面与剑身侧面的过渡圆角控制在0.1mm，既保留了刃部的视觉锋利感，也不会在后续3D打印或金属铸造时出现薄壁破损问题；所有装饰结构的拔模斜度统一设置为1.5度，完全适配失蜡铸造、锌合金压铸的常规工艺要求，不需要后续额外做结构修改就能直接开模生产。从安装边界来看，该结构如果搭配立式展示架，展示架的支撑托位置需要对应护手下方1cm与剑尾前方2cm两个位置，两个支撑点的间距控制在18cm，就能完全承载整剑重量，不会出现长期放置导致的剑身弯曲变形；如果采用壁挂式安装，壁挂件的挂钩需要卡在十字护手的横向杆身后方，挂钩的承重阈值不低于2kg即可满足安装要求。

　　不同于常规兵器建模只侧重外形还原，该结构在设计阶段就提前考虑了不同加工工艺的公差适配：如果采用树脂3D打印做展示样件，所有配合面预留0.2mm的间隙即可满足后期组装要求；如果采用金属材质做量产成品，配合面间隙预留0.15mm就能满足焊接、粘接的精度要求。剑身表面的纹理处理预留了0.05mm的深度余量，后续做蚀刻、抛光或者拉丝处理时，不会因为表面加工损耗破坏原有造型的比例协调性。剑柄位置的环形凸起之间的凹槽宽度统一设置为8mm，刚好适配常规缠绳装饰的宽度，不需要额外修改结构就能完成剑柄的后期装饰加工。
