齿轮齿条式手动冲压压力机结构设计

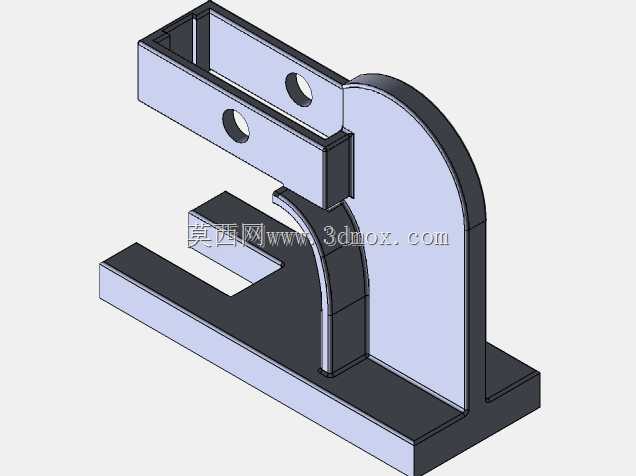

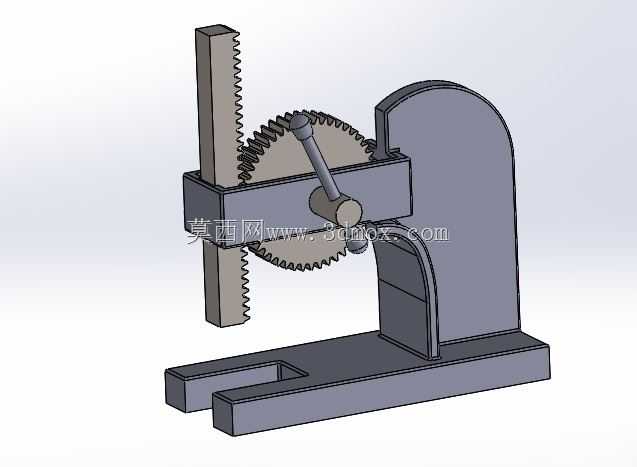

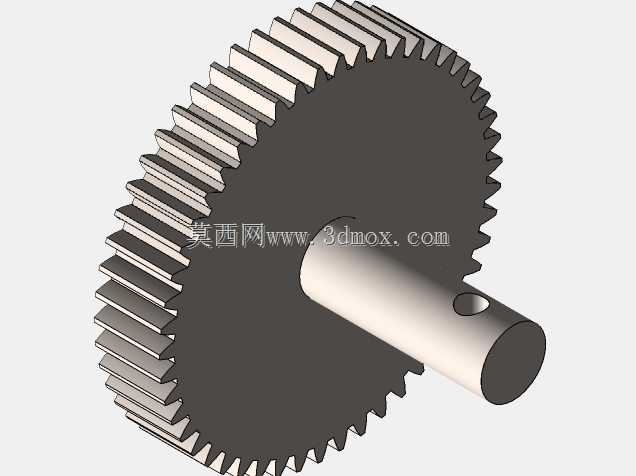

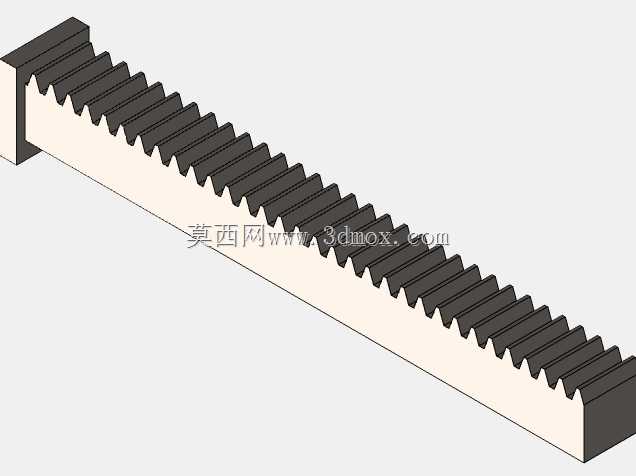

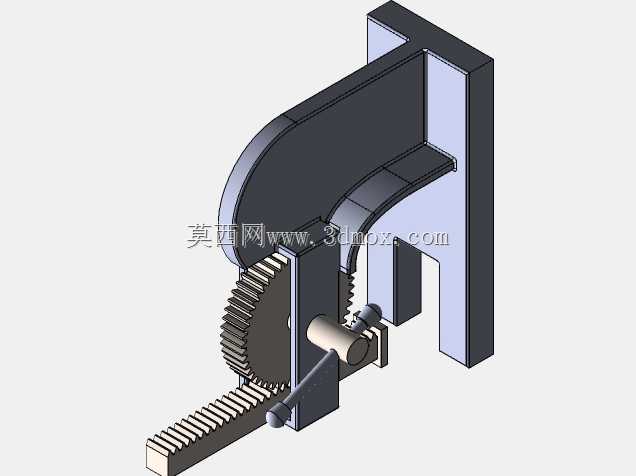

这款手动压力机主要面向小批量五金件加工、维修工位压装、教学实训演示等场景，在小型维修车间、五金加工个体户、院校金工实训基地中十分常见，可完成薄金属片冲孔、小尺寸轴套压装、线束端子压接、小型零件校直等轻载压力加工作业，无需外接动力源，适合无供电或临时作业场景使用。设备核心采用齿轮齿条传动结构，操作时通过摇动手柄带动小齿轮转动，与齿条啮合将旋转运动转化为竖直方向的直线往复运动，齿条下端作为压头执行端输出压力，结构传动效率高，手动操作力经过齿轮传动放大后可满足轻载冲压需求，传动过程无液压元件的泄漏风险，也无需气动系统的气源配套，维护成本极低。设计阶段优先考虑了操作的便捷性与结构刚性，底座采用开槽式平板结构，槽位可用于安装定位夹具，适配不同外形的待加工工件，底座整体厚度经过刚性校核，承受额定压力时不会出现明显翘曲变形，保证压装精度。立式支架采用圆弧过渡的板件焊接结构，既减少了应力集中点，也为齿轮齿条组件提供稳定的安装支撑，齿轮轴与支架之间采用滑动配合，预留了合理的润滑间隙，长期使用磨损后可通过更换轴套快速修复。齿条采用矩形截面直齿结构，齿形参数与小齿轮完全匹配，设计时通过极限距离配合约束齿条的上下行程，避免齿条超程脱出，同时在齿条与导向座之间设置了耐磨导向套，保证压头上下运动的直线度，防止压装过程中出现偏载。设备整体安装边界紧凑，底座占地面积小，可直接放置在常规工作台面上使用，无需额外浇筑基础或固定安装，移动搬运十分方便。操作端的手柄采用偏心摇臂结构，转动半径符合人体工程学设计，操作人员施加较小的力即可获得足够的压装力，长时间操作也不易产生疲劳。整机没有复杂的电控或管路元件，故障点极少，日常仅需定期在齿轮啮合面、齿条导向面涂抹润滑脂即可维持正常运行，对于缺乏专业设备维护人员的小型加工场景十分友好。在实训教学场景中，这款设备还可作为齿轮齿条传动、运动转换机构的直观演示教具，帮助学习者理解旋转运动转直线运动的机械原理，以及手动压力设备的力放大逻辑。
