船舶系泊用霍尔式抓斗锚结构设计

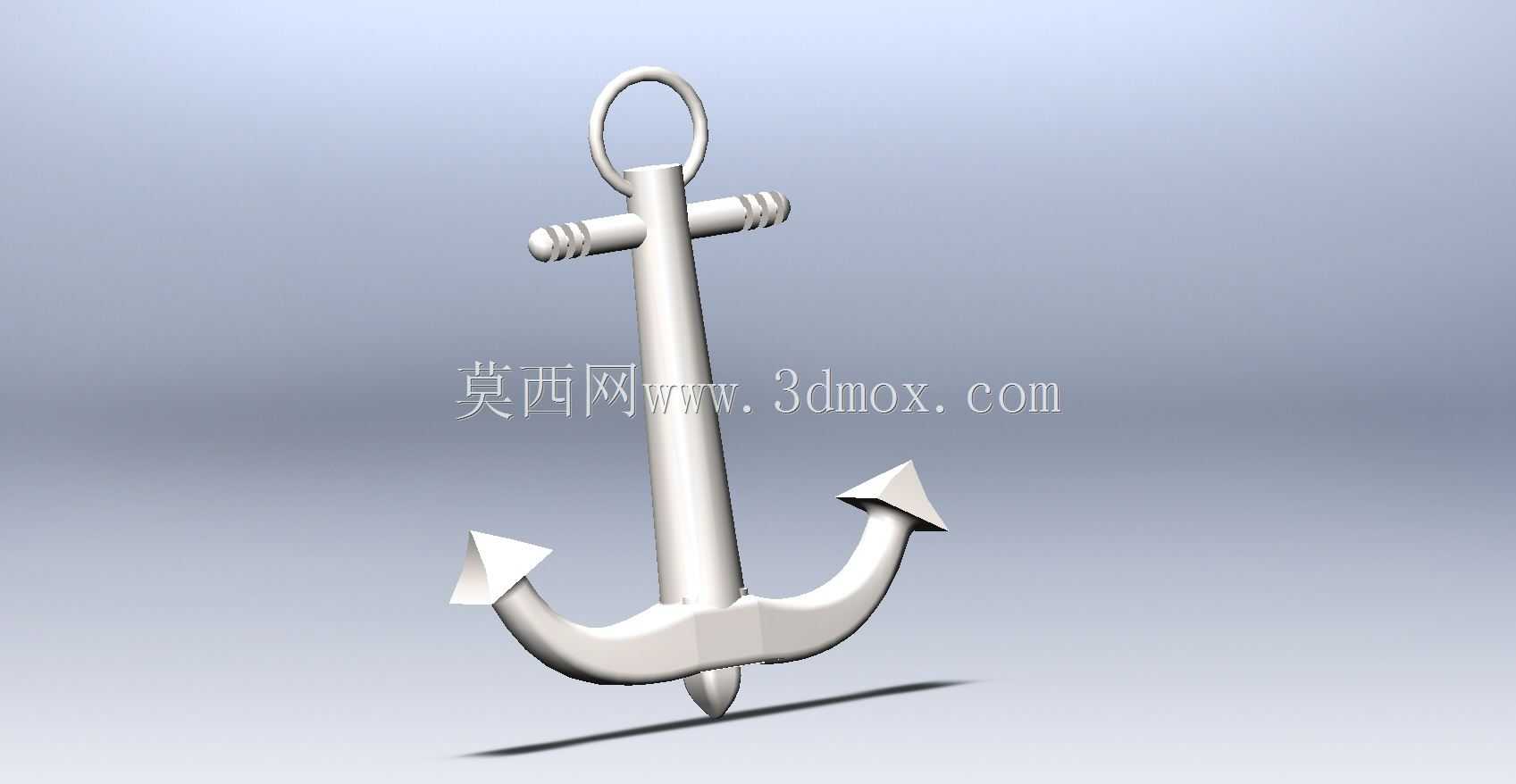

　　在船舶舾装与近海工程锚固场景中，抓斗锚是承担船舶临时系泊、浮式作业平台定位的核心受力部件，区别于固定埋设的桩基锚，这类锚依靠自身重力与抓持结构嵌入海床土层，实现对浮体的位移约束，在内河航运临时停靠、近海养殖区浮筏固定、小型工程作业船驻位场景中应用广泛。这款抓斗锚的设计首先从受力边界出发，锚头顶部的环形吊耳直接连接锚链，作业时锚链拉力会通过垂直的锚干传递到两侧对称的锚爪，锚爪的入土角度经过反复校核，当锚被拖动时，两个带尖端的锚爪会顺着土层切入，配合锚头底部的尖刺结构，能在沙质、泥质海床中快速获得足够抓持力，避免走锚风险。建模阶段先从锚干的回转体特征入手，先绘制锚干的中心轴线，以旋转凸台生成主体杆身，

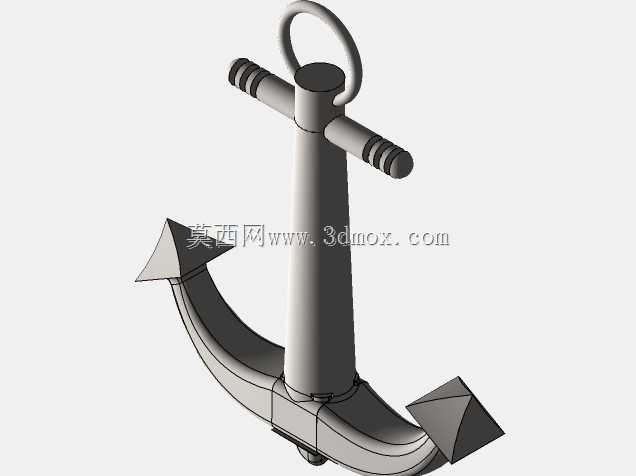

　　杆身上端的环形吊耳单独绘制草图后通过凸台拉伸与主体合并，杆身两侧的横向凸棱是为了增强锚干与土层的摩擦力，避免锚在受拉时发生轴向转动。两侧锚爪采用对称建模思路，先完成单侧锚爪的曲面构建，通过曲率调整保证锚爪从杆身过渡到尖端的曲面顺滑，避免应力集中，锚爪尖端做了小角度的切角处理，既保证入土锋利度，又避免尖端磕碰破损，完成单侧后通过基准面镜像得到另一侧结构，最后在锚干最下端添加锥形尖端，引导锚体初始入土。安装边界上，顶部吊耳的内孔尺寸匹配常规船用锚链的链环直径，锚爪展开后的最大宽度要适配锚链筒的收纳尺寸，保证船舶起锚后锚体能顺利收回到船舷的锚穴位置，不会突出船体外板造成航行剐蹭。渲染阶段给模型赋予金属哑光材质，模拟铸钢锚件的实际表面质感，

　　添加地面投影还原锚体放置在硬质平面的受力状态，方便设计人员直观核对各部分的比例协调性，建模过程中随时通过剖面检查锚干与锚爪的连接过渡壁厚，保证铸件成型时不会出现壁厚突变导致的铸造缺陷，同时核对整体重心位置，确保锚在自由下落时能保持正确姿态，让锚爪优先接触海床，保证抓持效率。
