起重设备用直柄单钩结构设计

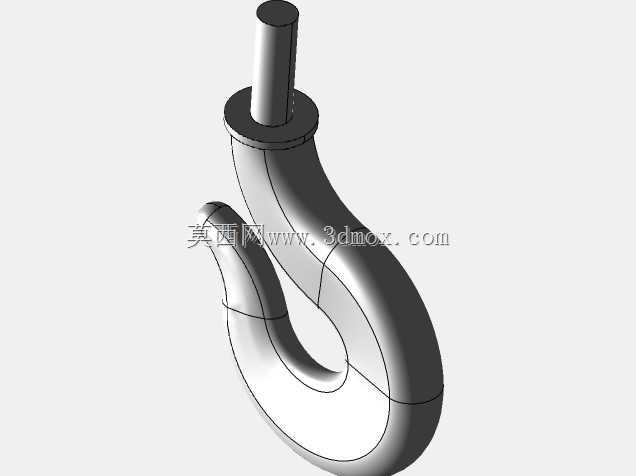

　　这款直柄单钩是起重吊装作业场景里的核心受力配件，日常在车间物料转运、轻型起重设备配套、小型设备安装就位、仓储货物吊装等场景中承担载荷传递的作用，区别于大吨位起重场景的叠片式吊钩，这类整体成型的单钩更适配中小载荷的频繁吊装作业，安装更换便捷，日常维护检查的可视性更好。从结构设计逻辑来看，钩体采用流畅的弧形钩身过渡，没有突兀的截面突变，目的是让吊装作业中载荷产生的应力能够沿着钩身曲面均匀分散，避免局部应力集中导致的疲劳开裂，钩尖部分做了内收的弧度设计，既能够保证吊索具、吊装带或者卸扣可以顺利滑入钩腔，又能在起吊过程中防止吊具意外滑脱，钩身的截面从钩尖到钩颈位置逐步过渡加厚，匹配不同位置的受力大小——钩腔内侧承受吊具的挤压载荷，钩背位置承受拉伸载荷，不同截面的厚度变化是按照等强度设计思路做的优化，在保证承载能力的前提下尽可能减少不必要的材料冗余，降低吊钩自身重量，减少起重设备的无效载荷消耗。

　　上部的直柄安装段是圆柱形结构，配套的圆形挡台是安装定位的关键结构，安装时直柄可以穿过起重设备的吊臂端部安装孔、滑车组的挂接孔或者平衡梁的连接孔，圆形挡台直接贴合安装面完成轴向定位，不需要额外做复杂的定位结构，直柄段的直径和挡台的外径尺寸是匹配常规中小吨位起重挂点的安装孔径设计的，安装边界上，直柄的长度预留了足够的紧固件安装空间，不管是采用螺母锁紧还是销轴横向固定的安装方式，都有足够的操作空间，不会出现安装干涉的问题。

　　实际使用中，这类吊钩的钩腔开口尺寸经过适配，能够兼容常见的吊装带、钢丝绳索具、卸扣等配套吊具，不需要额外定制转接件，钩身的曲面弧度经过反复校核，当吊具在钩腔内有小角度摆动时，载荷的作用点始终落在钩身的安全承载区间内，不会因为吊具偏摆导致载荷偏移到钩尖位置，引发脱钩或者钩尖变形的风险。设计过程中需要重点校核的几个位置包括直柄与挡台的过渡圆角处，这个位置是安装后的应力集中区域，圆角半径不能过小，否则长期受交变载荷容易出现根部断裂；另外钩身的弯曲段内侧，在起吊瞬间的冲击载荷作用下，这个位置的压应力最大，曲面的顺滑度直接影响应力分布，建模时需要保证曲面G2连续，不能有折线或者棱角；还有钩尖的厚度设计，过薄容易在受侧向力时变形，过厚则会增加吊具挂入的难度，需要在强度和易用性之间找平衡。

　　从安装适配性来说，这款吊钩不需要复杂的配套安装结构，既可以作为固定吊点的承载钩使用，也可以配合滑轮组作为动滑轮的下吊钩使用，适用的场景覆盖了车间内的轻型行车、手动葫芦、电动葫芦、小型随车吊等多种起重设备，日常检查时只需要观察钩身有没有裂纹、变形，开口度有没有超过安全阈值即可，维护成本很低。钩体的整体成型结构避免了拼接结构的焊缝缺陷风险，整体的受力一致性更好，相比焊接组合的吊钩，在频繁起吊的交变载荷工况下使用寿命更长，不容易在焊缝位置出现疲劳损坏。
