汽车白车身钣金加强支撑构件

　　该构件属于白车身焊装总成中的典型钣金支撑类零件，主要应用于乘用车侧围与门槛梁衔接的过渡区域，承担局部载荷分散、焊接定位基准以及侧碰力传导的核心作用。在整车白车身的焊装工序中，这类零件需要先经过冲压落料、成型、翻边、冲孔多道工序加工，再通过点焊与侧围外板、内加强板完成组焊，是保障车身局部扭转刚度的关键小件。

　　从实际装车场景来看，该零件安装位置处于乘员舱侧围下部，日常行驶中需要承接来自门槛梁传递的路面颠簸振动，在侧面柱碰、侧面壁障碰撞工况下，需要将集中冲击载荷沿着自身的加强筋结构分散到相邻的车身腔体结构中，避免局部应力集中导致的钣金撕裂，同时为车门下铰链安装区域提供额外的刚度支撑，减少车门长期开关产生的钣金疲劳变形。

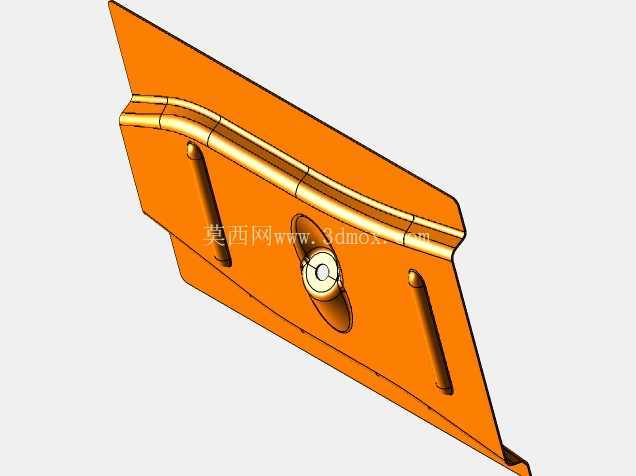

　　设计层面上，该零件整体采用不等厚的高强度冷轧钢板冲压成型，主体型面顺着侧围外板的内表面弧度做随形贴合设计，保证焊接后与外板的贴合间隙控制在0.5mm以内，避免焊装后出现外板表面的凹凸印缺陷。零件上凸起的纵向加强筋沿着载荷传递方向布置，筋的高度根据不同区域的刚度需求做渐变处理，靠近安装孔位的区域筋高更高，提升安装点的局部刚度，边缘区域做平滑过渡，减少冲压过程中的材料拉裂风险。零件上的圆形安装孔采用翻边冲孔工艺，翻边高度控制在3mm左右，既可以提升孔位的局部强度，也能为后续的螺栓装配提供导向，避免装配时出现孔位错位。零件两侧的定位凸台是焊装夹具的主要夹持定位点，凸台的平面度公差控制在0.2mm以内，保证整个零件在焊装工装上的定位精度，减少组焊后的尺寸偏差。

　　从安装边界来看，该零件的整体轮廓长度适配侧围下部的腔体空间，边缘的翻边结构全部朝向车身腔体内部，避免与外板装配时出现干涉，零件上的所有焊接凸点高度统一为1.2mm，保证点焊时的焊接电流稳定，焊核直径能够达到5mm以上的工艺要求。零件表面的减重孔在不影响整体刚度的前提下，尽可能缩减零件的整体重量，孔位边缘做倒钝处理，避免电泳工序中出现积液残留，提升整车的防腐性能。在实际建模过程中，需要重点关注型面的曲率连续性，避免出现硬棱导致的冲压起皱，同时所有的折弯半径都要符合板材的最小折弯半径要求，对于高强度钢板来说，折弯半径不能小于板材厚度的1.5倍，防止折弯处出现裂纹。另外零件上的所有安装孔位坐标需要和整车坐标系完全对齐，和周边相邻零件的间隙保持在3mm以上，预留出焊装夹具的操作空间以及电泳漆膜的厚度空间，避免总装时出现装配干涉。这类钣金零件的设计往往需要兼顾冲压工艺性、焊装工艺性以及整车性能要求，不能单纯追求刚度而忽略加工可行性，比如加强筋的布置不能出现过深的拉伸结构，否则会大幅提升冲压模具的复杂度，增加生产成本，同时零件的搭边宽度要满足点焊的电极操作空间，最小搭边宽度不能小于8mm，否则无法保证点焊的焊接质量。
