多面棱体钻石切割结构三维建模

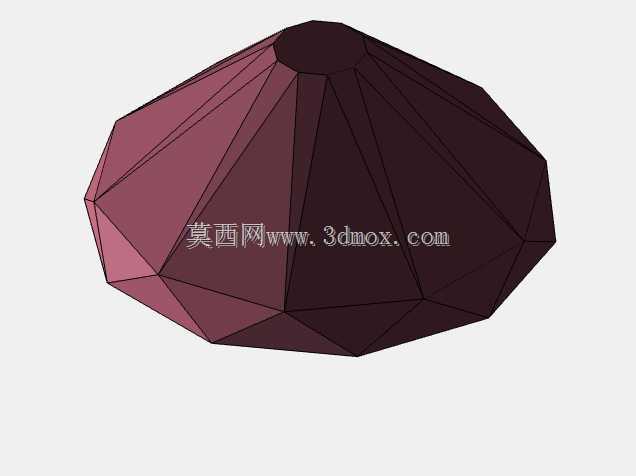

在精密加工、超硬材料成型领域，钻石切割结构的几何建模是实现高精度棱面加工的核心前置环节，这类多面棱体结构并非仅用于珠宝加工领域，在工业超硬刀具、光学棱镜基准件、高压密封阀瓣的硬质合金镶块设计中，都需要参考这类精准的多面交汇几何逻辑。从结构本身来看，该模型还原了典型的圆明亮型切割的核心几何特征，顶部为平整的小尺寸台面，从台面向下延伸出多组呈放射状分布的冠部棱面，棱面之间的交线从台面边缘均匀发散至腰部最大轮廓处，腰部为整个结构的最大直径边界，从腰部向下延伸出的亭部棱面以固定收窄角度向底部汇聚，最终形成封闭的多面实体，所有相邻棱面的二面角均经过严格计算，保证每一个平面的法向角度符合加工定位要求。

在实际工业应用场景中，这类多面棱体结构的建模逻辑可直接迁移至硬质合金密封阀芯的成型设计，当阀门需要实现极高等级的硬密封时，阀芯的密封面需要加工成多组均匀分布的棱面结构，通过棱面与阀座密封环的线性接触实现高压工况下的零泄漏，此时建模过程中对棱面角度、交汇点位置的精度控制，直接决定了后续机加工过程中刀具的走刀路径是否合理，是否会出现过切或者棱面交汇不齐的问题。建模时首先需要确定整体的轮廓基准，以腰部最大外圆作为整个零件的安装定位基准，所有棱面的草绘平面均以该基准圆的中心轴线作为旋转参考，先绘制顶部台面的闭合轮廓，再通过阵列几何特征的方式生成第一组冠部主棱面，每一个主棱面的倾斜角度根据实际密封比压的需求调整，角度偏差需要控制在0.1度以内，避免后续装配时出现密封面接触不均的问题。

从安装边界来看，这类结构在作为阀瓣镶块使用时，顶部台面需要与阀杆的压紧端面完全贴合，因此台面的平面度要求极高，建模时需要保证台面所在平面与中心轴线完全垂直，腰部的最大外圆需要与阀瓣的固定套内径采用过渡配合，配合公差根据实际工况的压力等级选择，通常高压工况下选用H7/k6的配合等级，保证镶块不会在介质冲击下出现转动。亭部的收窄角度需要匹配阀座的密封锥面角度，两者的角度差控制在0.5度以内，保证密封接触时形成连续的闭合接触带。在光学棱镜的应用场景中，这类多面结构的棱面表面粗糙度要求达到镜面级，建模时需要将每一个棱面设置为独立的几何面，方便后续在加工编程时为每个面单独设置进给参数和抛光工序，棱面之间的交线需要做极小的倒角处理，避免加工过程中出现崩边，倒角尺寸通常控制在0.05mm以内，不会影响棱面的有效工作面积。

设计这类结构时需要规避的常见问题是棱面交汇点的位置偏差，很多新手建模时会直接通过旋转切除的方式生成棱面，容易导致底部交汇点出现错位，形成多余的碎面，给后续的工程图导出和CAM编程带来麻烦，正确的建模逻辑是先通过空间点定位所有棱面的交汇顶点，再通过顶点生成每一个棱面的边界线，最后通过边界填充生成实体面，再缝合成完整实体，这样生成的模型每一个几何元素都有完全确定的定位参数，不会出现参数化更新失败的问题。另外在结构强度校核方面，需要重点关注棱面交线处的应力集中情况，当这类结构用于高压冲蚀工况时，棱线位置如果没有做微小的圆角过渡，很容易在介质长期冲蚀下出现缺口，导致密封失效或者光学折射偏差，因此建模时需要在非工作棱线处添加极小的内圆角，在不影响工作面精度的前提下降低应力集中系数。

从加工适配性角度，该模型的几何结构完全适配五轴联动加工中心的加工路径，所有棱面的法向角度均在机床的摆头行程范围内，不需要二次装夹即可完成所有外露棱面的加工，建模时预留的工艺基准台可直接作为装夹定位面，加工完成后再通过线切割去除基准台，保证整体尺寸精度。在超硬刀具的应用场景中，这类多面结构的聚晶金刚石刀头可用于有色金属的高速精密切削，每一个棱面都可作为独立的切削刃，当一个刃口出现磨损后，只需转动刀头即可更换新的切削刃，大幅提升刀具的使用寿命，此时建模时需要保证每一个切削棱面的后角角度一致，角度偏差不超过0.2度，保证每个刃口的切削性能统一。
