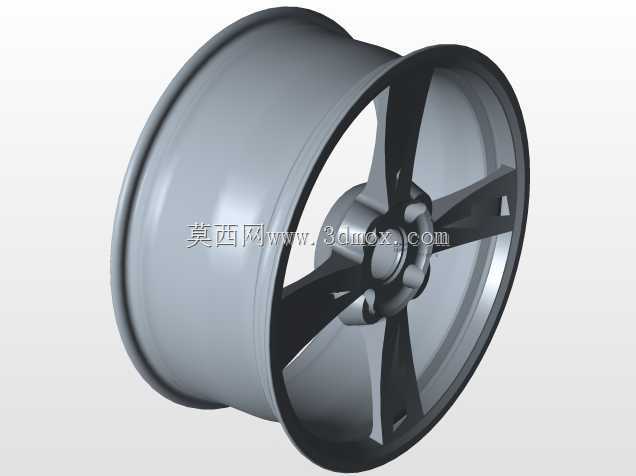

闪电造型五辐汽车改装轮圈结构设计

　　这款闪电造型的五辐汽车轮圈，主要面向民用乘用车改装场景，适配多数前驱、后驱家用轿车及入门运动车型的行走系统升级需求，日常可覆盖城市铺装路面行驶、轻度赛道体验等使用场景，作为车辆行走系统的核心承载部件，轮圈承担着连接轮胎与车桥轴头、传递驱动与制动力矩、承载整车簧下质量的核心作用，同时轮辐的造型设计也直接影响车辆侧面的视觉辨识度。从结构设计逻辑来看，这款轮圈采用了经典的五辐大开口布局，单根轮辐做了闪电折线的造型优化，并非单纯的外观装饰：大倾斜角度的辐条切面可以在车辆行驶过程中引导气流穿过轮腔，直接带走制动系统工作产生的热量，降低长距离制动、连续弯道行驶时的制动热衰减风险；同时五辐结构的力学分布均匀，每根辐条对应轮圈安装节圆的一个固定点，载荷传递路径直接，在承受路面冲击、过弯侧向力时，应力可以沿着辐条顺畅传递到轮辋整体结构，避免局部应力集中导致的辐条开裂问题。

　　轮辋部分采用了常规的深槽式设计，符合民用乘用车轮胎的安装标准，胎圈座位置做了加厚处理，匹配无内胎子午线轮胎的密封要求，安装时轮胎胎圈可以顺畅卡入胎圈座的凸缘位置，保证高速行驶时轮胎不会出现脱圈风险；轮辋的轮缘位置做了圆弧过渡处理，既可以避免拆装轮胎时刮伤胎侧橡胶，也能在轮胎受到侧向挤压时分散胎圈的受力，降低胎侧鼓包的概率。中心安装区域采用了多螺栓孔的节圆设计，适配主流乘用车的轴头安装尺寸，中心孔预留了足够的配合公差，可以匹配不同车型的中心孔套环安装需求，避免安装后出现轮圈跳动、方向盘抖动的问题；螺栓孔周围做了局部加厚的凸台结构，承受螺栓锁紧力的区域厚度大于辐条主体厚度，分散螺栓预紧力带来的局部压强，避免长期使用后螺栓孔位置出现变形、松动。

　　从安装边界来看，这款轮圈的辐条背面预留了足够的制动卡钳避让空间，不需要额外加装垫片就可以适配多数原厂单活塞、改装四活塞制动卡钳，不会出现辐条刮蹭卡钳的问题；轮圈的偏距设计处于民用改装的常规区间，安装后轮胎不会超出车身翼子板范围，同时也不会过度向内偏移刮蹭避震筒身与悬挂拉杆。设计过程中优先平衡了造型与力学性能的关系，闪电造型的辐条在折线位置做了圆角过渡，没有尖锐的应力集中角，辐条从中心安装台到轮辋连接位置采用了等强度变截面设计，靠近中心的位置截面厚度更大，靠近轮辋的位置逐渐收薄，在保证整体结构强度的前提下尽可能降低轮圈的自身重量，减少车辆的簧下质量，提升悬挂系统的响应速度，改善日常行驶的操控质感。

　　轮圈的表面采用了双色处理工艺，辐条正面做亮面切削、侧面做深色涂装，视觉上可以拉长辐条的视觉长度，让轮圈看起来更具运动感，同时涂装层可以覆盖铝合金基材表面，避免日常行驶中泥水、融雪剂腐蚀轮圈表面，延长部件的使用寿命。在实际装车验证的逻辑中，这类轮圈需要通过径向疲劳试验、冲击试验、弯曲疲劳试验的验证，五辐结构的对称布局可以很好地通过各类载荷测试，大开口的辐条设计也方便日常清洁，刹车粉尘不容易堆积在辐条缝隙中，日常维护的难度更低。不同于多辐条的密集造型设计，这款闪电五辐轮圈的结构更简洁，没有细小的薄弱结构，日常行驶中遇到路面碎石冲击时，不容易出现辐条边缘崩缺的问题，长期使用的结构稳定性更好。
